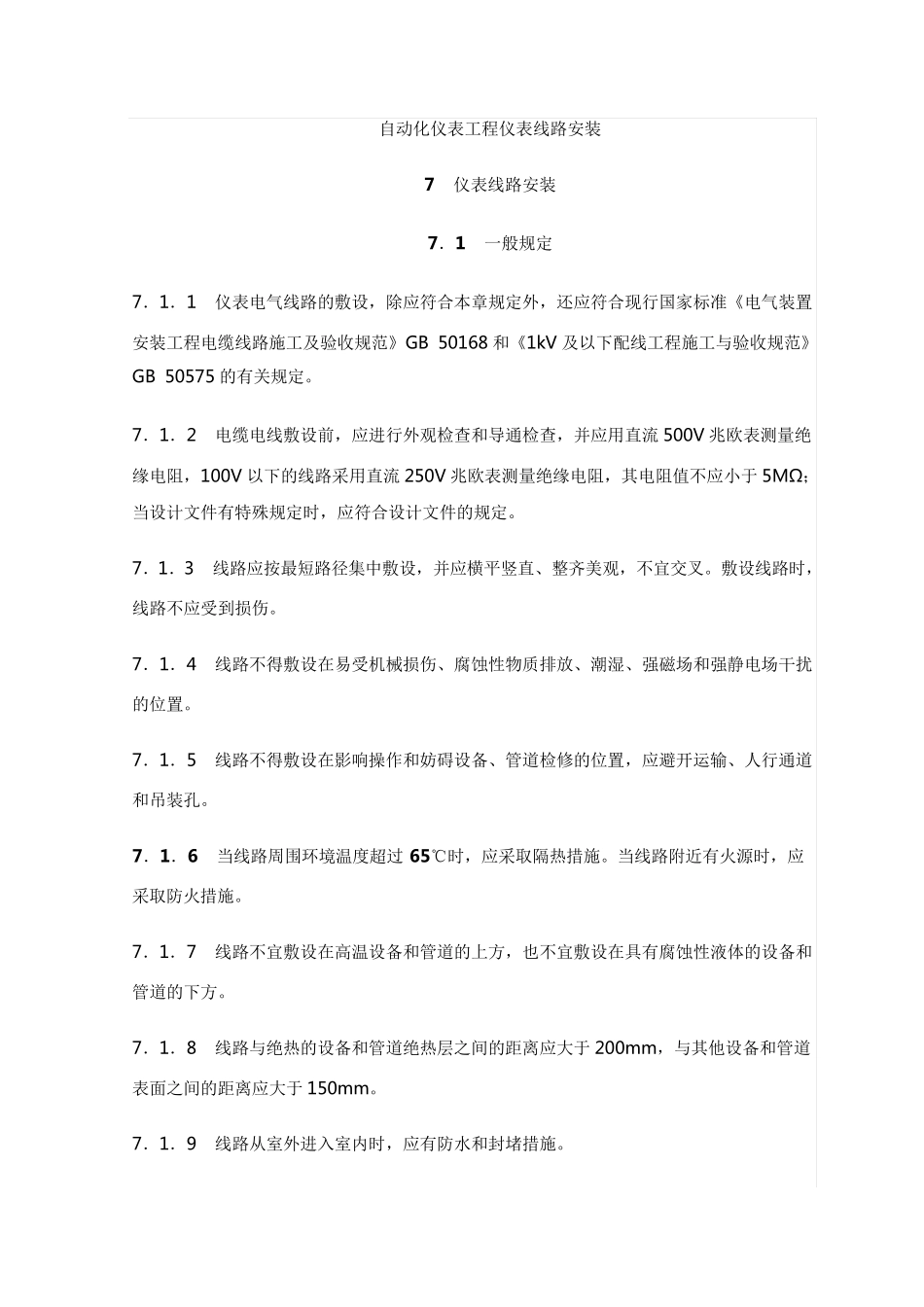

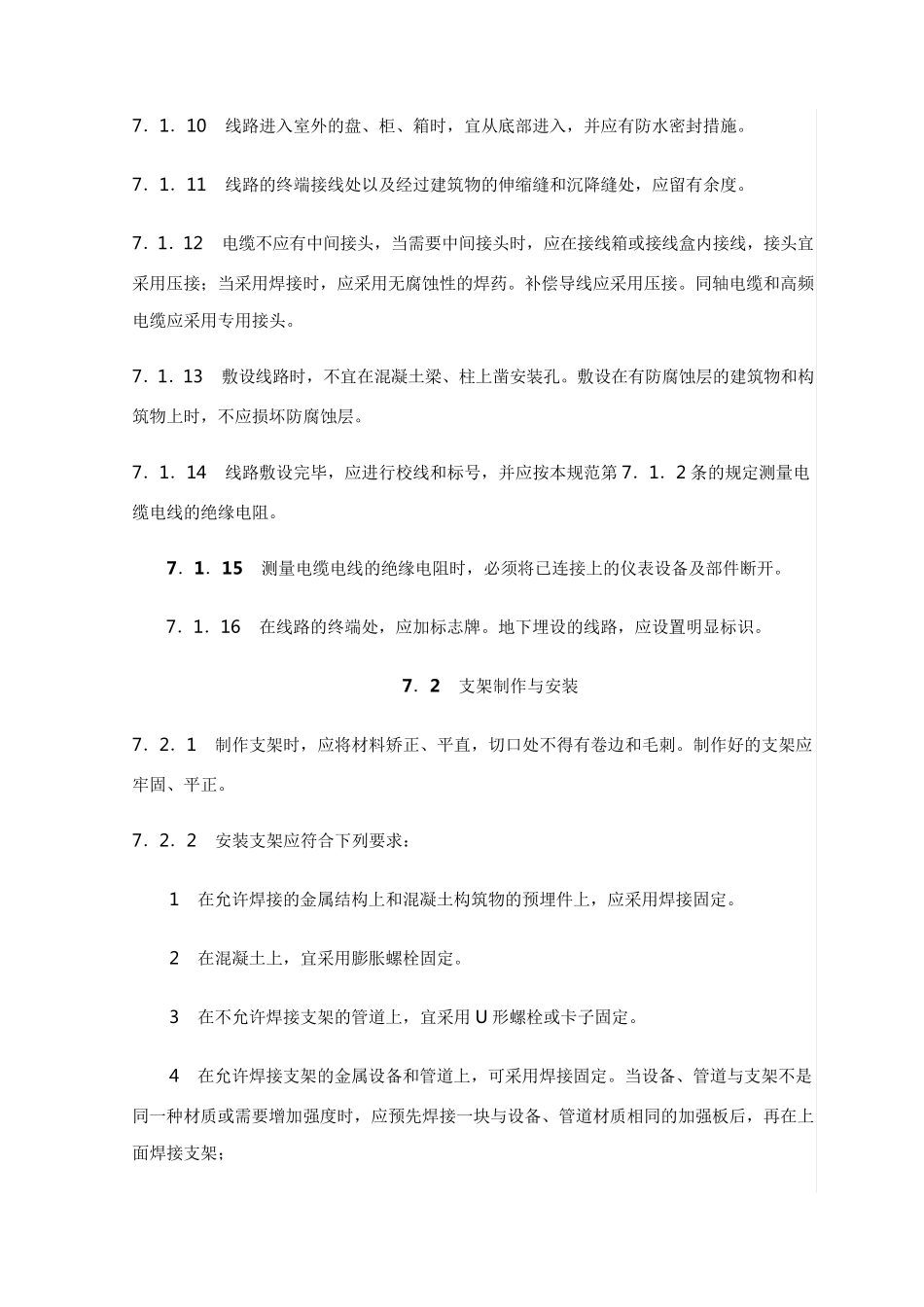

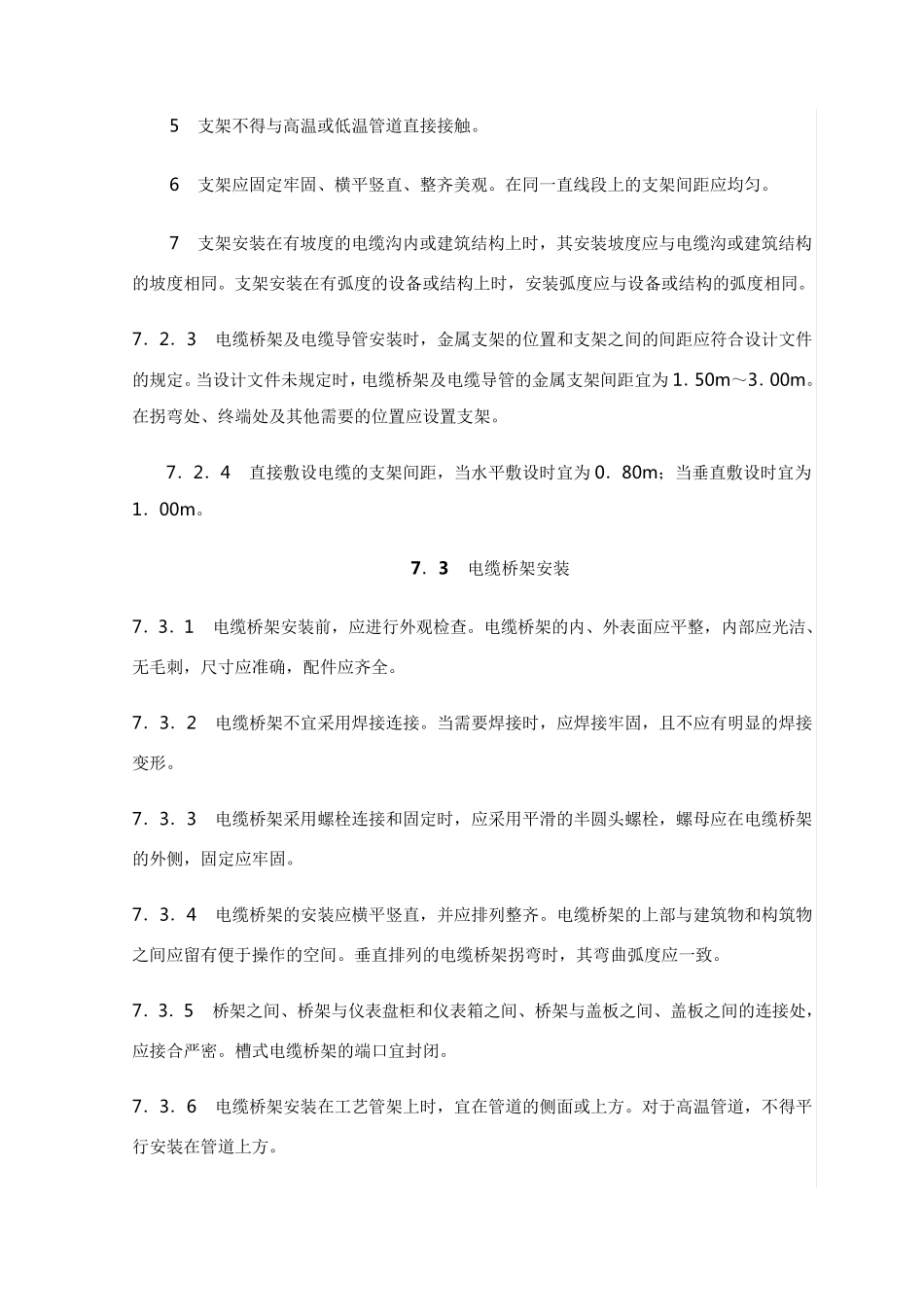

自动化仪表工程仪表线路安装 7 仪表线路安装 7 ．1 一般规定 7．1．1 仪表电气线路的敷设，除应符合本章规定外，还应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB 50168 和《1kV 及以下配线工程施工与验收规范》GB 50575 的有关规定。 7．1．2 电缆电线敷设前，应进行外观检查和导通检查，并应用直流500V 兆欧表测量绝缘电阻，100V 以下的线路采用直流250V 兆欧表测量绝缘电阻，其电阻值不应小于5MΩ；当设计文件有特殊规定时，应符合设计文件的规定。 7．1．3 线路应按最短路径集中敷设，并应横平竖直、整齐美观，不宜交叉。敷设线路时，线路不应受到损伤。 7．1．4 线路不得敷设在易受机械损伤、腐蚀性物质排放、潮湿、强磁场和强静电场干扰的位置。 7．1．5 线路不得敷设在影响操作和妨碍设备、管道检修的位置，应避开运输、人行通道和吊装孔。 7 ．1．6 当线路周围环境温度超过6 5 ℃时，应采取隔热措施。当线路附近有火源时，应采取防火措施。 7．1．7 线路不宜敷设在高温设备和管道的上方，也不宜敷设在具有腐蚀性液体的设备和管道的下方。 7．1．8 线路与绝热的设备和管道绝热层之间的距离应大于200mm，与其他设备和管道表面之间的距离应大于150mm。 7．1．9 线路从室外进入室内时，应有防水和封堵措施。 7．1．10 线路进入室外的盘、柜、箱时，宜从底部进入，并应有防水密封措施。 7．1．11 线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有余度。 7．1．12 电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性的焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。 7．1．13 敷设线路时，不宜在混凝土梁、柱上凿安装孔。敷设在有防腐蚀层的建筑物和构筑物上时，不应损坏防腐蚀层。 7．1．14 线路敷设完毕，应进行校线和标号，并应按本规范第7．1．2 条的规定测量电缆电线的绝缘电阻。 7 ．1．15 测量电缆电线的绝缘电阻时，必须将已连接上的仪表设备及部件断开。 7．1．16 在线路的终端处，应加标志牌。地下埋设的线路，应设置明显标识。 7 ．2 支架制作与安装 7．2．1 制作支架时，应将材料矫正、平直，切口处不得有卷边和毛刺。制作好的支架应牢固、平正。 7．2．2 安装支架应符合下列要求： 1 在允许焊接的金属结构上和混凝土构筑物的预埋件上，应采用焊接固定。 2...
