110kV坪山至同乐线路工程杆塔组立施工方案VIP免费

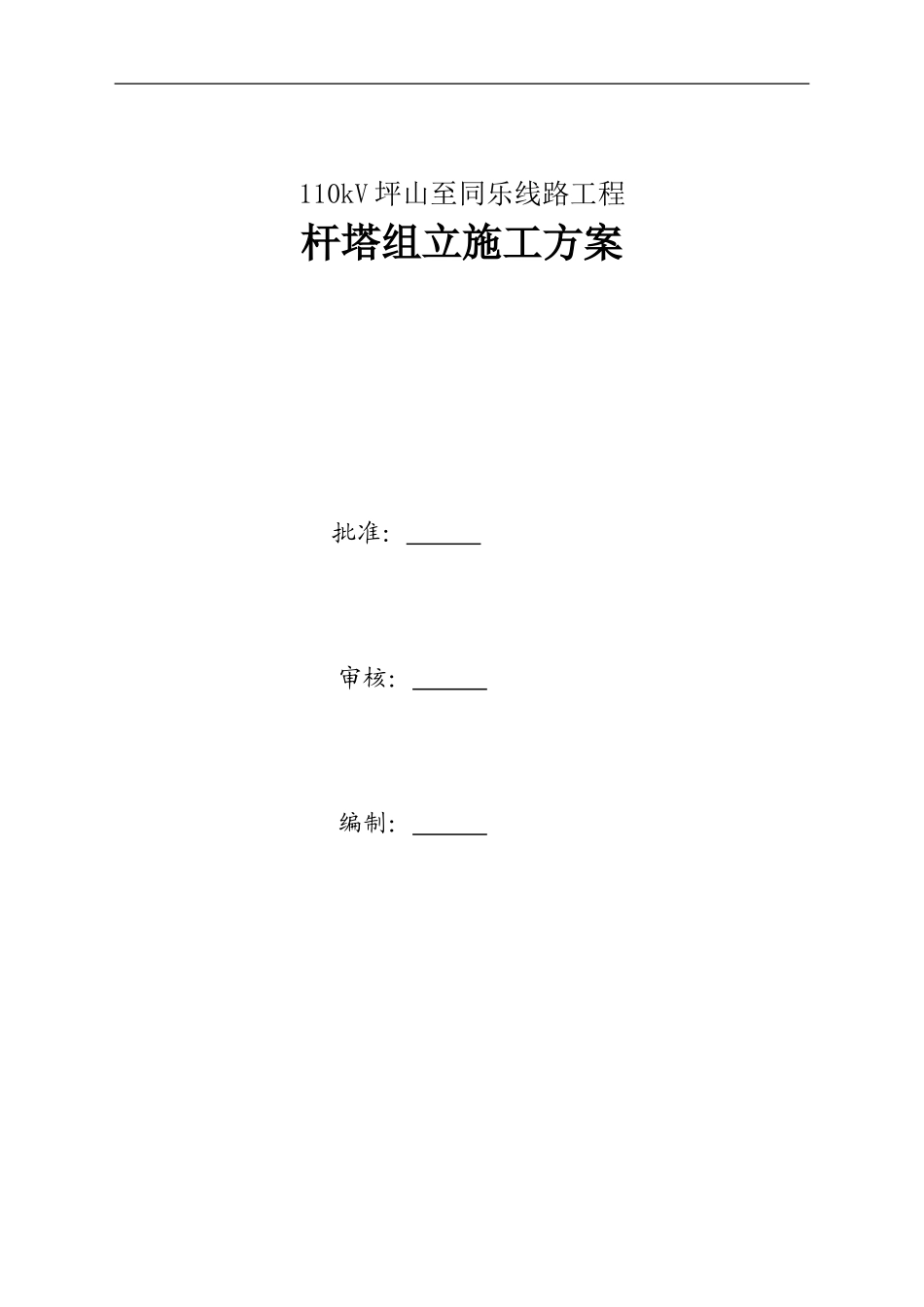

110kV坪山至同乐线路工程杆塔组立施工方案_第1页
1/27

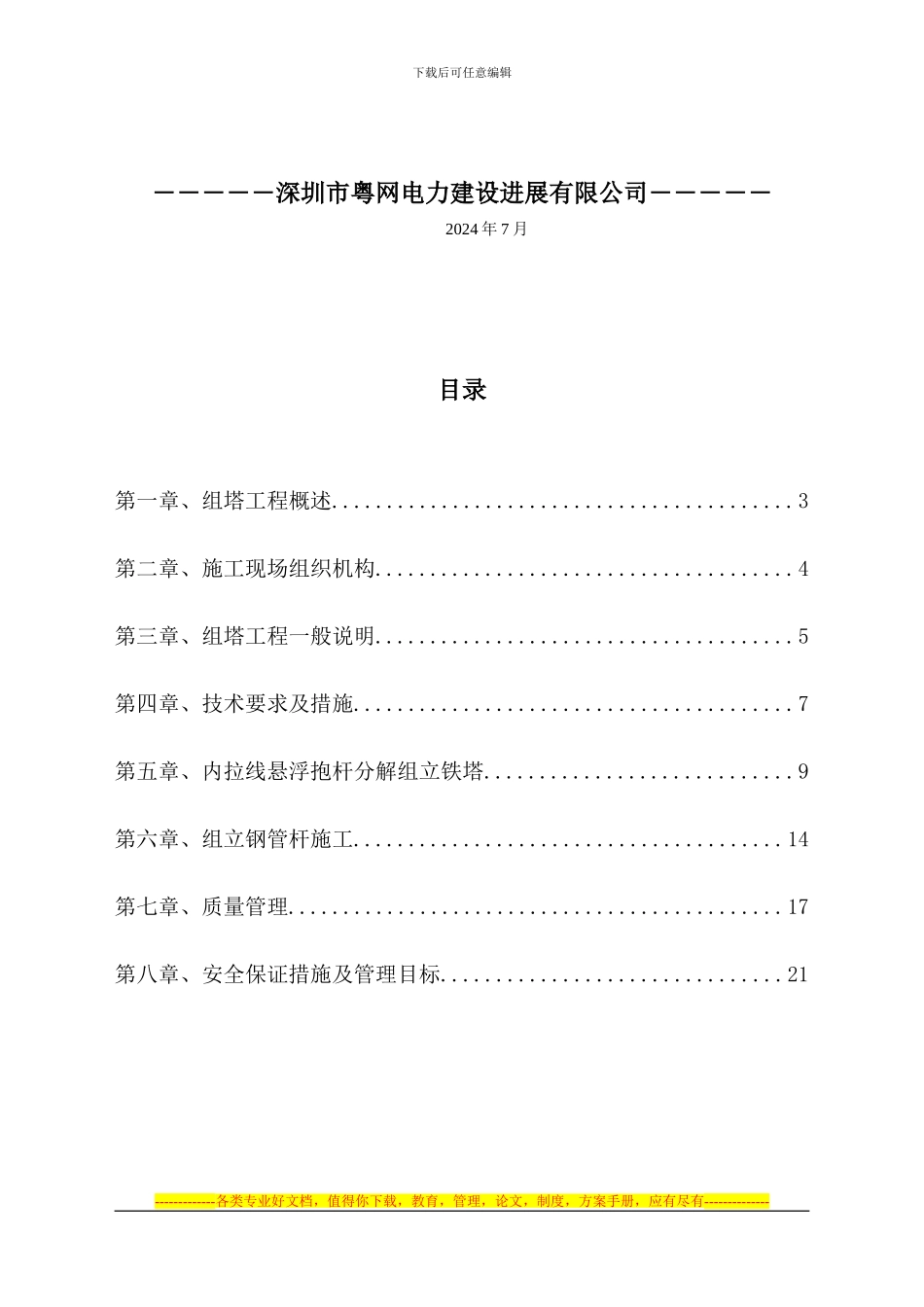

110kV坪山至同乐线路工程杆塔组立施工方案_第2页
2/27

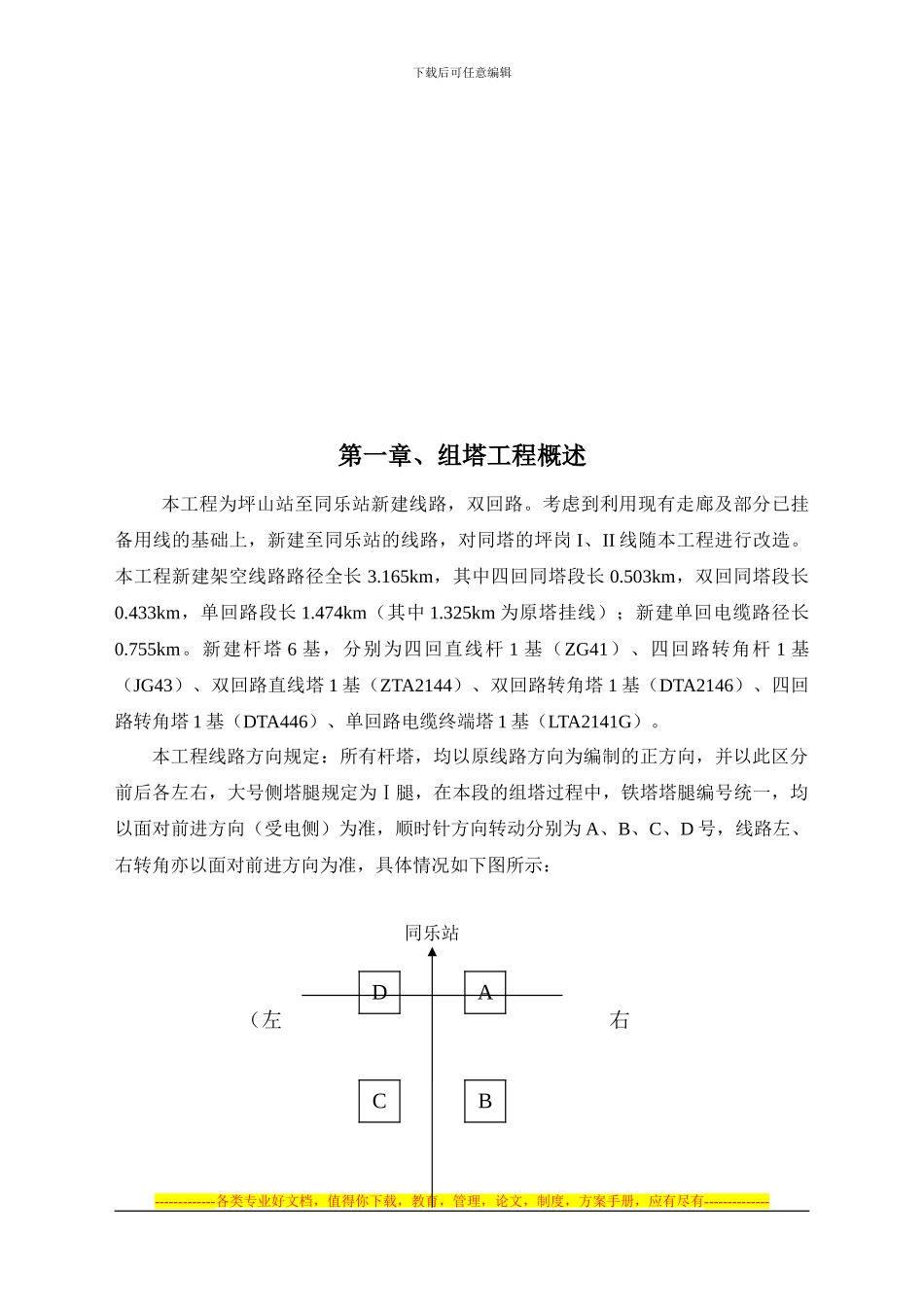

110kV坪山至同乐线路工程杆塔组立施工方案_第3页
3/27
110kV 坪山至同乐线路工程杆塔组立施工方案 批准: 审核: 编制: 下载后可任意编辑―――――深圳市粤网电力建设进展有限公司―――――2024 年 7 月目录第一章、组塔工程概述..........................................3第二章、施工现场组织机构......................................4第三章、组塔工程一般说明......................................5第四章、技术要求及措施........................................7第五章、内拉线悬浮抱杆分解组立铁塔............................9第六章、组立钢管杆施工.......................................14第七章、质量管理.............................................17第八章、安全保证措施及管理目标...............................21-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑第一章、组塔工程概述本工程为坪山站至同乐站新建线路,双回路。考虑到利用现有走廊及部分已挂备用线的基础上,新建至同乐站的线路,对同塔的坪岗 I、II 线随本工程进行改造。本工程新建架空线路路径全长 3.165km,其中四回同塔段长 0.503km,双回同塔段长0.433km,单回路段长 1.474km(其中 1.325km 为原塔挂线);新建单回电缆路径长0.755km。新建杆塔 6 基,分别为四回直线杆 1 基(ZG41)、四回路转角杆 1 基(JG43)、双回路直线塔 1 基(ZTA2144)、双回路转角塔 1 基(DTA2146)、四回路转角塔 1 基(DTA446)、单回路电缆终端塔 1 基(LTA2141G)。本工程线路方向规定:所有杆塔,均以原线路方向为编制的正方向,并以此区分前后各左右,大号侧塔腿规定为Ⅰ腿,在本段的组塔过程中,铁塔塔腿编号统一,均以面对前进方向(受电侧)为准,顺时针方向转动分别为 A、B、C、D 号,线路左、右转角亦以面对前进方向为准,具体情况如下图所示:-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------同乐站DACB(左)右下载后可任意编辑第二章、施工现场组织机构1、组织机构关系图2、现场施工人员职责:2.1 项目经理——担任施工总指挥,对现场宏观调控;2.2 项目副经理——担任现场副总指挥,负责施工现场全面工作;2.3 项目总工——担任技术负责人,讨论解决现场出现的问题,并进行技术监督和指导;2.4 现场指挥——负责人指挥抱杆的起立、提...
