110kV杨家湾至南玻杆塔组立施工方案VIP免费

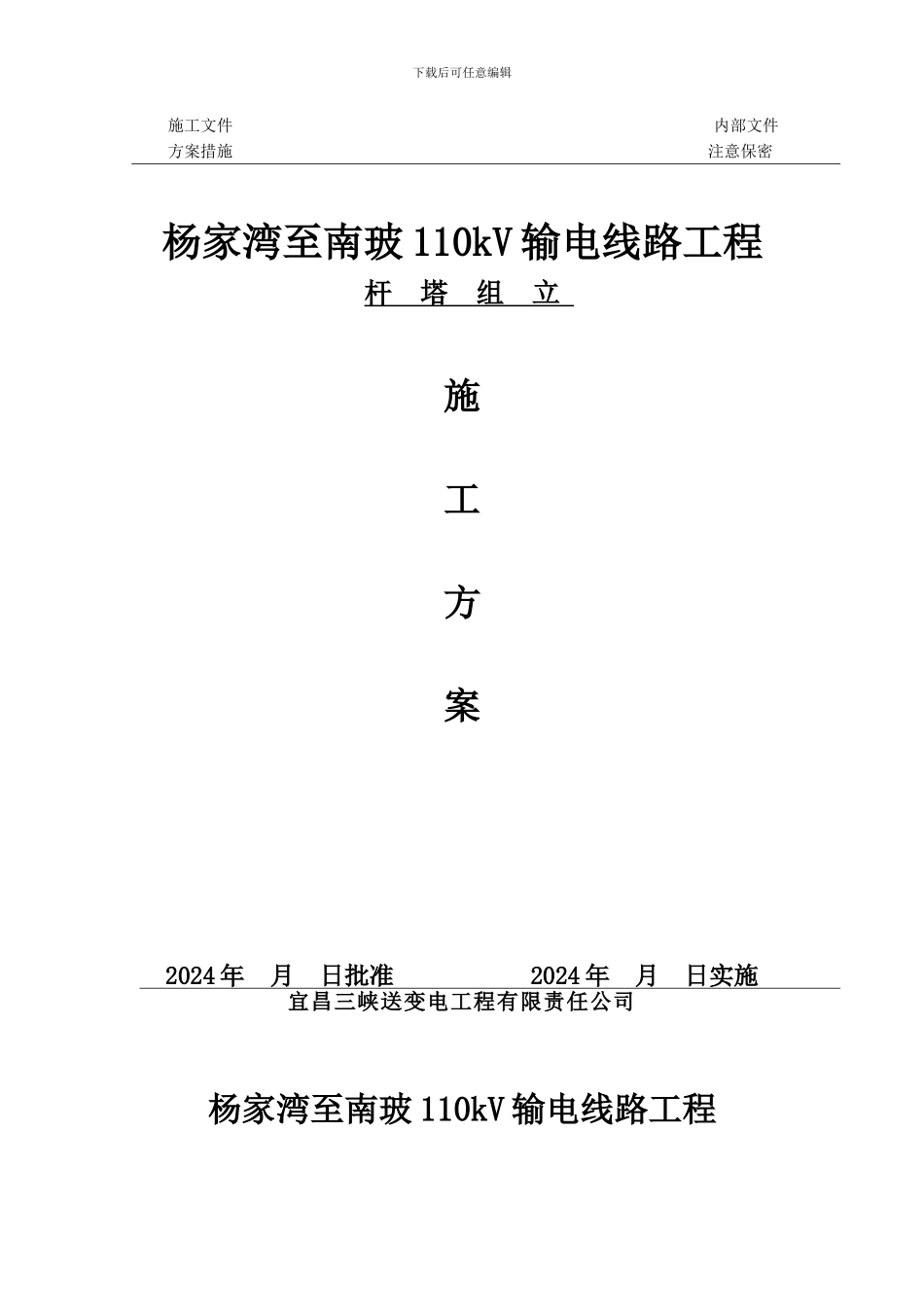

110kV杨家湾至南玻杆塔组立施工方案_第1页
1/14

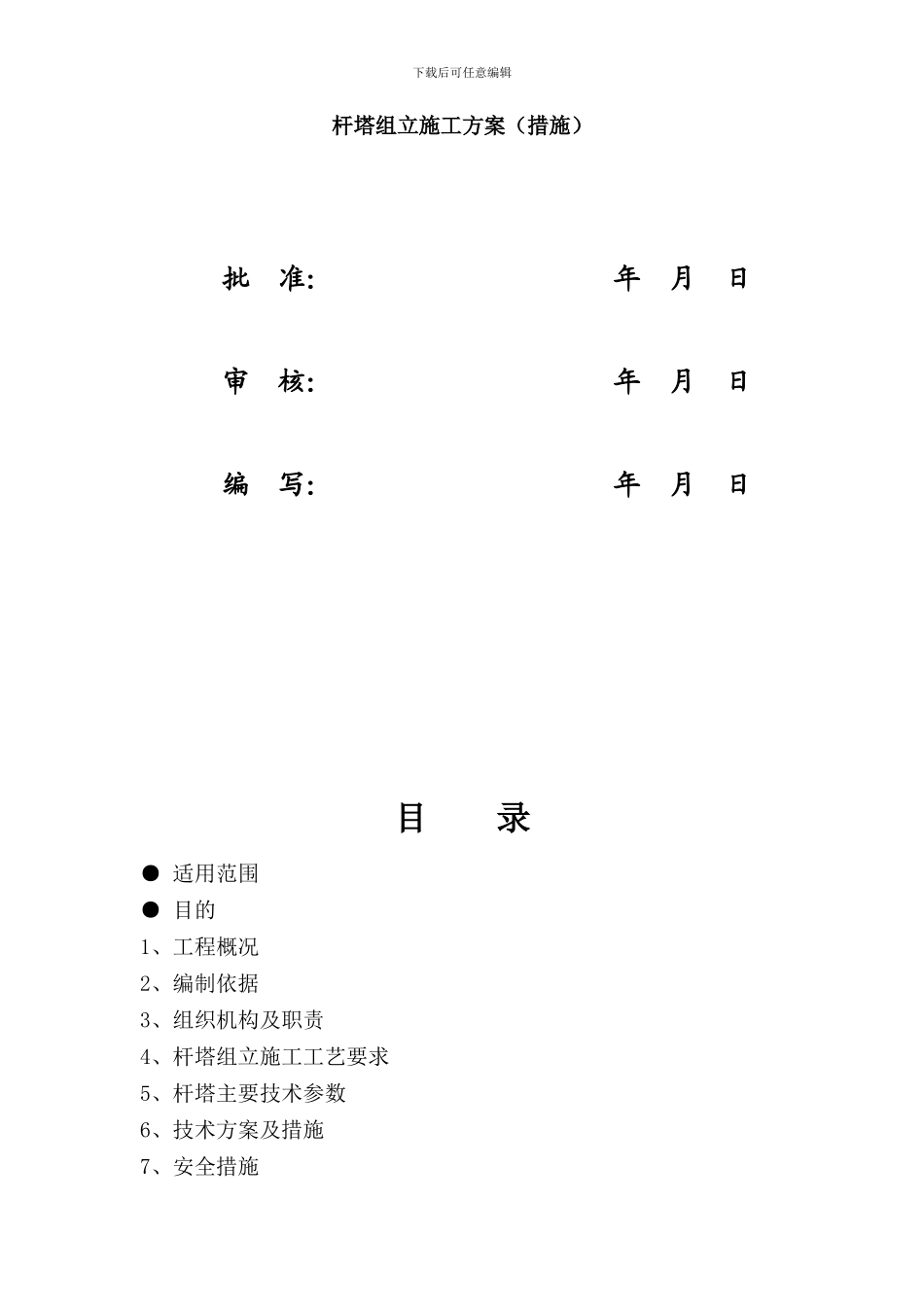

110kV杨家湾至南玻杆塔组立施工方案_第2页
2/14

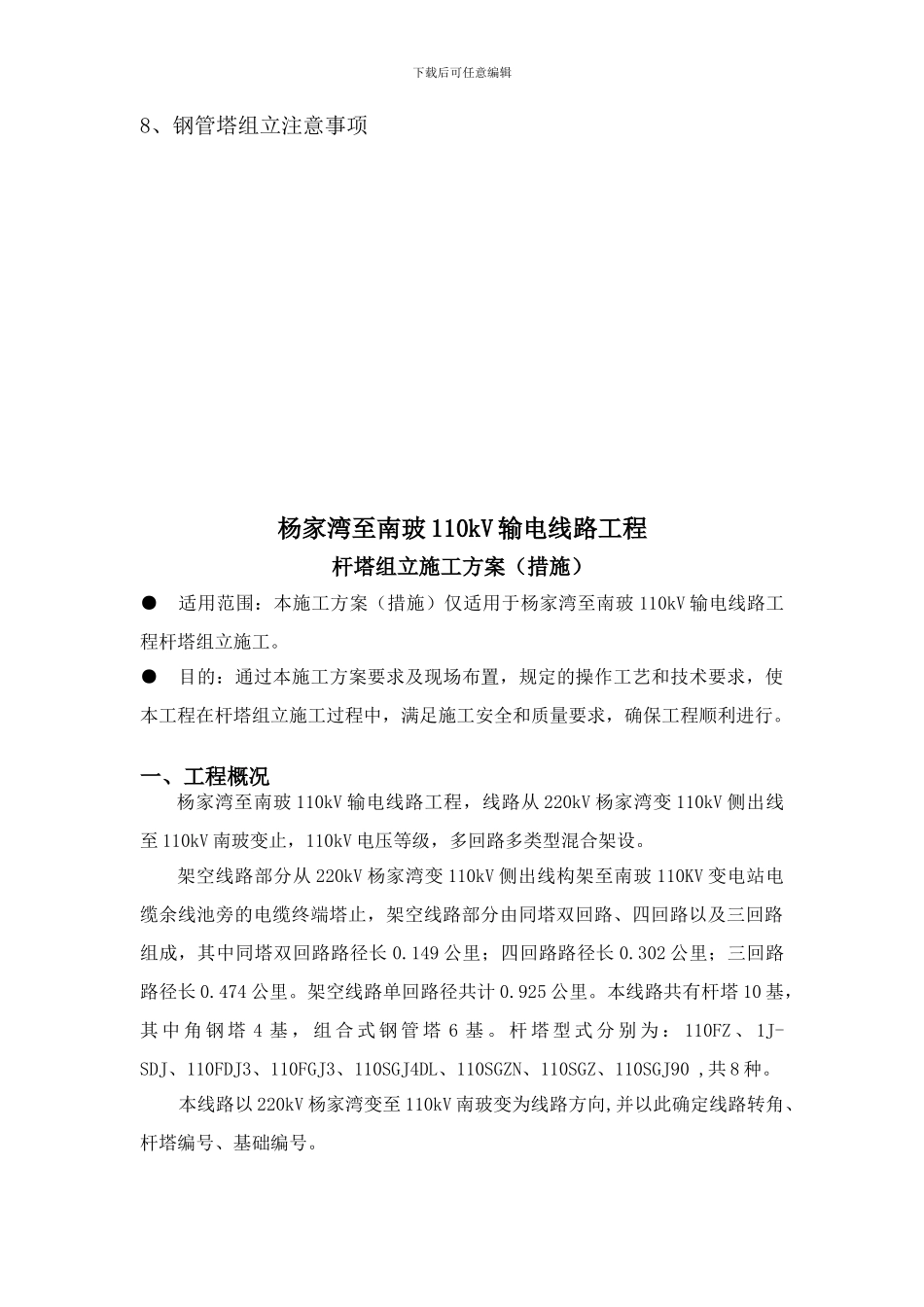

110kV杨家湾至南玻杆塔组立施工方案_第3页
3/14
下载后可任意编辑施工文件 内部文件方案措施 注意保密 杨家湾至南玻 110kV 输电线路工程杆 塔 组 立 施工 方案2024 年 月 日批准 2024 年 月 日实施宜昌三峡送变电工程有限责任公司 杨家湾至南玻 110kV 输电线路工程下载后可任意编辑杆塔组立施工方案(措施)批 准: 年 月 日审 核: 年 月 日编 写: 年 月 日目 录● 适用范围● 目的1、工程概况2、编制依据3、组织机构及职责4、杆塔组立施工工艺要求5、杆塔主要技术参数6、技术方案及措施7、安全措施下载后可任意编辑8、钢管塔组立注意事项杨家湾至南玻 110kV 输电线路工程杆塔组立施工方案(措施)● 适用范围:本施工方案(措施)仅适用于杨家湾至南玻 110kV 输电线路工程杆塔组立施工。● 目的:通过本施工方案要求及现场布置,规定的操作工艺和技术要求,使本工程在杆塔组立施工过程中,满足施工安全和质量要求,确保工程顺利进行。一、工程概况杨家湾至南玻 110kV 输电线路工程,线路从 220kV 杨家湾变 110kV 侧出线至 110kV 南玻变止,110kV 电压等级,多回路多类型混合架设。架空线路部分从 220kV 杨家湾变 110kV 侧出线构架至南玻 110KV 变电站电缆余线池旁的电缆终端塔止,架空线路部分由同塔双回路、四回路以及三回路组成,其中同塔双回路路径长 0.149 公里;四回路路径长 0.302 公里;三回路路径长 0.474 公里。架空线路单回路径共计 0.925 公里。本线路共有杆塔 10 基,其 中 角 钢 塔 4 基 , 组 合 式 钢 管 塔 6 基 。 杆 塔 型 式 分 别 为 : 110FZ 、 1J-SDJ、110FDJ3、110FGJ3、110SGJ4DL、110SGZN、110SGZ、110SGJ90 ,共 8 种。本线路以 220kV 杨家湾变至 110kV 南玻变为线路方向,并以此确定线路转角、杆塔编号、基础编号。下载后可任意编辑二、编制依据A、杨家湾至南玻 110kV 输电线路工程施工设计文件;B、现场调查、实际踏勘现场交叉跨越情况;C、《电力建设安全工作规程》(架空电力线路部分)(DL5009.2-94); D、《110kV-500kV 架空电力线路工程施工质量及评定规程》(DL/T 5168-2024);E、《110~500kV 架空送电线路施工及验收法律规范》( GB 50233-2024);三、组织机构及职责1.组织机构图2.人员职责项目经理 胡海江全面负责管理杨家湾至南玻 110kV 输电线路施工管理。外协: 殷正德 负责协调当地政府和地方关系,做好整个施工过程中交通管...
