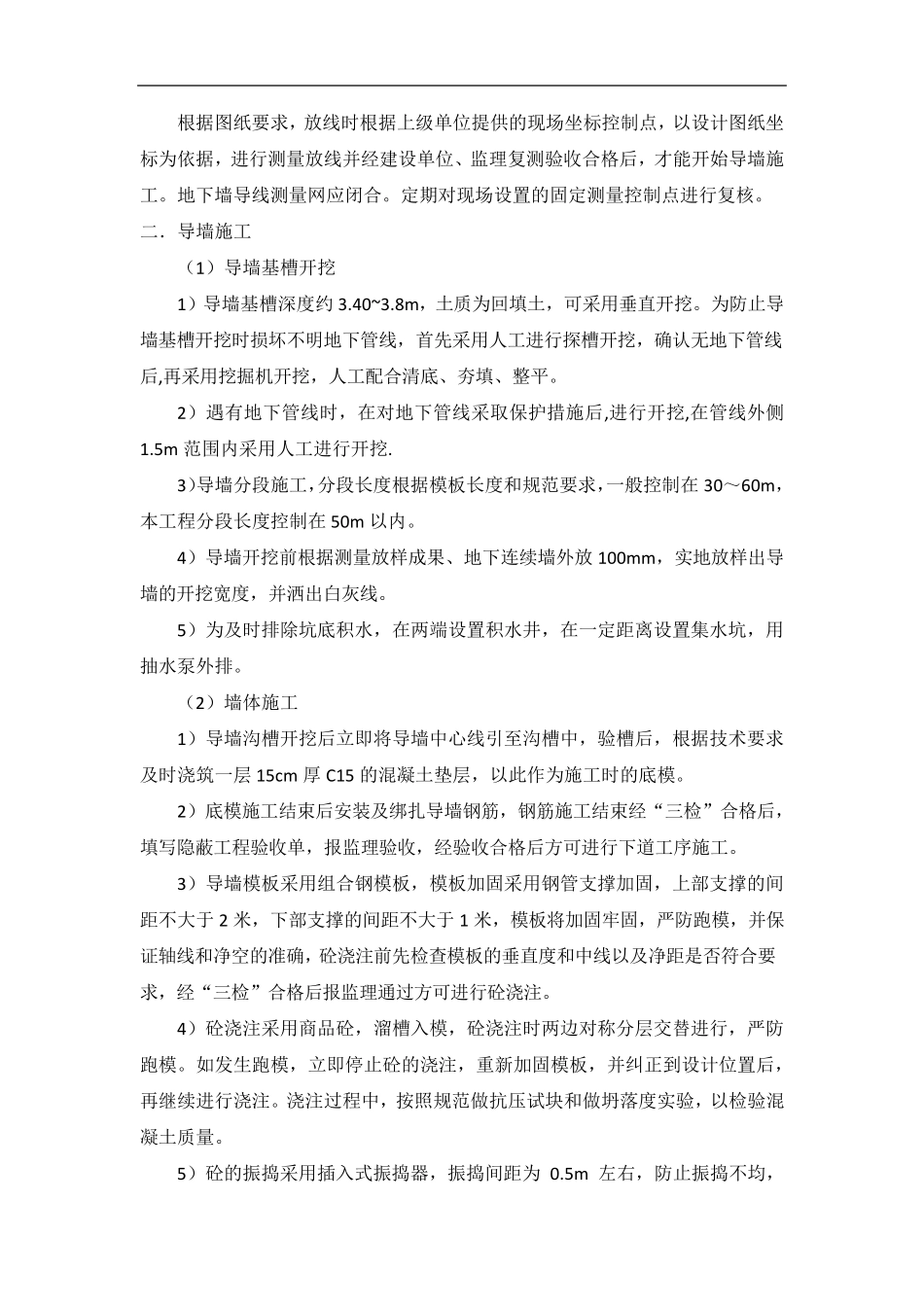

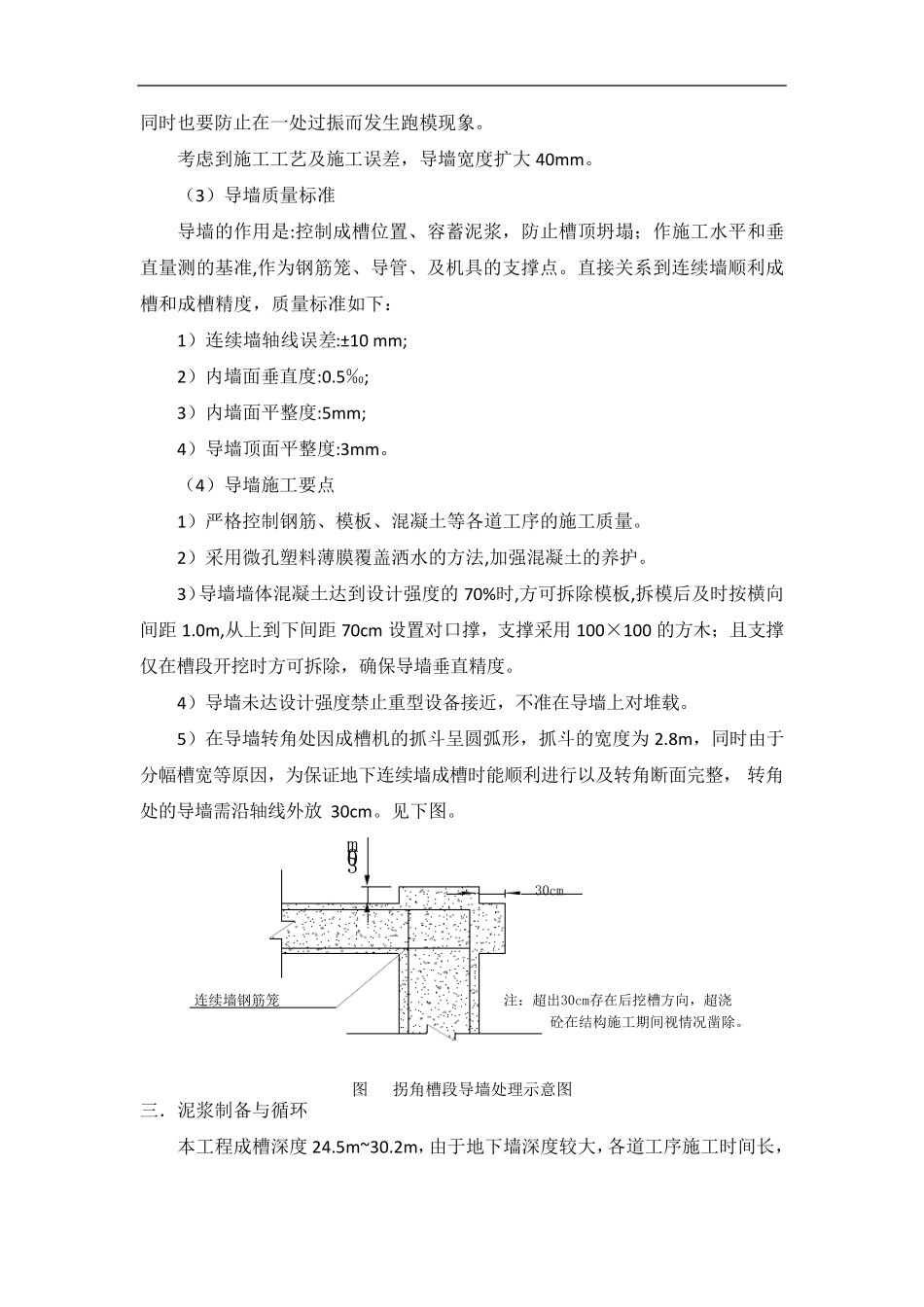

地铁站维护结构地下连续墙施工工艺 地下连续墙施工工艺流程 地下连续墙的主要施工工艺流程详见图: 一．导墙测量放样 根据工程测量控制桩点，准确测量出地下连续墙的轴线和导墙样线并及时设置可靠牢固的施工控制桩点。 （1）高程测量 在围挡脚内侧布设一条闭合水准线，并与已知高程基准点联测，计划在地墙施工区域设2 处高程点，以方便施工。设置的位置应选择在不易受外界影响的区域，并用红油漆作出醒目标志。 定期对连续墙上与导墙上的高程控制点进行复核。 （2）平面测量控制 图 地下连续墙施工工艺流程 移机 导墙施工 挖槽机就位 成槽施工 清孔验收 吊放钢筋笼及工字钢 下设导管 浇筑混凝土 测量放样 混凝土供料落实 制备泥浆 泥浆储存 泥浆处理 泥浆回收 泥浆排放 场地平整 渣土外运 跟踪测斜 泥浆净化 采取防绕流设施 根据图纸要求，放线时根据上级单位提供的现场坐标控制点，以设计图纸坐标为依据，进行测量放线并经建设单位、监理复测验收合格后，才能开始导墙施工。地下墙导线测量网应闭合。定期对现场设置的固定测量控制点进行复核。 二．导墙施工 （1）导墙基槽开挖 1）导墙基槽深度约 3.40~3.8m，土质为回填土，可采用垂直开挖。为防止导墙基槽开挖时损坏不明地下管线，首先采用人工进行探槽开挖，确认无地下管线后,再采用挖掘机开挖，人工配合清底、夯填、整平。 2）遇有地下管线时，在对地下管线采取保护措施后,进行开挖,在管线外侧1.5m 范围内采用人工进行开挖. 3）导墙分段施工，分段长度根据模板长度和规范要求，一般控制在 30～60m，本工程分段长度控制在 50m 以内。 4）导墙开挖前根据测量放样成果、地下连续墙外放 100mm，实地放样出导墙的开挖宽度，并洒出白灰线。 5）为及时排除坑底积水，在两端设置积水井，在一定距离设置集水坑，用抽水泵外排。 （2）墙体施工 1）导墙沟槽开挖后立即将导墙中心线引至沟槽中，验槽后，根据技术要求及时浇筑一层15cm 厚C15 的混凝土垫层，以此作为施工时的底模。 2）底模施工结束后安装及绑扎导墙钢筋，钢筋施工结束经“三检”合格后，填写隐蔽工程验收单，报监理验收，经验收合格后方可进行下道工序施工。 3）导墙模板采用组合钢模板，模板加固采用钢管支撑加固，上部支撑的间距不大于 2 米，下部支撑的间距不大于 1 米，模板将加固牢固，严防跑模，并保证轴线和净空的准确，砼浇注前先检查模板的垂直度和中线以及净距是否符合要求...
