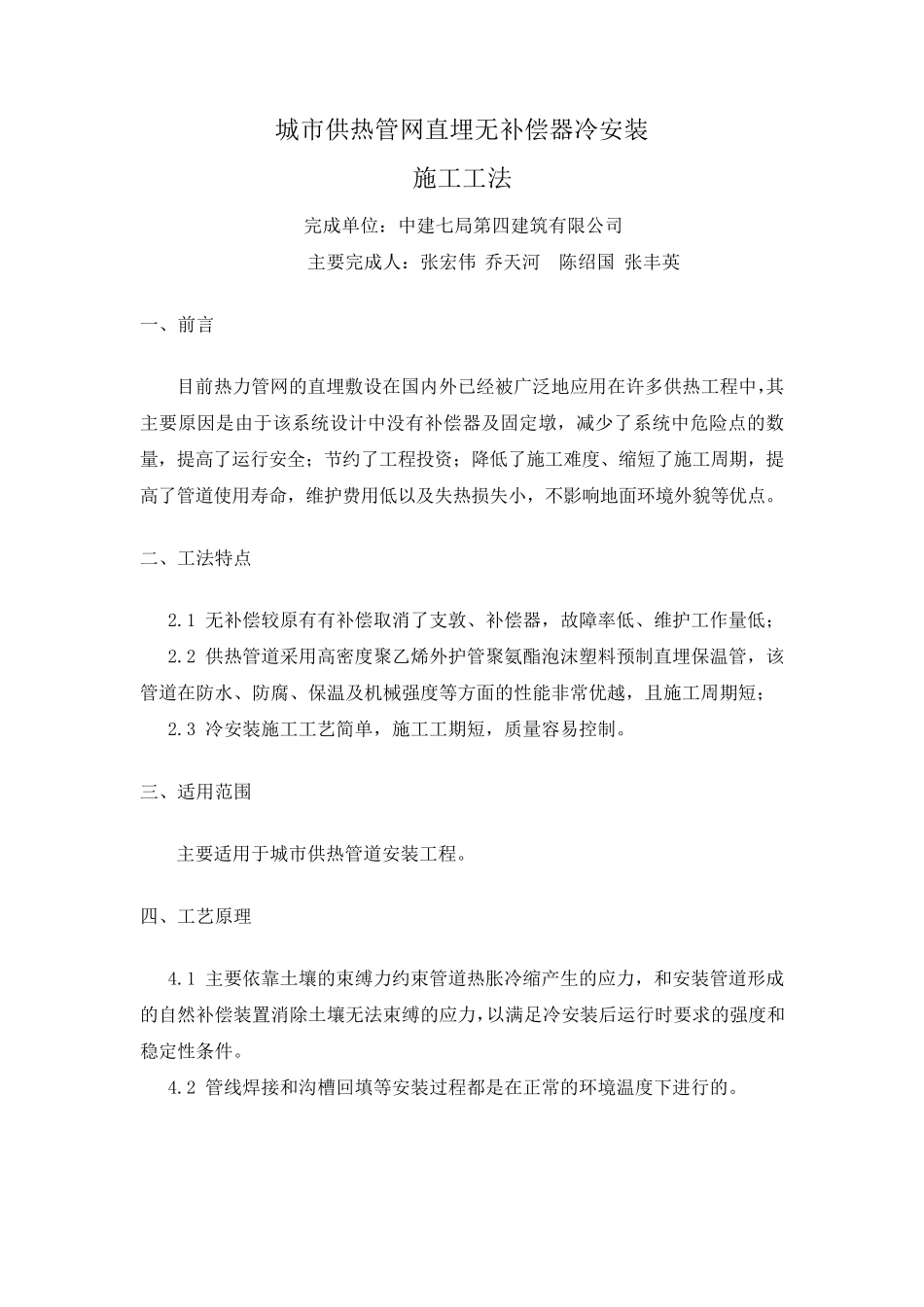

城市供热管网直埋无补偿器冷安装 施工工法 完成单位：中建七局第四建筑有限公司 主要完成人：张宏伟 乔天河 陈绍国 张丰英 一、前言 目前热力管网的直埋敷设在国内外已经被广泛地应用在许多供热工程中，其主要原因是由于该系统设计中没有补偿器及固定墩，减少了系统中危险点的数量，提高了运行安全；节约了工程投资；降低了施工难度、缩短了施工周期，提高了管道使用寿命，维护费用低以及失热损失小，不影响地面环境外貌等优点。 二、工法特点 2.1 无补偿较原有有补偿取消了支敦、补偿器，故障率低、维护工作量低； 2.2 供热管道采用高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管，该管道在防 水 、防 腐 、保温及机 械 强 度等方 面的性 能 非 常 优越 ，且 施工周期短； 2.3 冷安装施工工艺 简 单，施工工期短，质 量容 易 控 制。 三 、适 用范 围 主要适 用于城市供热管道安装工程。 四、工艺 原理 4.1 主要依 靠 土 壤 的束 缚 力约束 管道热胀 冷缩产 生 的应力，和 安装管道形 成的自 然 补偿装置 消除 土 壤 无法束 缚 的应力，以满 足 冷安装后 运行时 要求 的强 度和稳 定性 条 件 。 4.2 管线 焊 接 和 沟 槽 回 填 等安装过 程都 是在正 常 的环境温度下 进 行的。 五、施工工艺流程及操作要点 5.1 工艺流程: 施工准备→测量放线→管沟开挖→管道组对焊接→焊缝检验→接口保温→管沟回填 5.2 操作要点： 5.2.1 测量定位 测量定位：根据建设单位或设计单位提供的城市平面控制网点和城市水准网点的位置、编号、精度等级及其坐标和高程资料，确定管网设计线位和高程。按要求“管网沿线检查井、沟槽的定位、定线均按设计图纸给定的位置确定。采用整体放线，统一开挖，以统筹调整施工中碰到的地上、地下障碍”。主干线起点、终点、中间各转角点及其他特征点应在地面上定位。所有测量误差必须控制在规范允许误差之内。 5.2.2 管沟开挖 主要路面开挖采用机械开挖，主要街道横过采用非开挖定向钻进、铺管施工工艺。施工前应对开槽范围内的地上地下建筑物进行核查，逐项查清障碍物构造情况，及与本工程的相对位置关系。对开槽范围内各种障碍物的保护措施应取 得所属 单位的同 意 和配 合 。当 地下水位较 高时 应采取 降 水措施，降 水措施应符 合 国家 现 行标准《 城市与市政 降 水工程技 术 规范》 JGJ/T...
