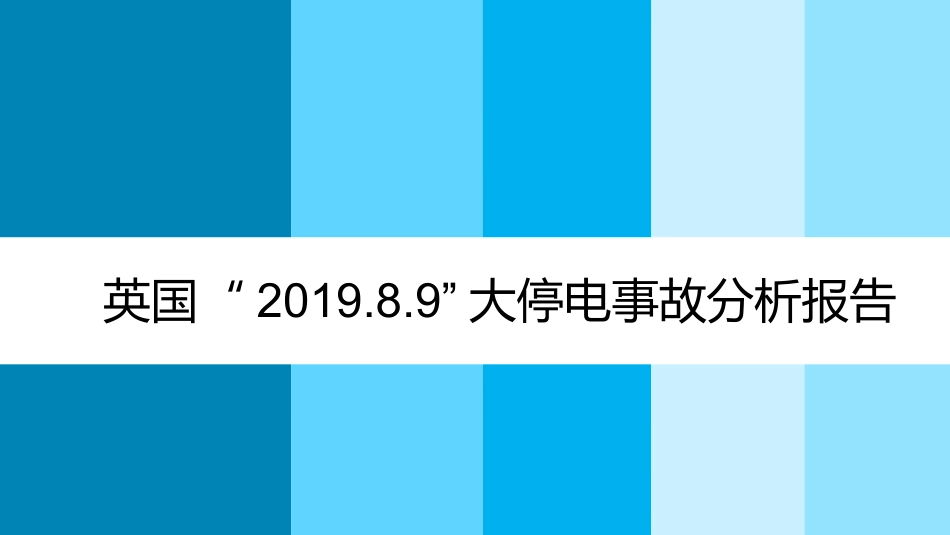

英国.8.9大停电事故分析报告VIP免费

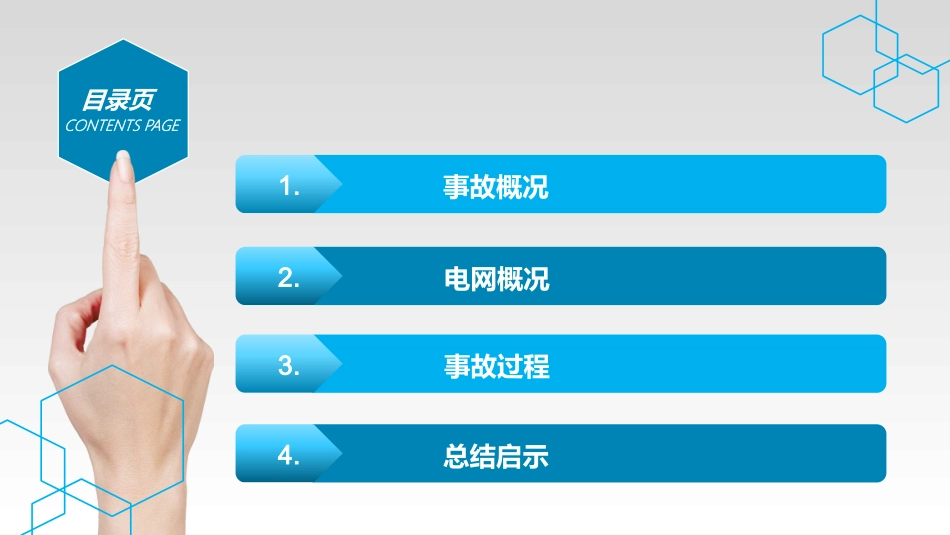

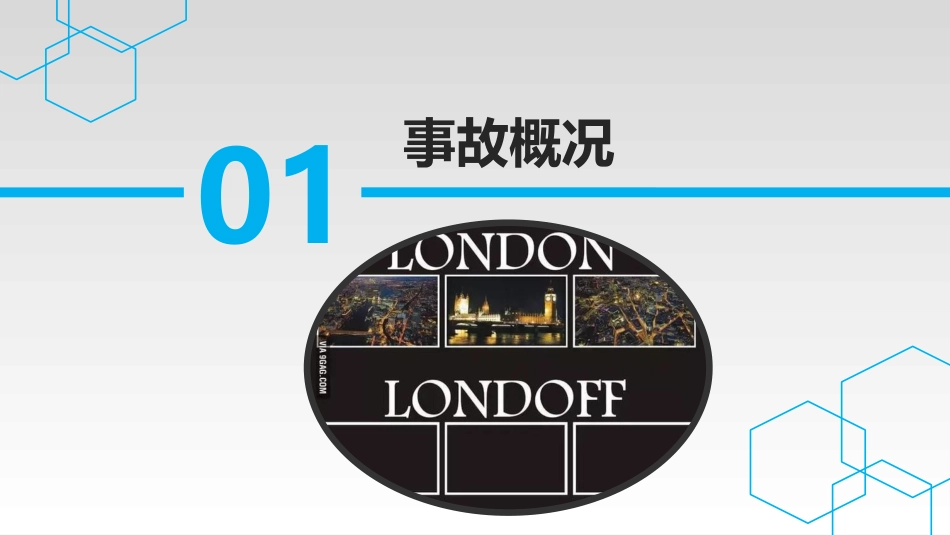

英国“2019.8.9”大停电事故分析报告事故概况电网概况总结启示事故过程1.2.4.3.目录页CONTENTSPAGE01事故概况事故概况事故概况100万百万人受灾1.5小时1.5小时恢复供电时间：英国当地时间2019年8月9日下午5点左右，英国发生大规模停电事故。地点：大停电起源于英格兰的中东部地区及东北部海域，最终造成英格兰与威尔士大部分地区停电。影响：本次大停电集中在英格兰与威尔士地区，约有100万人受到停电影响。停电发生后，英国包括伦敦在内的部分重要城市出现地铁与城际火车停运、道路交通信号中断等现象；市民被困在铁路或者地铁中，居民正常生活受到影响；部分医院由于备用电源不足无法进行医事服务。停电发生后约1.5小时，英国国家电网宣布电力基本得到恢复。事故概况小巴德福燃气电站停机30万人受到影响霍恩海上风电出力突降影响人数未知2.6万人受到影响50万人受到影响11万人受到影响02电网概况01：英国电网结构02：与大停电强相关的设施电网概况装机比例截至2016年底，英国电力系统的总装机容量为98GW，其中燃气发电占比最高，达到了46%。1996-2017年间，英国电网中各类电源装机比例变化见图1。近五年来，风力发电与太阳能发电在英国电力结构中的比例快速攀升，而燃煤发电比例逐年下降。电网概况英国电力系统按地理分布可划为三大系统:英格兰和威尔士系统,苏格兰系统和北爱尔兰系统。其中，英格兰和威尔士输电系统由国家电网公司（NationalGrids）拥有并经营，本次发生大停电的正是该输电系统。该系统现有大约4474英里长的架空输电线，969英里长的地下电缆线和346座变电站。该系统132kV及以上线路的主网架见图2。诚信铸就品质创新引领未来图2英国局部地图电网概况该风电场位于英国北海，目前仍在建设中，霍恩海上风电场一期工程已于2019年2月开始向英国国家电网供电，预计将于2020年第一季度全面建成。截至2019年5月3日，174台风力发电机中已有28台安装完毕。该电厂是一个联合循环燃气轮机发电厂，位于剑桥郡/贝德福德郡边界的圣奈特南部。小巴德福燃气电站装机容量为740MVA，于1996年开始运营，其电力可足以满足50多万户家庭的用电需求。该厂有两台燃气轮机和一台蒸汽轮机。该电站归德国RWE公司所有。LittleBarford小巴德福燃气电站HornseaWindFarm霍恩海上风电场与大停电强相关设施03事故过程01：事故第一阶段02：事故第二阶段03：事故第三阶段04：原因推测事故过程第一阶段事故过程第一阶段，时间16:58，LittleBarford小巴德福燃气电站突然停机。由于某种未知的扰动，LittleBarford小巴德福燃气电站正确停机。电厂发电机未受损害，但损失了发电730MW。英国电网燃气发电总出力如图4所示。燃气电站停机后，系统频率开始下降。第二阶段第二阶段，时间17:00，霍恩海上风电出力突降。在系统频率出现下降后，霍恩海上风电出力突降900MW左右，如图5所示。本文推测可能其原因可能是风机耐受低频能力不足。在系统频率下降时，风机大量脱网，从而导致风电场出力骤降。第三阶段第三阶段，低频减载动作，切除部分负荷导致停电事故。系统在两分钟之内连续损失燃气发电与风力发电总计1630MW，约占总发电的6.43%。系统频率大幅下降，最低达到48.9Hz，低频减载启动，在全网范围内切除部分负荷，诸多地区出现停电。抽蓄电站快速增加出力约1000MW弥补了部分功率缺额，如图6所示，阻止了系统进一步恶化。事故过程第一阶段第二阶段事故过程第三阶段在切除了部分负荷以及增加了抽蓄机组出力之后，主网剩余部分得以保全，最终没有出现全网崩溃。原因推测事故原因一在风电高渗透率条件下，英国电网运行方式疑似不满足N-1校验。事发时，风电渗透率达到了34.71%。本文推测系统中同步机可能开机不足，致使系统惯量大幅降低。在燃气机组发生N-1跳机后，系统频率跌落幅值超过了安全导则的规定，不满足频率稳定要求。事故原因二海上风电机组涉网性能疑似不足。在系统遭受N-1跳机事故后，海上风电机组出力骤降，进一步加剧了系统功率缺额，使得频率跌落到了48.9Hz。事故原因三系统备用不足。在系统出现接连出现扰动时，系统备用未能及时弥补功率缺额，致使低频减载装置启动，切除了部分负荷。对高风电渗透率...
