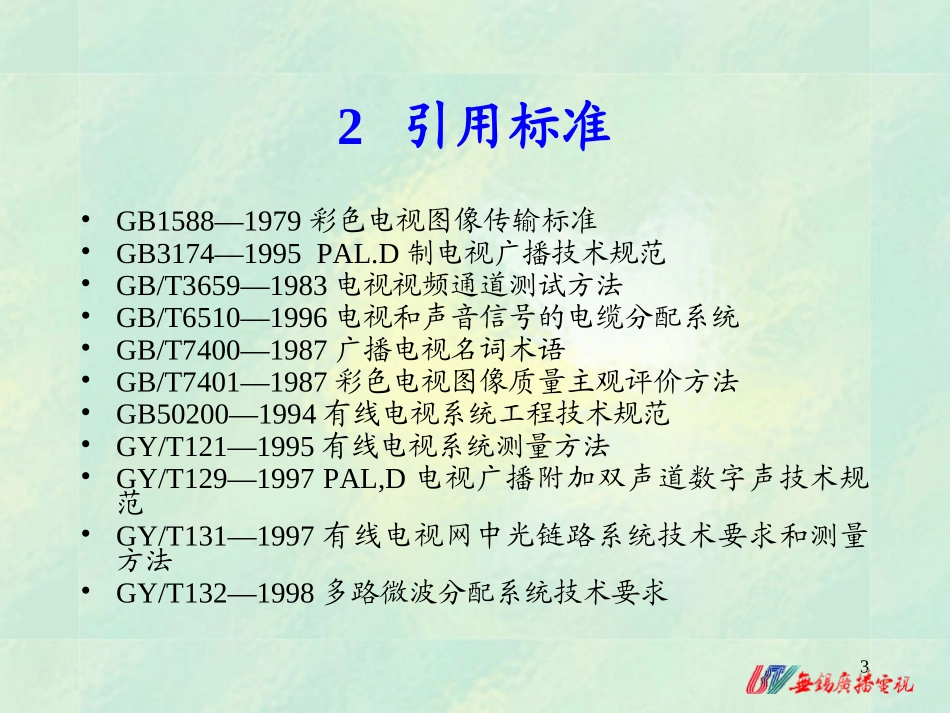

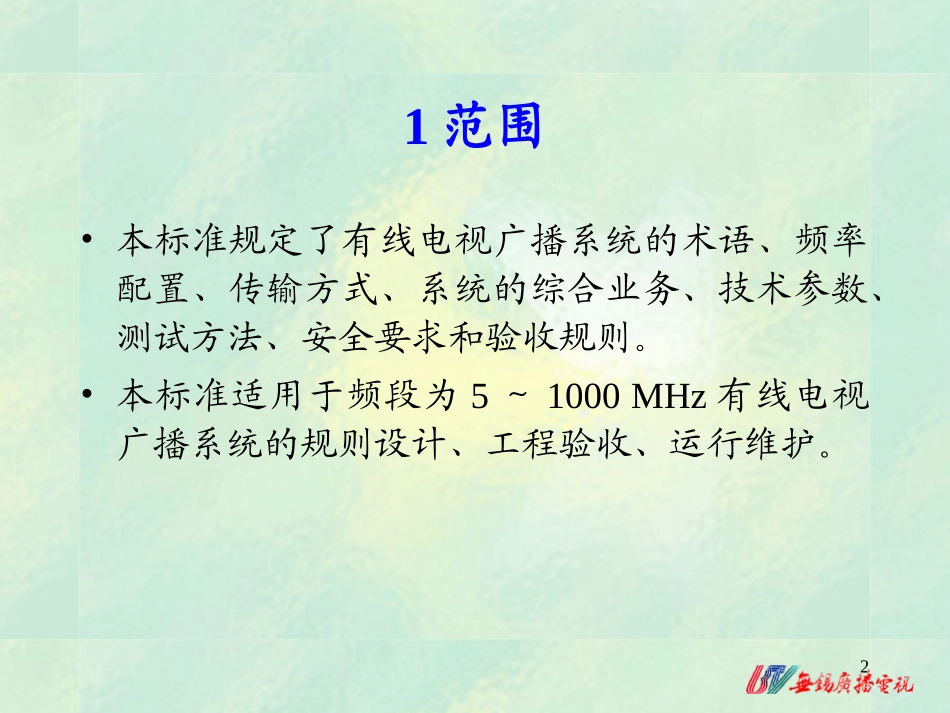

中华人民共和国广播电影电视行业标准GY/T106-1999《有线电视广播系统技术规范》代替GY/T106-1992陈柏年广播电视技术标准21范围•本标准规定了有线电视广播系统的术语、频率配置、传输方式、系统的综合业务、技术参数、测试方法、安全要求和验收规则。•本标准适用于频段为5~1000MHz有线电视广播系统的规则设计、工程验收、运行维护。32引用标准•GB1588—1979彩色电视图像传输标准•GB3174—1995PAL.D制电视广播技术规范•GB/T3659—1983电视视频通道测试方法•GB/T6510—1996电视和声音信号的电缆分配系统•GB/T7400—1987广播电视名词术语•GB/T7401—1987彩色电视图像质量主观评价方法•GB50200—1994有线电视系统工程技术规范•GY/T121—1995有线电视系统测量方法•GY/T129—1997PAL,D电视广播附加双声道数字声技术规范•GY/T131—1997有线电视网中光链路系统技术要求和测量方法•GY/T132—1998多路微波分配系统技术要求43定义•3.1有线电视cabletelevision(CATV)•用射频电缆、光缆、多路微波或其组合来传输、分配和交换声音、图像及数据信号的电视系统。•3.2付费电视payTV•采用加、解扰技术,用户需额外付费方可收看的电视节目。•3.3前端headend•在有线电视系统中,用以处理需要传输的由天线接收的各种无线信号和自办节目信号的设备。5•3.4远地前端remoteheadend•设置在远地,经过电缆、微波、光缆等地面通路或卫星线路向某一有线电视广播系统传送远地信号的前端。•3.5本地前端localheadend•设置在有线电视广播系统服务区域内,直接与干线系统或与作干线用的短距离传输线路相连的前端。6•3.6中心前端(分前端)hubheadend•一种辅助前端,通常设置在服务区的中心,其输入来自本地前端及其它可能的信号源。•3.7分配点distributionpoint•双向系统中从干线取出信号馈送给支线和(或)分支线的点。•注:在某些情况下,分配点可直接与前端相连。在双向系统中,分配点即为交汇点。7•3.8干线系统trunkfeedersystem•在有线电视广播系统中,用于各类前端之间或前端与各分配点或各光节点之间传输信号的链路。•3.9双向有线电视twowayCATV•具有上、下行传输的有线电视系统。•3.10邻频道传输adjacentchanneltransmission•两路或多路电视广播信号采用相邻频道配置的传输方式。8•3.11增补频道additionalchannel•无线电视广播频段以外,仅供有线电视广播系统使用的补充频道。•3.12电平level•信号功率(P1)与基准功率(P0)比的分贝值,即:10lgP1/P0。通常也用dBμV表示。即以在75Ω上产生1μV电压的功率(0.133μμW)为基准。•注:电视信号的“功率”是指图像载波调制包络峰值(即同步头)功率。9•3.13输出光功率outputlightpower•光发射机或光放大器输出端口测得的平均光功率,以dBm表示。一、修订目的1.原标准(GY/T106-92)已不能适应有线电视的发展。2.随着技术发展和传输内容及容量增大,修订部分不合理的规定。–A.单一的同轴网结构向HFC结构发展–B.单向传输HFC网向双向HFC网发展–C.双向HFC已成为城域网交互式宽带综合信息网的基础结构–D.传输容量巨大–E.由单一模拟信号传输发展到模拟/数字信号混合传输。11修订目的3.有线电视系统正向交互式宽带综合信息网发展过渡。一网多功能是宽带网建设的指导思想。4.正确合理地规划频率资源,并且与国际标准接轨。规定:5~65MHz为上行传输频段65~87MHz为过渡带87~1GHz为下行频段与国际标准接轨国际电联的ITU-TJ.112建议附录A国际电工委员会的IEC-70628-10建议二、修订内容2.1频率的规划频率范围(MHz)业务内容5~65上行业务65~87过渡带87~108广播业务110~1000模拟及数字电视,数据业务下行业务修订内容•2.2技术处理–a.5~65MHz上行频率资源相对丰富–b.87~1G下行传输难度相对降低–fmax/fmin=宽带系数–c.关于频率资源的安排–城域网通过广域网与另外的网络互连。其频率的安排利用没有也没有必要规定,可以按ITU-TJ.112建议的规划。频率最高端以安排TV信号最佳。–下行频段弃用1~5CH原因–1、扩展上行频率资源并有利于拓展下行频率资源–2、没有增加建网难度修订内容•d.关于上限频率为1GHz的说明–今后宽带传输网的频率资...
