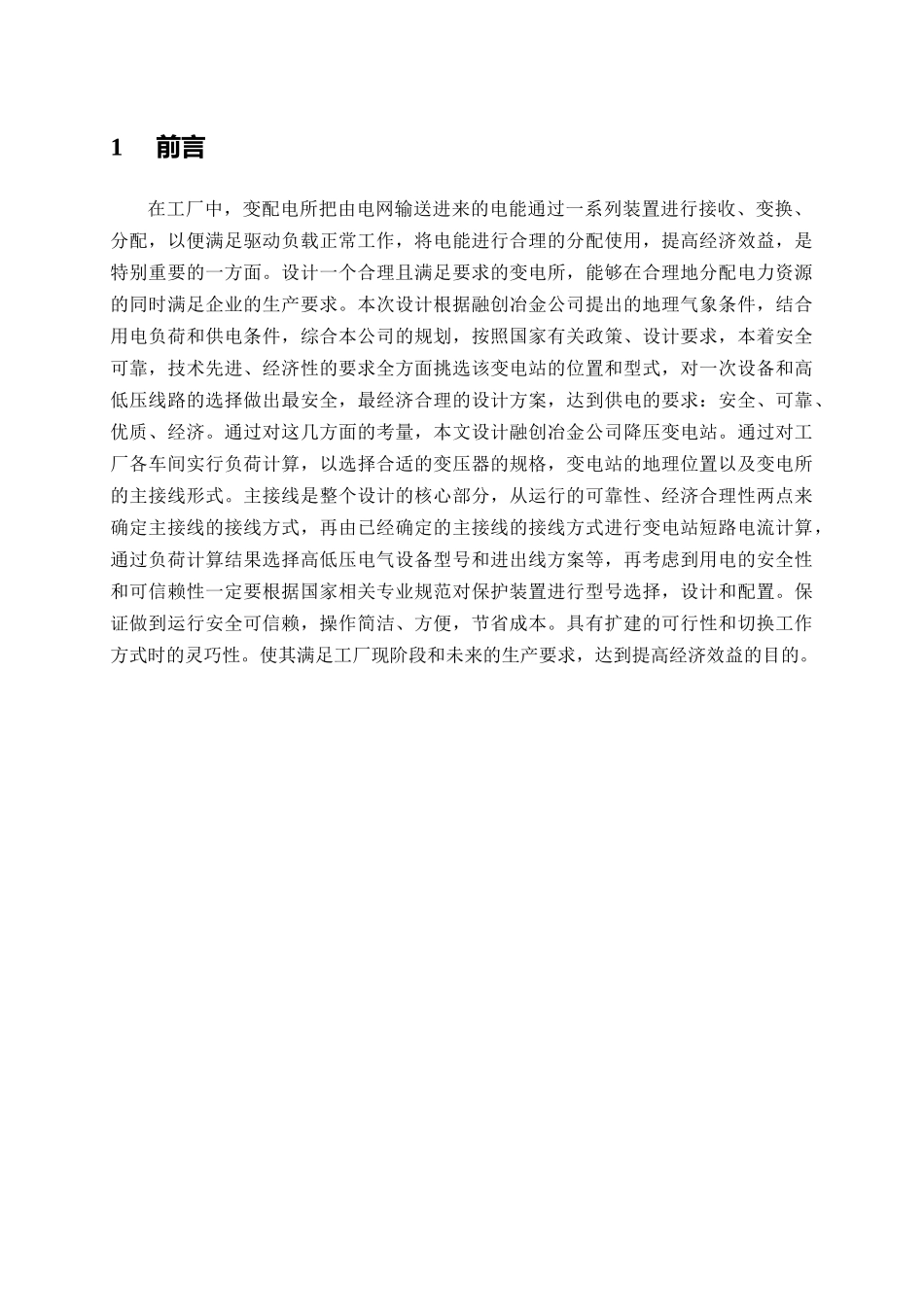

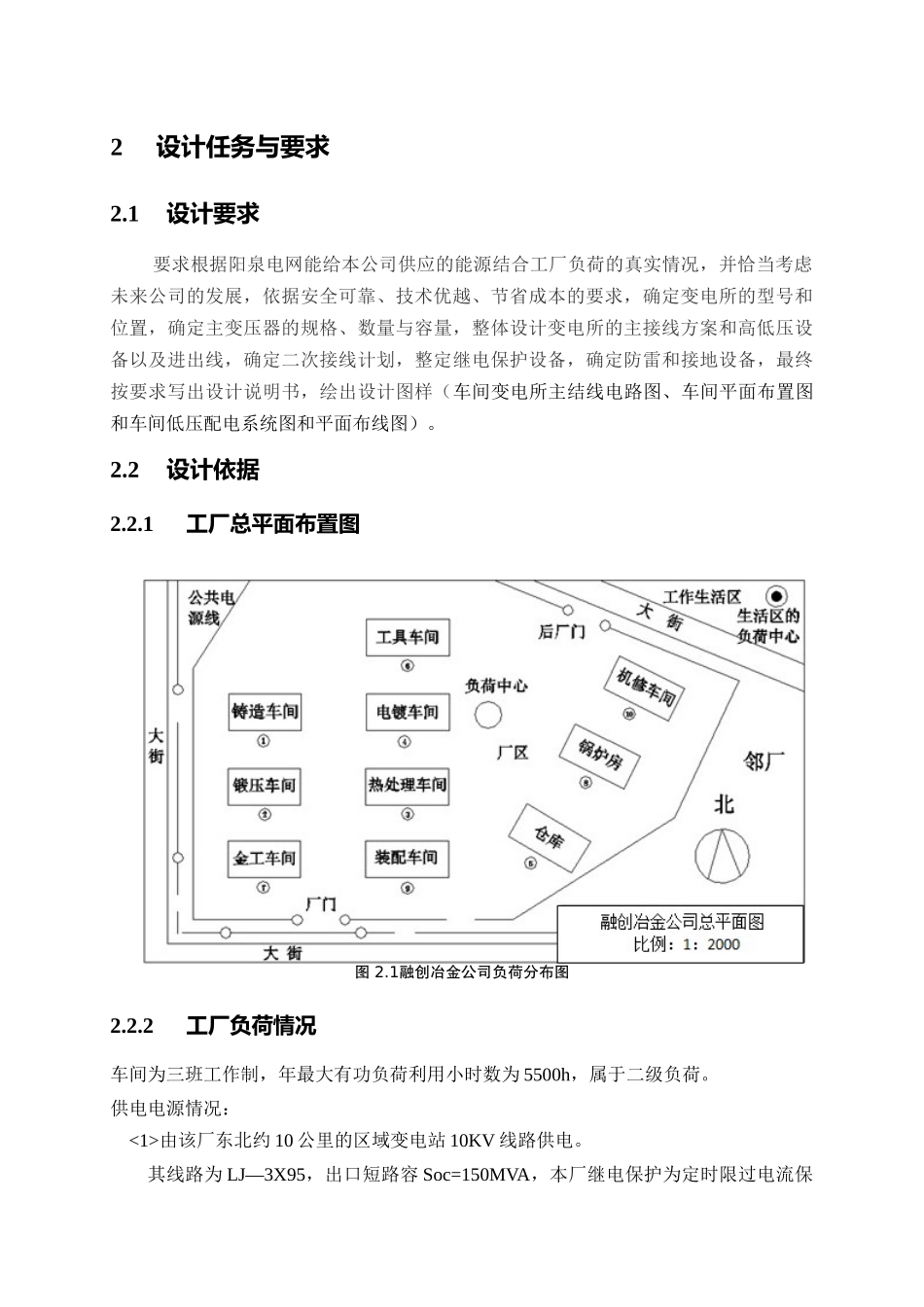

1 前言在工厂中,变配电所把由电网输送进来的电能通过一系列装置进行接收、变换、分配,以便满足驱动负载正常工作,将电能进行合理的分配使用,提高经济效益,是特别重要的一方面。设计一个合理且满足要求的变电所,能够在合理地分配电力资源的同时满足企业的生产要求。本次设计根据融创冶金公司提出的地理气象条件,结合用电负荷和供电条件,综合本公司的规划,按照国家有关政策、设计要求,本着安全可靠,技术先进、经济性的要求全方面挑选该变电站的位置和型式,对一次设备和高低压线路的选择做出最安全,最经济合理的设计方案,达到供电的要求:安全、可靠、优质、经济。通过对这几方面的考量,本文设计融创冶金公司降压变电站。通过对工厂各车间实行负荷计算,以选择合适的变压器的规格,变电站的地理位置以及变电所的主接线形式。主接线是整个设计的核心部分,从运行的可靠性、经济合理性两点来确定主接线的接线方式,再由已经确定的主接线的接线方式进行变电站短路电流计算,通过负荷计算结果选择高低压电气设备型号和进出线方案等,再考虑到用电的安全性和可信赖性一定要根据国家相关专业规范对保护装置进行型号选择,设计和配置。保证做到运行安全可信赖,操作简洁、方便,节省成本。具有扩建的可行性和切换工作方式时的灵巧性。使其满足工厂现阶段和未来的生产要求,达到提高经济效益的目的。电力系统及负荷预测阳泉地区电网现状阳泉地区电网坐落于山西的中东部,与离石、太原、晋中地区电网共同构成了山西中部电网,负责阳泉市地区 51 万人民的电力供应需求。如今,阳泉地区电网通过500kV 阳泉变电站为中心连接河北电网和山西电网、以六回 220kV 线路与太原电网连结,形成以 500kV 变电站为中心,通过阳光电厂和 10 个 220kV 变电站组成两个双回路的配电网络。220kV 变电站基本实现了两个电源彼此为备用,以双电源手拉手、双辐射、三线两变结构为主,东部变电站采用“T”接线方式接入电网。阳泉地区配电网架结构基本能够满足山西综合发展的要求,但是随着阳泉市郊区的整体布局,阳煤集团、华鑫科创园等电力用户的报装,阳泉电网又需要进一步进行结构改造,以最大程度地符合电力客户的电力需求。截止 2017 年终,公司固定资产 50.36 亿元,拥有 1 座 500kV 变电站,变电容量2000MVA,500kV5 条线路 558 公里;220 kV 变电站 7 座,变电容量 2160MVA,线路379.088KM;110 kV 变电站 20 座,变电容量 15...
