金属腐蚀与防护课后答案VIP免费

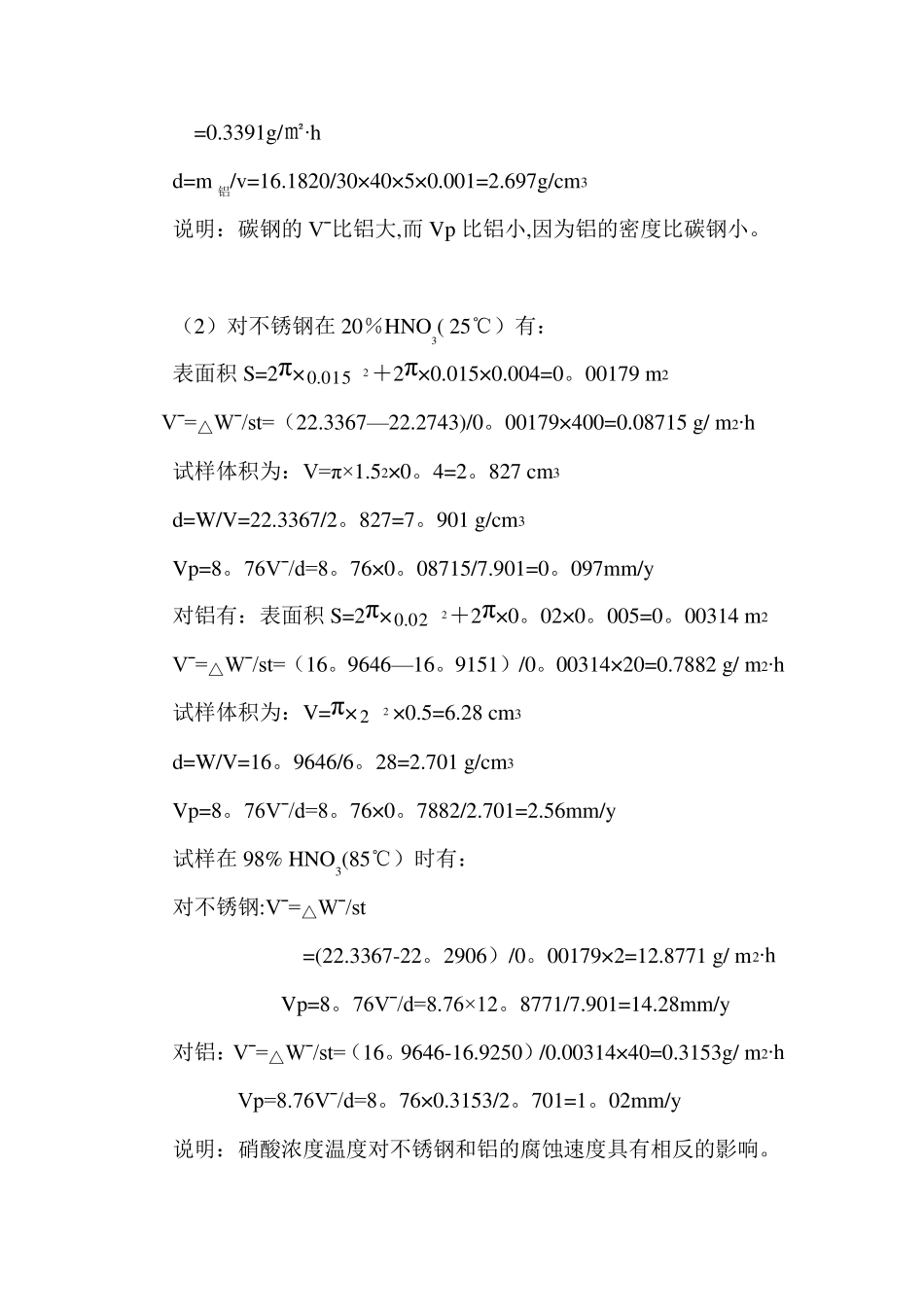

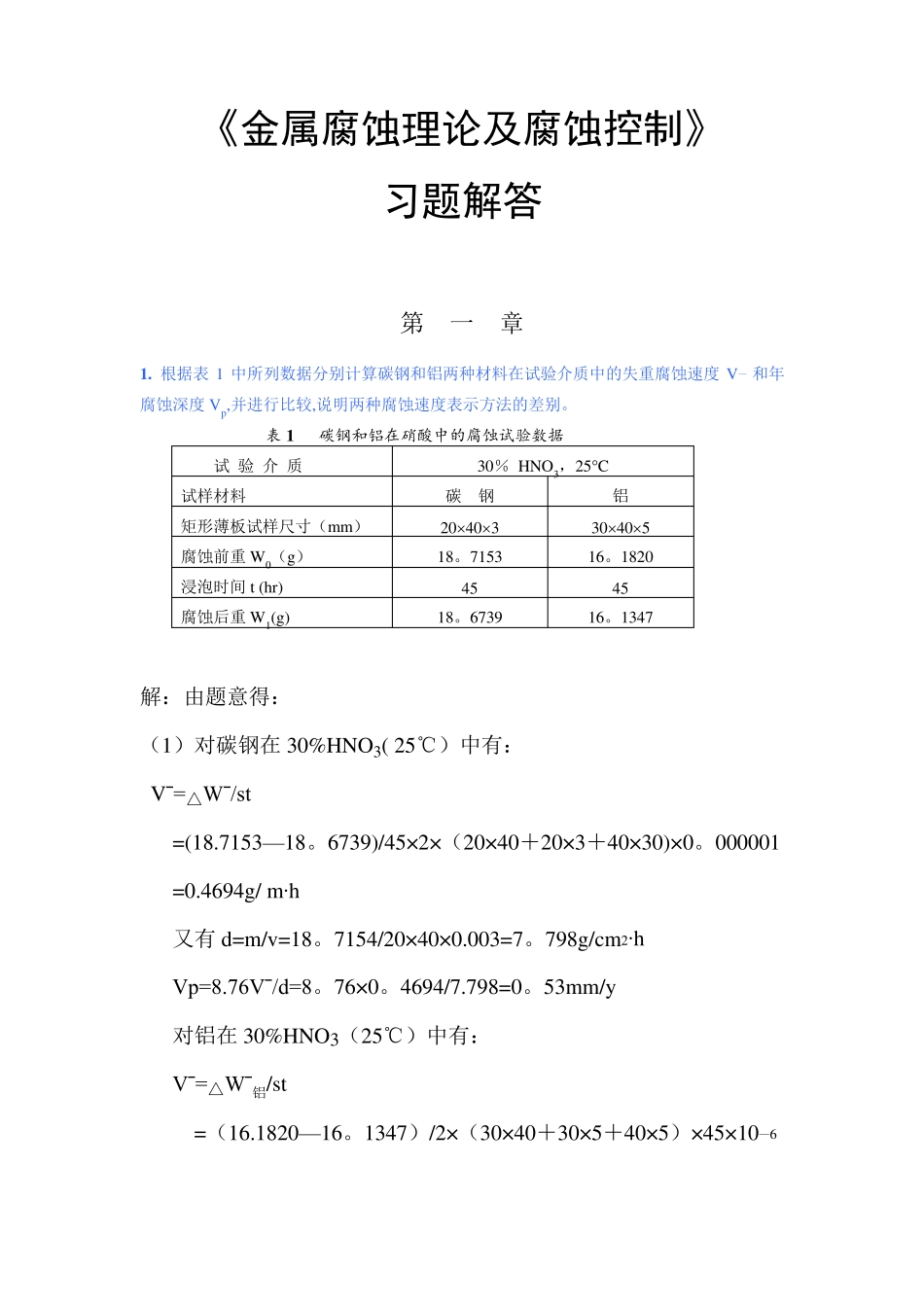

《金属腐蚀理论及腐蚀控制》 习题解答 第 一 章 1. 根据表1 中所列数据分别计算碳钢和铝两种材料在试验介质中的失重腐蚀速度V— 和年腐蚀深度Vp,并进行比较,说明两种腐蚀速度表示方法的差别。 表1 碳钢和铝在硝酸中的腐蚀试验数据 试 验 介 质 30％ HNO3，25C 试样材料 碳 钢 铝 矩形薄板试样尺寸（mm） 20403 30405 腐蚀前重W0（g） 18。7153 16。1820 浸泡时间t (hr) 45 45 腐蚀后重W1(g) 18。6739 16。1347 解：由题意得： （1）对碳钢在30%HNO3( 25℃）中有： Vˉ=△Wˉ/st =(18.7153—18。6739)/45×2×（20×40＋20×3＋40×30)×0。000001 =0.4694g/ m∙h 又有d=m/v=18。7154/20×40×0.003=7。798g/cm2∙h Vp=8.76Vˉ/d=8。76×0。4694/7.798=0。53mm/y 对铝在30%HNO3（25℃）中有： Vˉ=△Wˉ铝/st =（16.1820—16。1347）/2×（30×40＋30×5＋40×5）×45×10—6 =0.3391g/㎡∙h d=m 铝/v=16.1820/30×40×5×0.001=2.697g/cm3 说明：碳钢的Vˉ比铝大,而Vp 比铝小,因为铝的密度比碳钢小。 （2）对不锈钢在20％HNO3( 25℃）有： 表面积S=2π×2015.0＋2π×0.015×0.004=0。00179 m2 Vˉ=△Wˉ/st=（22.3367—22.2743)/0。00179×400=0.08715 g/ m2∙h 试样体积为：V=π×1.52×0。4=2。827 cm3 d=W/V=22.3367/2。827=7。901 g/cm3 Vp=8。76Vˉ/d=8。76×0。08715/7.901=0。097mm/y 对铝有：表面积S=2π×202.0＋2π×0。02×0。005=0。00314 m2 Vˉ=△Wˉ/st=（16。9646—16。9151）/0。00314×20=0.7882 g/ m2∙h 试样体积为：V=π×22×0.5=6.28 cm3 d=W/V=16。9646/6。28=2.701 g/cm3 Vp=8。76Vˉ/d=8。76×0。7882/2.701=2.56mm/y 试样在98% HNO3(85℃）时有： 对不锈钢:Vˉ=△Wˉ/st =(22.3367-22。2906）/0。00179×2=12.8771 g/ m2∙h Vp=8。76Vˉ/d=8.76×12。8771/7.901=14.28mm/y 对铝：Vˉ=△Wˉ/st=（16。9646-16.9250）/0.00314×40=0.3153g/ m2∙h Vp=8.76Vˉ/d=8。76×0.3153/2。701=1。02mm/y 说明：硝酸浓度温度对不锈钢和铝的腐蚀速度具有相反的影响。 3。 镁在0.5mol/L NaCl 溶液中浸泡100 小时，共放出氢气330cm3。试验温度25C,压力760mmHg；试样尺寸为20200。5 (mm)的薄板。计算镁试样的失重腐蚀速度Vp。（在25C时水的饱和蒸汽压为23.8mmHg） 解：由题意得：该试样的表面积为: S=2×（20×20＋20...
