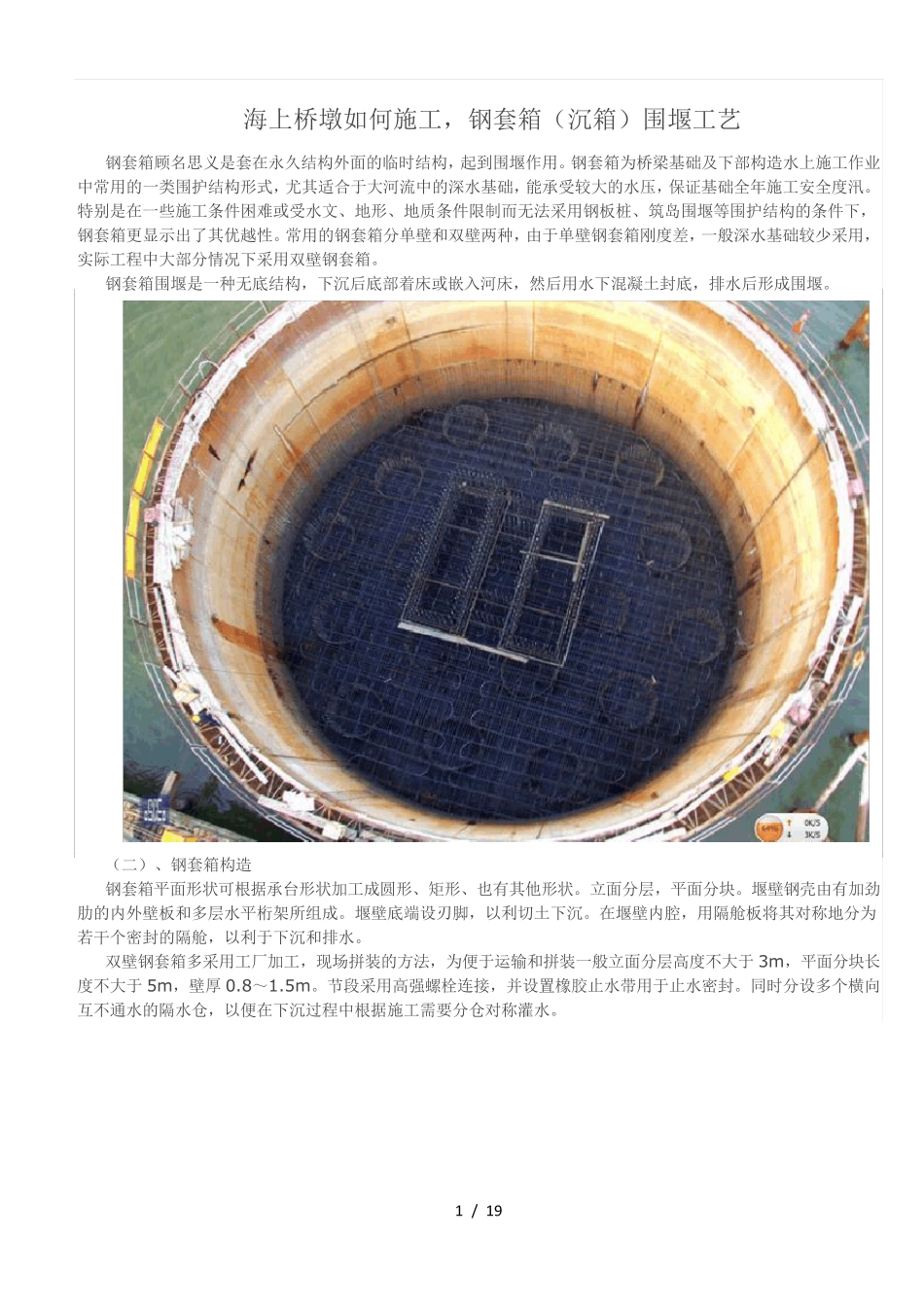

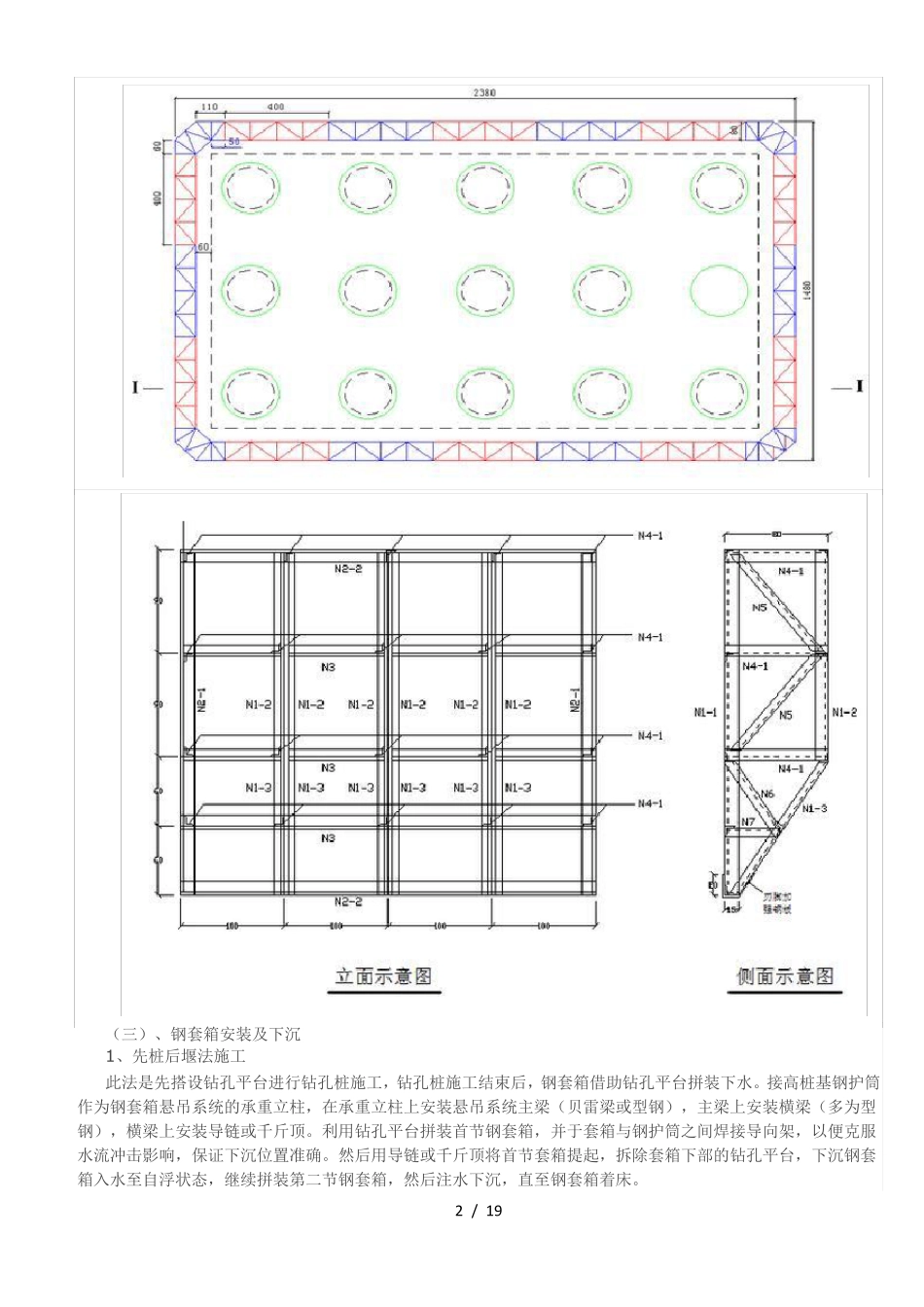

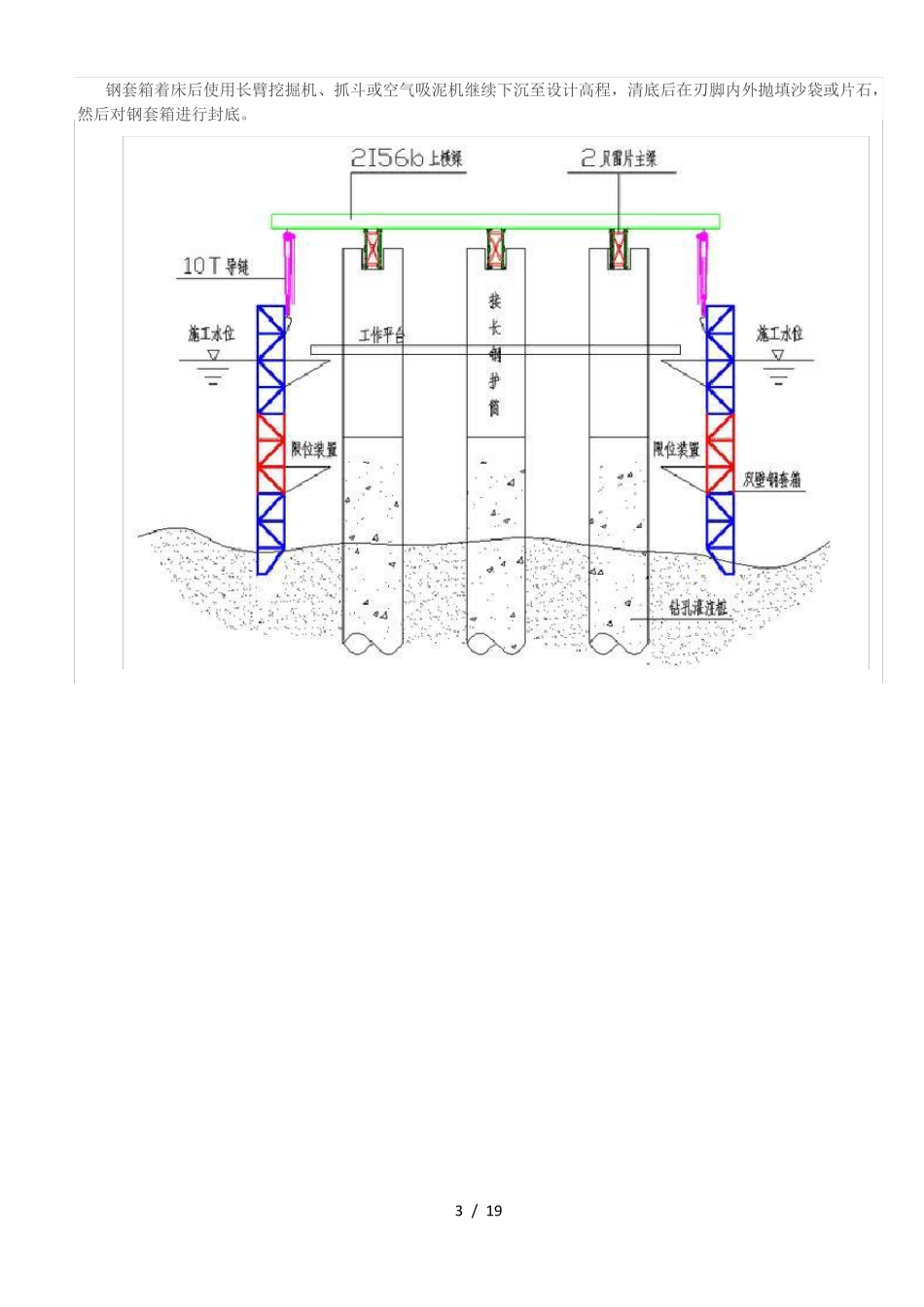

1 / 19 海上桥墩如何施工,钢套箱(沉箱)围堰工艺 钢套箱顾名思义是套在永久结构外面的临时结构,起到围堰作用。钢套箱为桥梁基础及下部构造水上施工作业中常用的一类围护结构形式,尤其适合于大河流中的深水基础,能承受较大的水压,保证基础全年施工安全度汛。特别是在一些施工条件困难或受水文、地形、地质条件限制而无法采用钢板桩、筑岛围堰等围护结构的条件下,钢套箱更显示出了其优越性。常用的钢套箱分单壁和双壁两种,由于单壁钢套箱刚度差,一般深水基础较少采用,实际工程中大部分情况下采用双壁钢套箱。 钢套箱围堰是一种无底结构,下沉后底部着床或嵌入河床,然后用水下混凝土封底,排水后形成围堰。 (二)、钢套箱构造 钢套箱平面形状可根据承台形状加工成圆形、矩形、也有其他形状。立面分层,平面分块。堰壁钢壳由有加劲肋的内外壁板和多层水平桁架所组成。堰壁底端设刃脚,以利切土下沉。在堰壁内腔,用隔舱板将其对称地分为若干个密封的隔舱,以利于下沉和排水。 双壁钢套箱多采用工厂加工,现场拼装的方法,为便于运输和拼装一般立面分层高度不大于3m,平面分块长度不大于5m,壁厚0.8~1.5m。节段采用高强螺栓连接,并设置橡胶止水带用于止水密封。同时分设多个横向互不通水的隔水仓,以便在下沉过程中根据施工需要分仓对称灌水。 2 / 19 (三)、钢套箱安装及下沉 1、先桩后堰法施工 此法是先搭设钻孔平台进行钻孔桩施工,钻孔桩施工结束后,钢套箱借助钻孔平台拼装下水。接高桩基钢护筒作为钢套箱悬吊系统的承重立柱,在承重立柱上安装悬吊系统主梁(贝雷梁或型钢),主梁上安装横梁(多为型钢),横梁上安装导链或千斤顶。利用钻孔平台拼装首节钢套箱,并于套箱与钢护筒之间焊接导向架,以便克服水流冲击影响,保证下沉位置准确。然后用导链或千斤顶将首节套箱提起,拆除套箱下部的钻孔平台,下沉钢套箱入水至自浮状态,继续拼装第二节钢套箱,然后注水下沉,直至钢套箱着床。 3 / 19 钢套箱着床后使用长臂挖掘机、抓斗或空气吸泥机继续下沉至设计高程,清底后在刃脚内外抛填沙袋或片石,然后对钢套箱进行封底。 4 / 19 先搭设钻孔作业平台钻孔后下沉钢套箱施工工艺流程图 2、先堰后桩法施工 钢套箱施工 该方法钢套箱下沉到位后可作为钻孔桩的施工平台,能够降低工程成本,但需要搭设钢套箱沉放平台。钢套箱沉放平台以钢管桩为支撑,套箱下沉完毕后拔除内侧钢管桩。钢管桩下端距水面30cm 处焊接...
