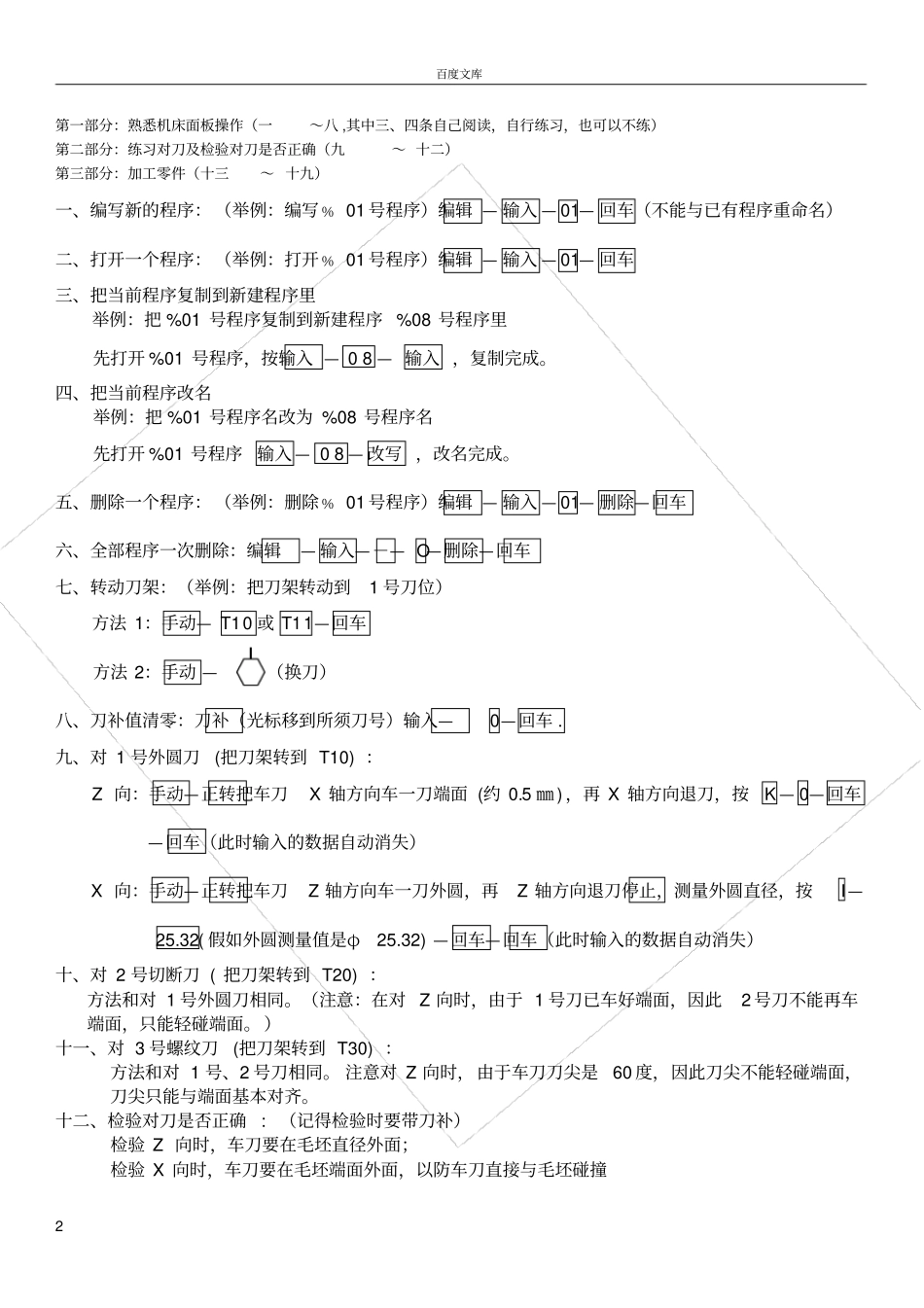

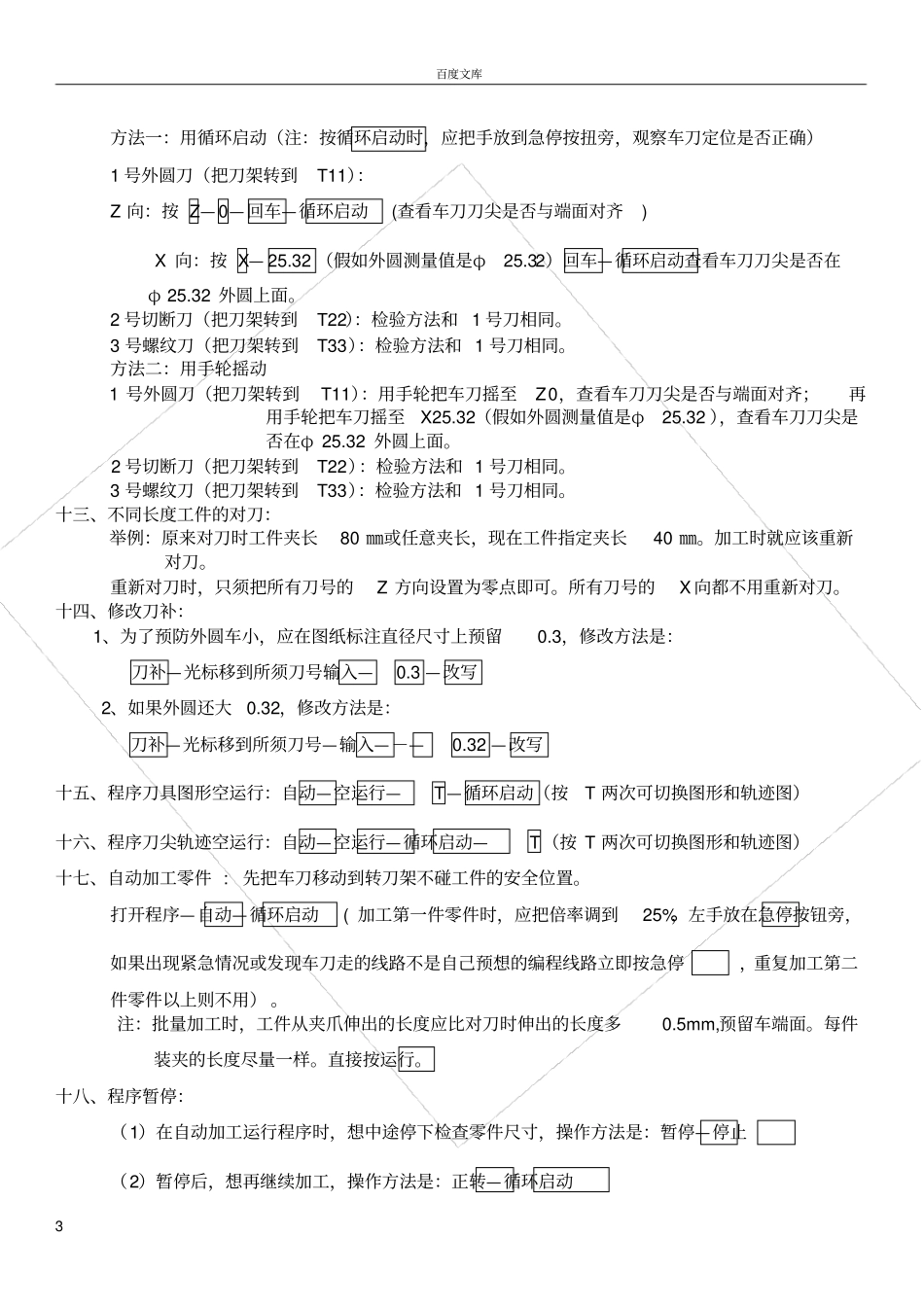

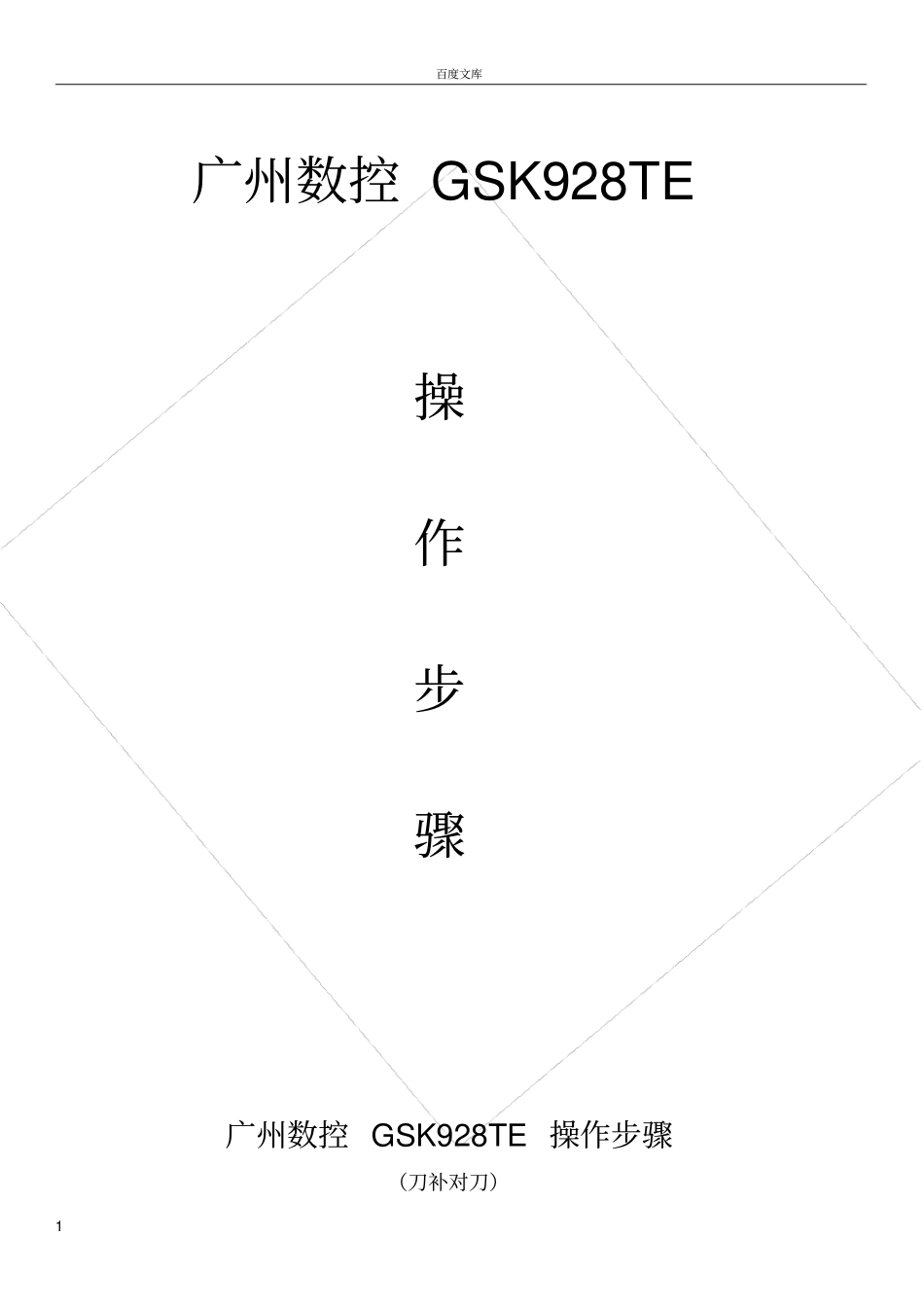

百度文库1 广州数控 GSK928TE 操作步骤广州数控 GSK928TE 操作步骤(刀补对刀)百度文库2 第一部分:熟悉机床面板操作(一~八 ,其中三、四条自己阅读,自行练习,也可以不练)第二部分:练习对刀及检验对刀是否正确(九~ 十二)第三部分:加工零件(十三~ 十九)一、编写新的程序: (举例:编写﹪ 01 号程序)编辑 — 输入 — 01— 回车(不能与已有程序重命名)二、打开一个程序: (举例:打开﹪ 01 号程序)编辑 — 输入 — 01— 回车三、把当前程序复制到新建程序里举例:把 %01 号程序复制到新建程序 %08 号程序里先打开 %01 号程序,按输入 — 0 8 — 输入 ,复制完成。四、把当前程序改名举例:把 %01 号程序名改为 %08 号程序名先打开 %01 号程序输入 — 0 8 — 改写 ,改名完成。五、删除一个程序: (举例:删除﹪ 01 号程序)编辑 — 输入 — 01— 删除—回车六、全部程序一次删除:编辑— 输入—-— O—删除—回车七、转动刀架:(举例:把刀架转动到1 号刀位)方法 1:手动— T10 或 T11—回车方法 2:手动 —(换刀)八、刀补值清零:刀补(光标移到所须刀号)输入—0—回车 .九、对 1 号外圆刀(把刀架转到 T10) :Z 向:手动—正转把车刀X 轴方向车一刀端面 (约 0.5 ㎜ ) ,再 X 轴方向退刀,按K — 0—回车—回车(此时输入的数据自动消失)X 向:手动—正转把车刀Z 轴方向车一刀外圆,再Z 轴方向退刀停止,测量外圆直径,按I—25.32( 假如外圆测量值是φ25.32) —回车—回车(此时输入的数据自动消失)十、对 2 号切断刀 ( 把刀架转到 T20) :方法和对 1 号外圆刀相同。(注意:在对 Z 向时,由于 1 号刀已车好端面,因此2 号刀不能再车端面,只能轻碰端面。 )十一、对 3 号螺纹刀(把刀架转到 T30) :方法和对 1 号、2 号刀相同。 注意对 Z 向时,由于车刀刀尖是60 度,因此刀尖不能轻碰端面,刀尖只能与端面基本对齐。十二、检验对刀是否正确: (记得检验时要带刀补)检验 Z 向时,车刀要在毛坯直径外面;检验 X 向时,车刀要在毛坯端面外面,以防车刀直接与毛坯碰撞百度文库3 方法一:用循环启动(注:按循环启动时,应把手放到急停按扭旁,观察车刀定位是否正确)1 号外圆刀(把刀架转到T11):Z 向:按 Z— 0—回车—循环启动(查看车刀刀尖是否与端面对齐)X 向:按 X— 25.32 (假如...
