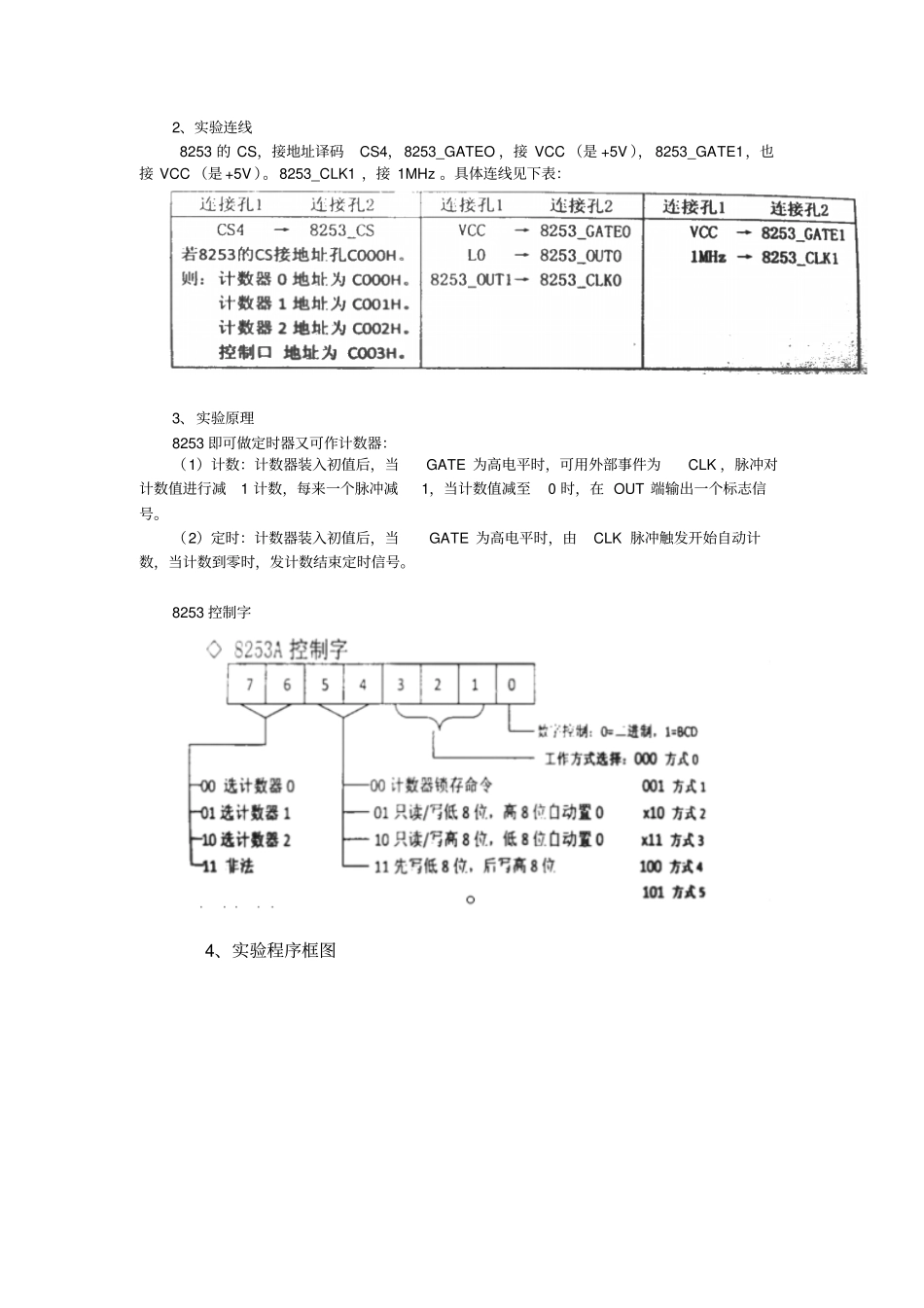

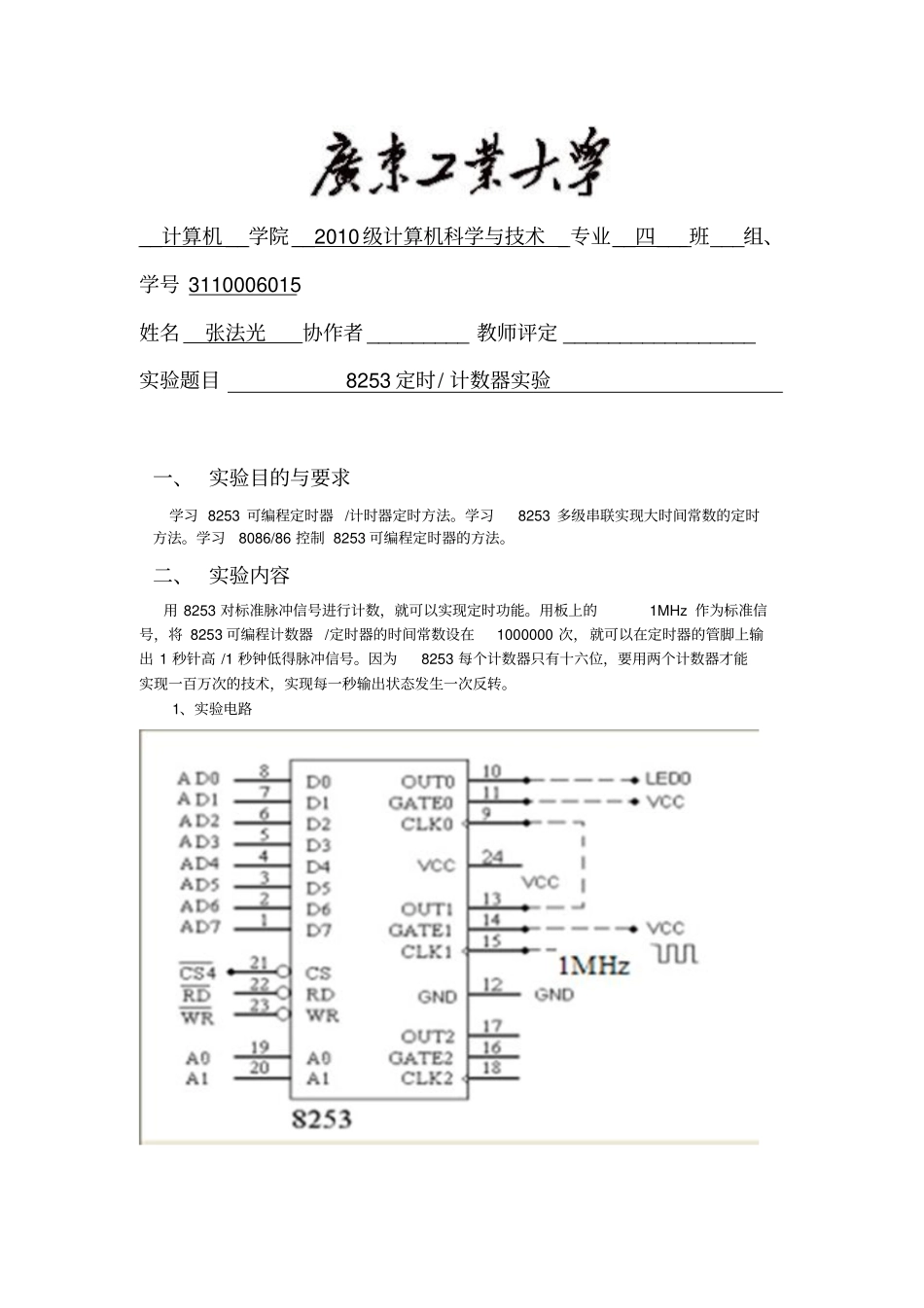

接口与通讯实验报告1、8253 定时/ 计数器实验2、8255 并行接口实验3、数字式时钟（电子钟）4、D/A（数/ 模）转换实验5、A/D（模/数）转换实验学生学院计算机学院专业班级学号311000 学生姓名指导教师2013 年 1 月 1 日__计算机 __学院__2010级计算机科学与技术 _专业__四___班___组、学号 3110006015 姓名张法光协作者 _________ 教师评定 _________________ 实验题目8253 定时/ 计数器实验一、 实验目的与要求学习 8253 可编程定时器 /计时器定时方法。学习8253 多级串联实现大时间常数的定时方法。学习8086/86 控制 8253 可编程定时器的方法。二、 实验内容用 8253 对标准脉冲信号进行计数，就可以实现定时功能。用板上的1MHz 作为标准信号，将 8253 可编程计数器 /定时器的时间常数设在1000000 次，就可以在定时器的管脚上输出 1 秒针高 /1 秒钟低得脉冲信号。因为8253 每个计数器只有十六位，要用两个计数器才能实现一百万次的技术，实现每一秒输出状态发生一次反转。1、实验电路2、实验连线8253 的 CS，接地址译码CS4，8253_GATEO ，接 VCC （是 +5V ）， 8253_GATE1，也接 VCC （是 +5V ）。8253_CLK1 ，接 1MHz 。具体连线见下表：3、实验原理8253 即可做定时器又可作计数器：（1）计数：计数器装入初值后，当GATE 为高电平时，可用外部事件为CLK ，脉冲对计数值进行减1 计数，每来一个脉冲减1，当计数值减至0 时，在 OUT 端输出一个标志信号。（2）定时：计数器装入初值后，当GATE 为高电平时，由CLK 脉冲触发开始自动计数，当计数到零时，发计数结束定时信号。8253 控制字4、实验程序框图三、实验程序与注释CONTROL equ 0c003h ;控制口地址COUNT0 equ 0c000h ;计数器 0 地址COUNT1 equ 0c001h ;计数器 1 地址COUNT2 equ 0c002h ;计数器 2 地址code segment assume cs:code start proc near mov al, 36H（00110110B） ; 计数器 0,16 位 , 方式 3, 二进制 mov dx, CONTROL out dx, al; 将控制字写入控制寄存器 mov ax, 1000 ; 在计数器 0 中写入初值 mov dx, COUNT0 out dx, al ; 计数器低字节 mov al, ah out dx, al ; 计数器高字节 mov al, 76H（01110110B）; 计数器 1,16 位, 方式 3, 二进制 mov dx, CONTROL out dx, al ;将控制字写入控制寄存器 mov ax, 1000 ; 在计数器 ...
