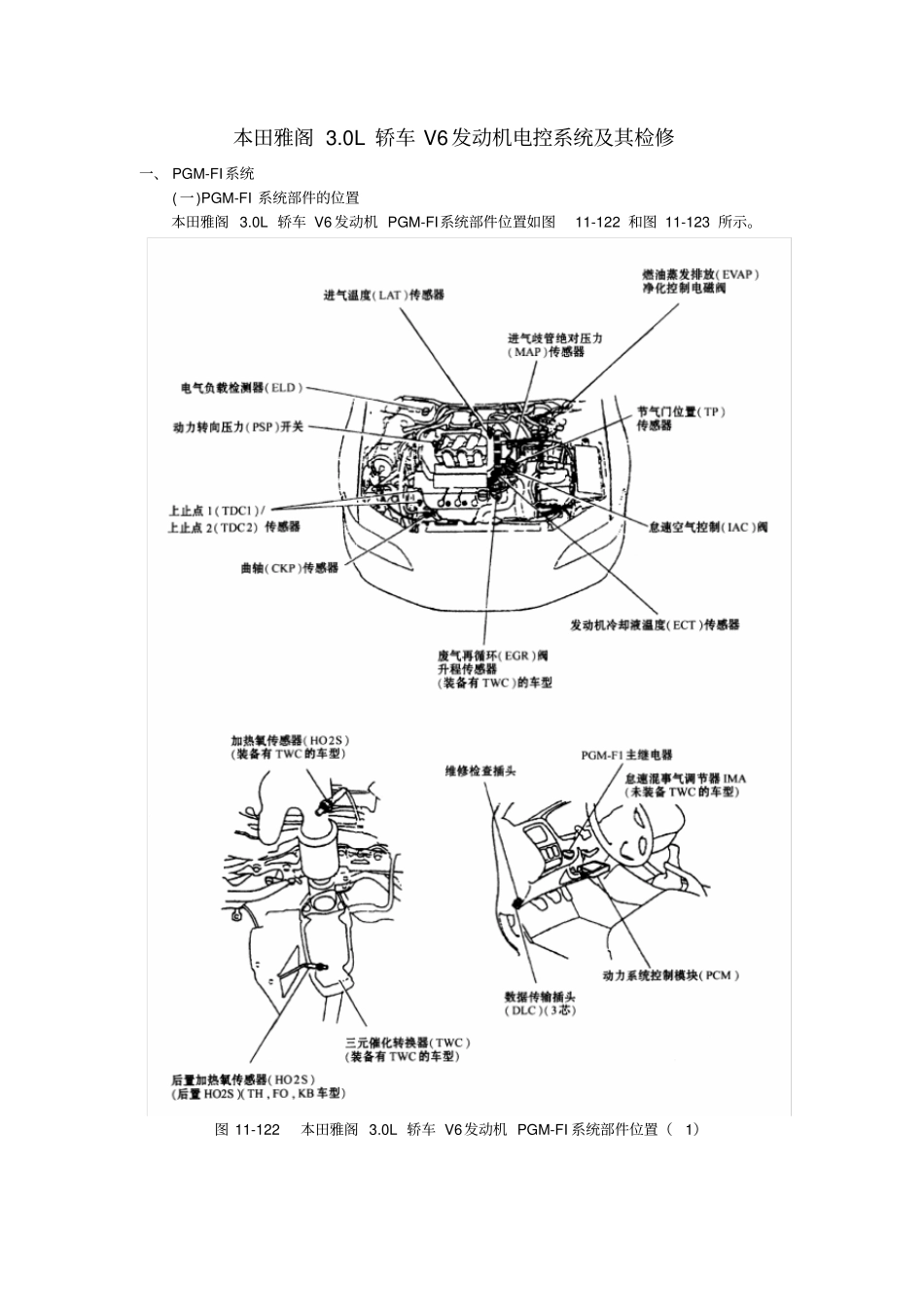

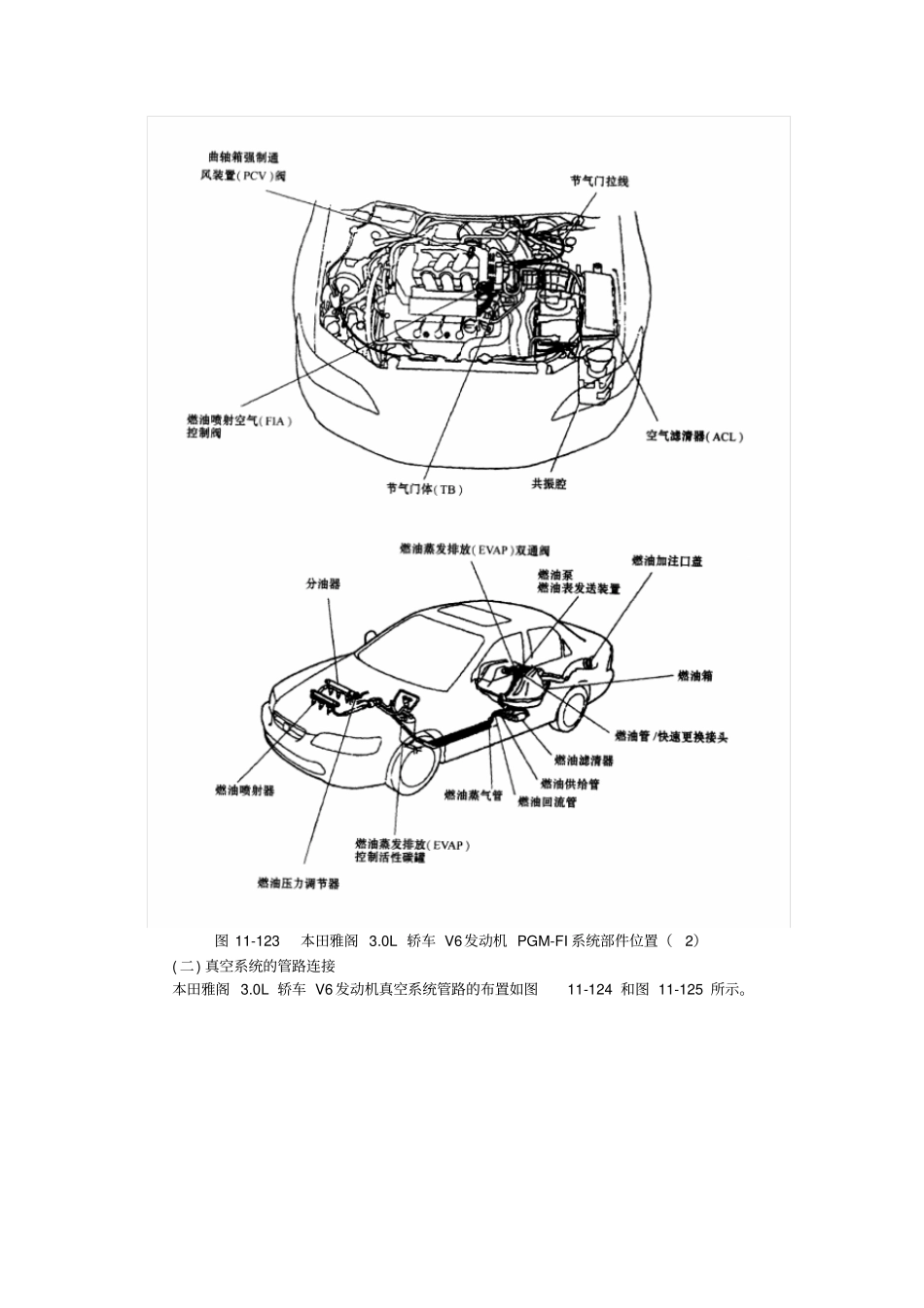

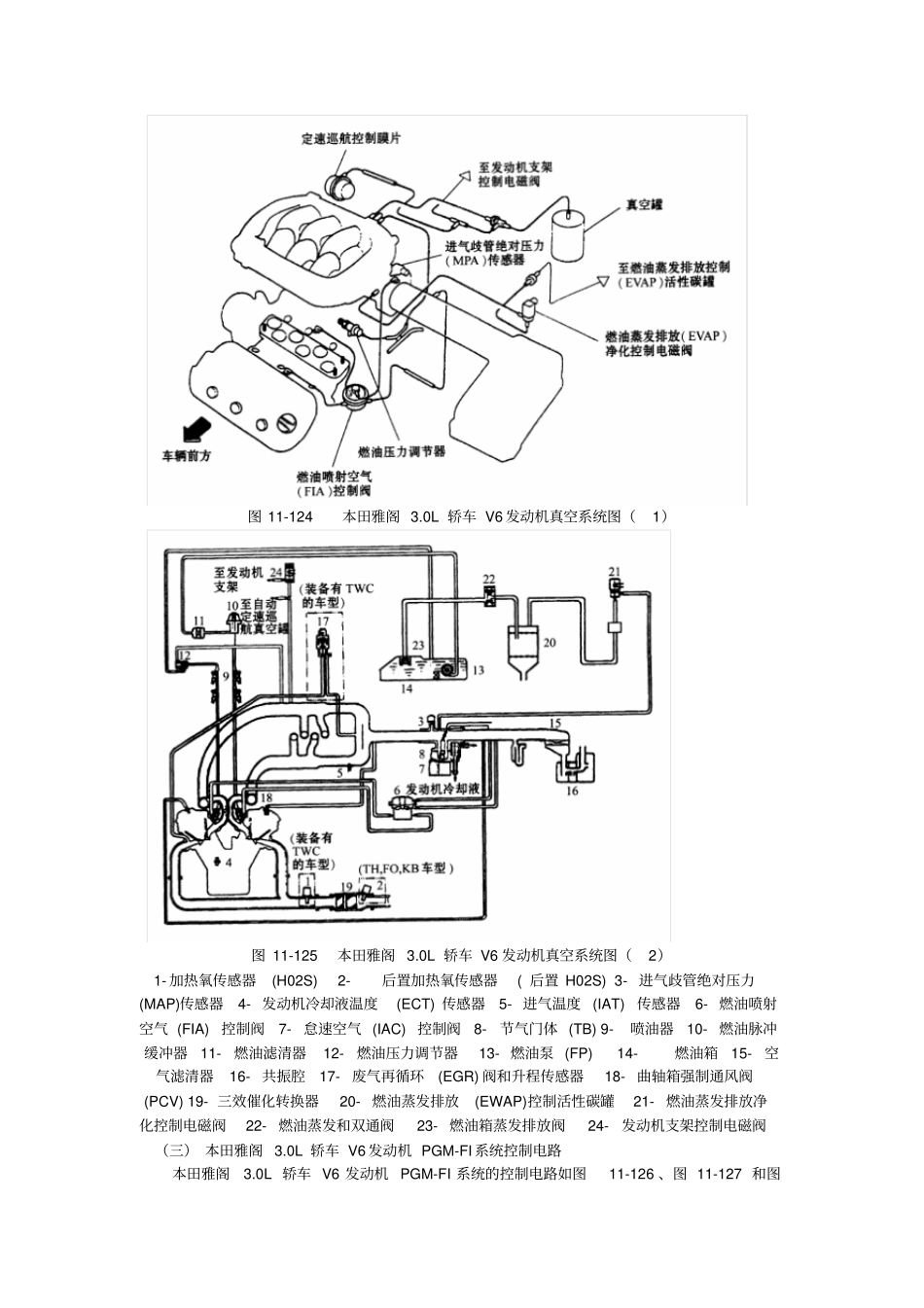

本田雅阁 3.0L 轿车 V6 发动机电控系统及其检修一、 PGM-FI 系统( 一)PGM-FI 系统部件的位置本田雅阁 3.0L 轿车 V6 发动机 PGM-FI系统部件位置如图11-122 和图 11-123 所示。图 11-122 本田雅阁 3.0L 轿车 V6发动机 PGM-FI 系统部件位置(1)图 11-123 本田雅阁 3.0L 轿车 V6发动机 PGM-FI 系统部件位置(2)( 二) 真空系统的管路连接本田雅阁 3.0L 轿车 V6 发动机真空系统管路的布置如图11-124 和图 11-125 所示。图 11-124 本田雅阁 3.0L 轿车 V6 发动机真空系统图(1)图 11-125 本田雅阁 3.0L 轿车 V6 发动机真空系统图(2)1- 加热氧传感器 (H02S) 2-后置加热氧传感器 ( 后置 H02S) 3- 进气歧管绝对压力(MAP)传感器 4- 发动机冷却液温度 (ECT) 传感器 5- 进气温度 (IAT)传感器 6- 燃油喷射空气 (FIA)控制阀 7-怠速空气 (IAC) 控制阀 8-节气门体 (TB) 9-喷油器 10- 燃油脉冲缓冲器 11-燃油滤清器 12-燃油压力调节器 13- 燃油泵 (FP) 14-燃油箱 15-空气滤清器 16- 共振腔 17- 废气再循环 (EGR) 阀和升程传感器 18- 曲轴箱强制通风阀(PCV) 19- 三效催化转换器 20- 燃油蒸发排放 (EWAP)控制活性碳罐 21- 燃油蒸发排放净化控制电磁阀 22- 燃油蒸发和双通阀 23- 燃油箱蒸发排放阀 24-发动机支架控制电磁阀(三) 本田雅阁 3.0L 轿车 V6 发动机 PGM-FI 系统控制电路本田雅阁3.0L 轿车 V6 发动机 PGM-FI 系统的控制电路如图11-126 、图 11-127 和图11-128 所示。图 11-126 本田雅阁 3.0L 轿车 V6发动机 PGM-FI系统的控制电路(1)1- 蓄电池 (1OOA)*A 2-备用,A 巴 CC(40A)*A 3-点火主开关 (50A)*A 4.ACGS(15A)*A 5-1 号燃油泵 (15A)*B 6-6号燃油泵 (PCM) 定速巡航控制 (15A)*B 7-9号倒车灯仪表灯 (7.5A)*B 8-13号起动机信号 (7.5A)*B 9-13号备用时钟 (7.5A)*C 注:*A- 位于发动机室熔断丝/ 继电器盒 *B-位于驾驶席侧仪表板下熔断丝/ 继电器盒 *C-位于前乘客席侧仪表板下熔断丝/ 继电器盒图 11-127 本田雅阁 3.0L 轿车 V6 发动机 PGM-FI 系统的控制电路(2)图 11-128 本田雅阁 3.0L 轿车 V6 发动机 PGM-FI 系统的控制电路(3)(四) PGM-FI 系统故障处理在表 11-10 的每一行中, 对于有可能出现某种故障现象的ECM/PCM的各个子系统均按照检查顺序进行排列,因此检...
