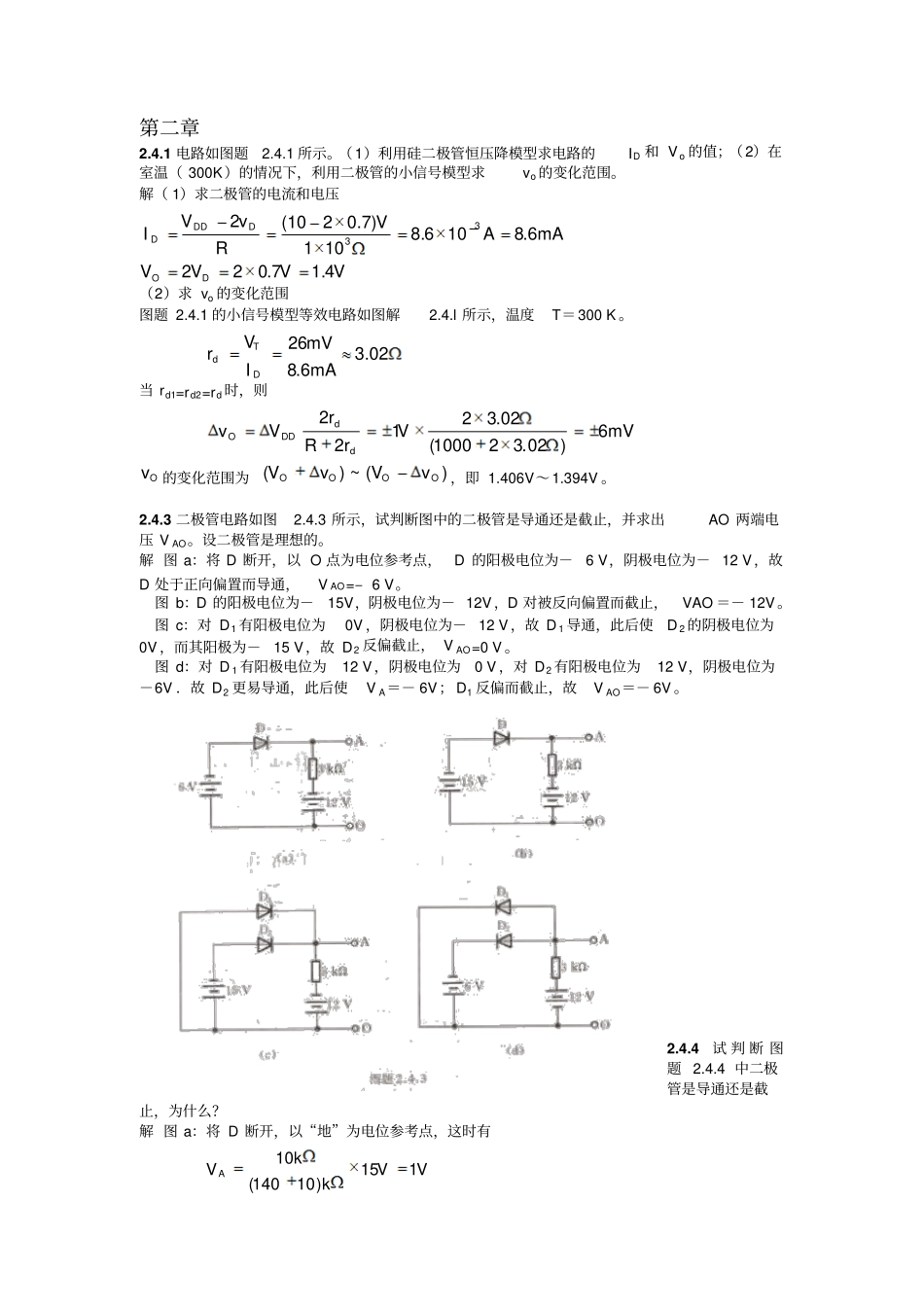

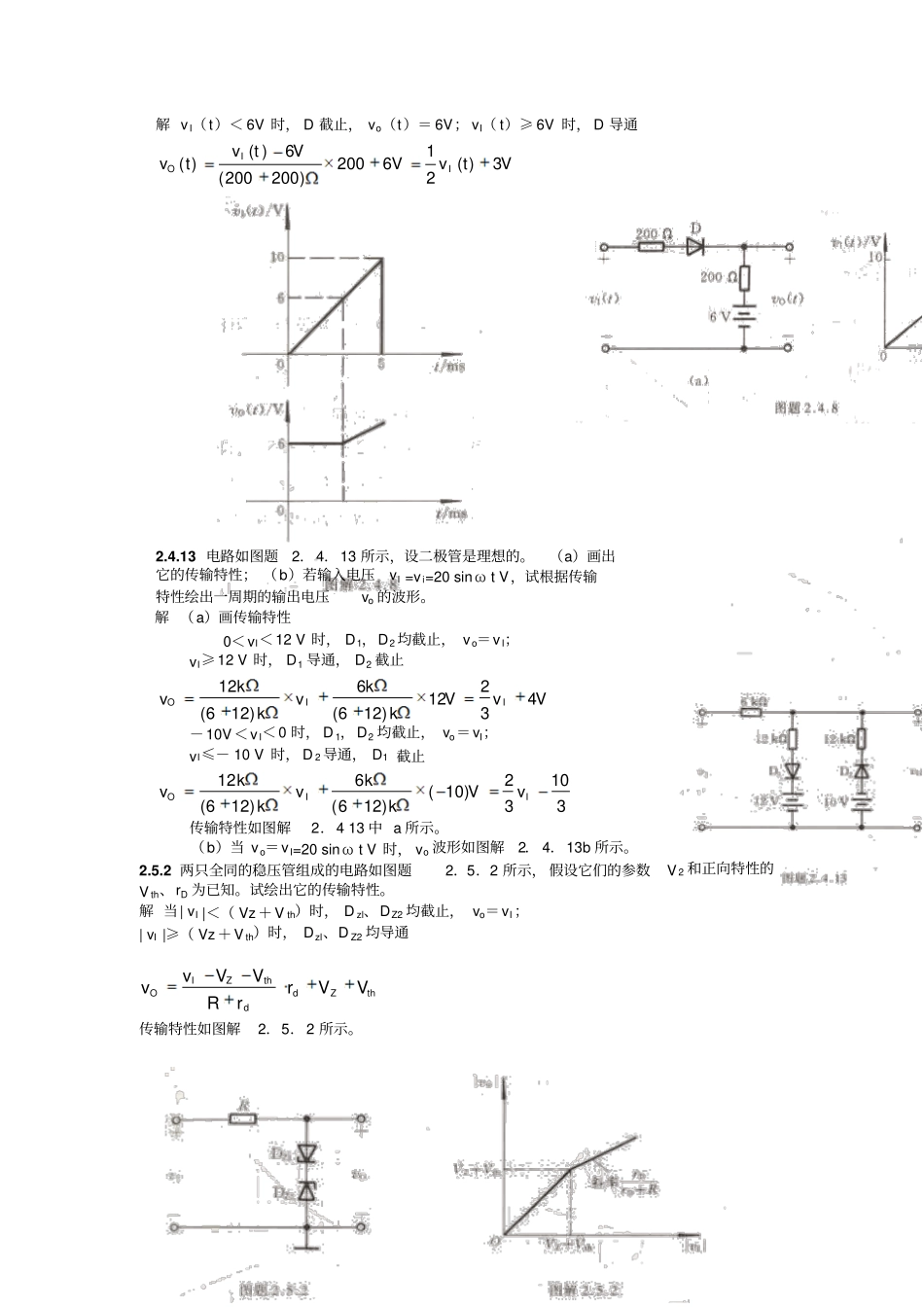

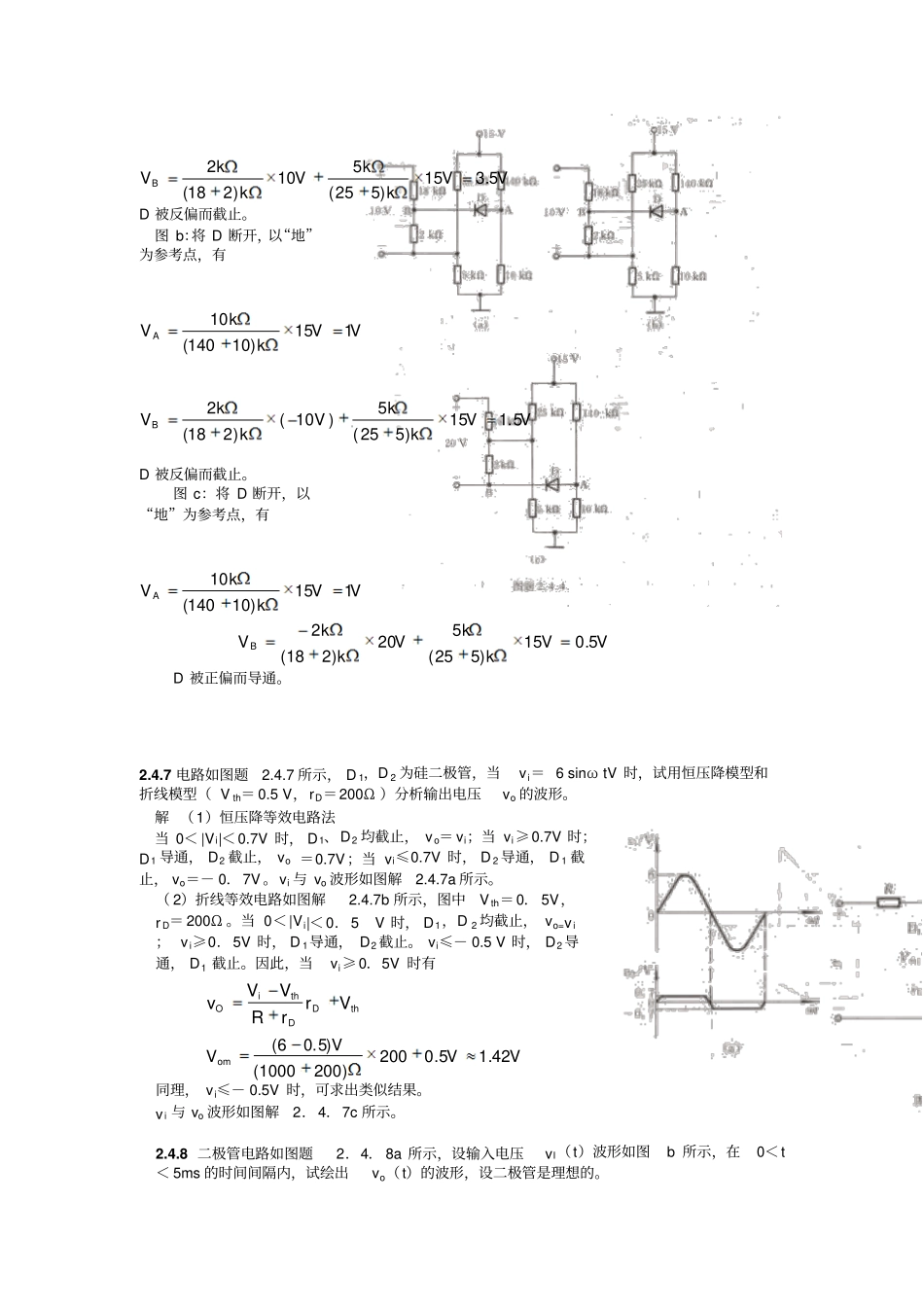

第二章2.4.1 电路如图题2.4.1 所示。（1）利用硅二极管恒压降模型求电路的ID 和 V o 的值；（2）在室温（ 300K）的情况下，利用二极管的小信号模型求vo 的变化范围。解（ 1）求二极管的电流和电压mAAVRvVIDDDD6.8106.8101)7.0210(233VVVVDO4.17.022（2）求 vo 的变化范围图题 2.4.1 的小信号模型等效电路如图解2.4.l 所示，温度T＝300 K 。02.36.826mAmVIVrDTd当 rd1=rd2=rd 时，则mVVrRrVvddDDO6)02.321000(02.32122Ov的变化范围为)(~)(OOOOvVvV，即 1.406V～1.394V 。2.4.3 二极管电路如图2.4.3 所示，试判断图中的二极管是导通还是截止，并求出AO 两端电压 V AO。设二极管是理想的。解 图 a：将 D 断开，以 O 点为电位参考点，D 的阳极电位为－6 V，阴极电位为－ 12 V，故D 处于正向偏置而导通，V AO=– 6 V。图 b：D 的阳极电位为－15V，阴极电位为－ 12V ，D 对被反向偏置而截止，VAO ＝－ 12V 。图 c：对 D1 有阳极电位为0V ，阴极电位为－ 12 V，故 D 1 导通，此后使D 2 的阴极电位为0V ，而其阳极为－15 V，故 D2 反偏截止， V AO=0 V 。图 d：对 D 1 有阳极电位为12 V，阴极电位为0 V ，对 D2 有阳极电位为12 V，阴极电位为－6V ．故 D2 更易导通，此后使V A＝－ 6V； D1 反偏而截止，故V AO＝－ 6V 。2.4.4试 判 断 图题 2.4.4 中二极管是导通还是截止，为什么？解 图 a：将 D 断开，以“地”为电位参考点，这时有VVkkV A115)10140(10VVkkVkkVB5.315)525(510)218(2D 被反偏而截止。图 b：将 D 断开，以“地”为参考点，有VVkkV A115)10140(10VVkkVkkVB5.115)525(5)10()218(2D 被反偏而截止。图 c：将 D 断开，以“地”为参考点，有VVkkV A115)10140(10VVkkVkkV B5.015)525(520)218(2D 被正偏而导通。2.4.7 电路如图题2.4.7 所示， D 1，D 2 为硅二极管，当v i＝ 6 sinω tV 时，试用恒压降模型和折线模型（ V th＝ 0.5 V，rD＝200Ω ）分析输出电压vo 的波形。解 （1）恒压降等效电路法当 0＜ |Vi|＜0.7V 时， D1、D2 均截止， v o＝ vi；当 vi≥0.7V 时；D1 导通， D2 截止， vo ＝0.7V；当 vi≤0.7V 时， D 2 导通， D 1 截止， vo＝－ 0．7V 。vi 与 vo 波形如图解2.4.7a 所示。（ 2）折线等效电路如图解2.4.7b 所示，图中V th＝0． 5V，r D＝ 200Ω 。当 0...
