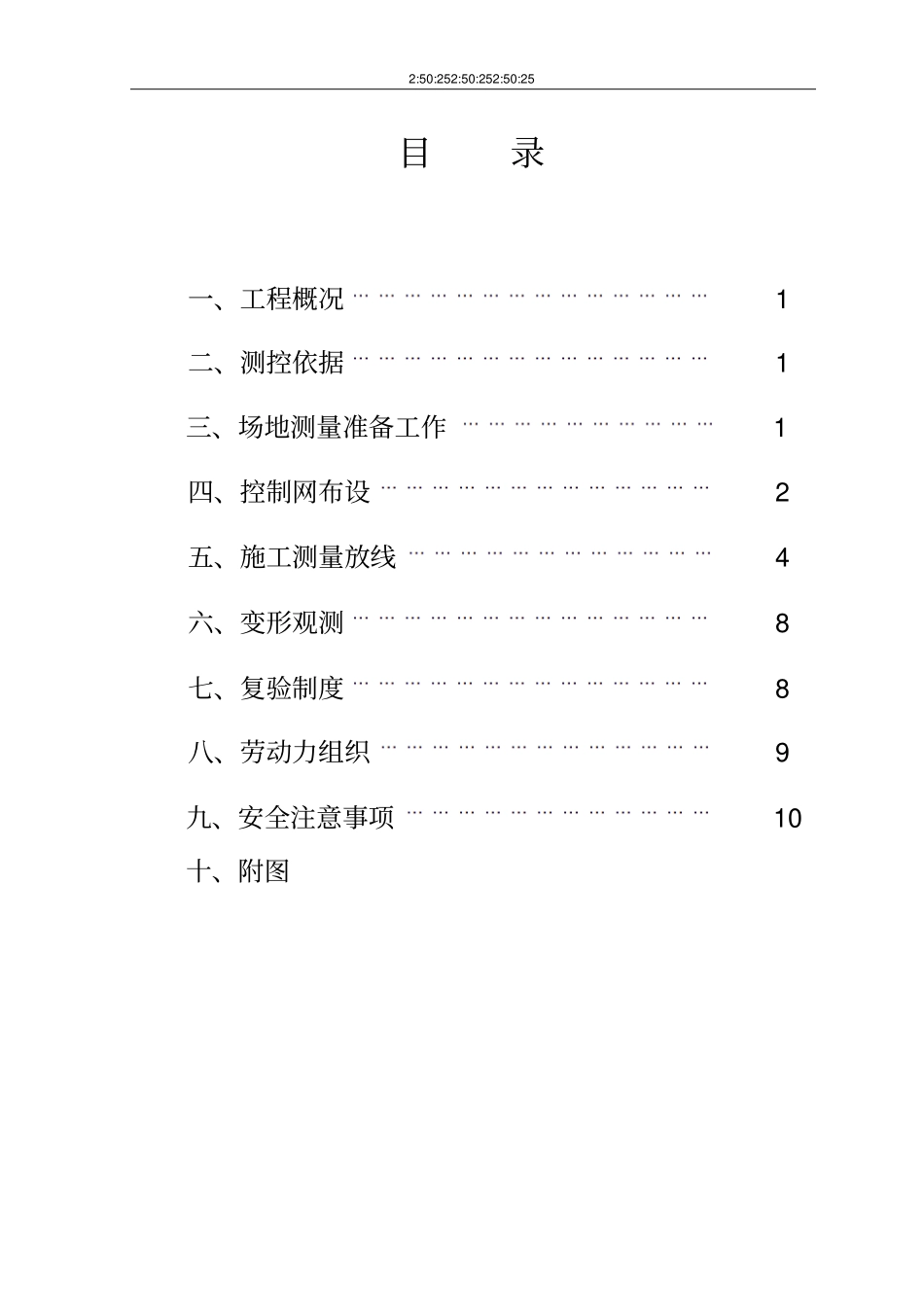

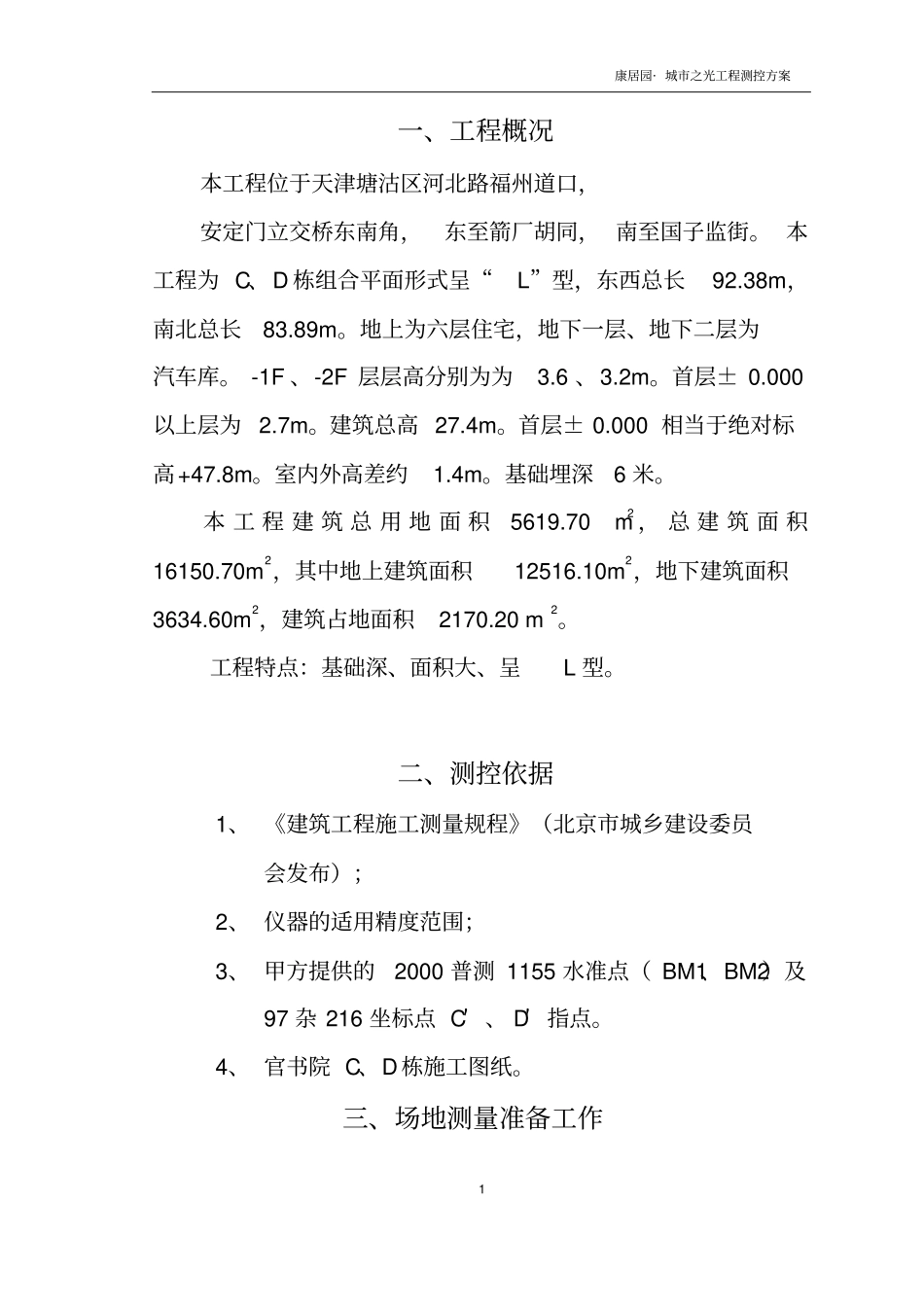

2:50:252:50:252:50:25 目录一、工程概况1二、测控依据1 三、场地测量准备工作1四、控制网布设2 五、施工测量放线4 六、变形观测8 七、复验制度8 八、劳动力组织9 九、安全注意事项10 十、附图康居园· 城市之光工程测控方案1 一、工程概况本工程位于天津塘沽区河北路福州道口，安定门立交桥东南角，东至箭厂胡同， 南至国子监街。 本工程为 C、D 栋组合平面形式呈“L”型，东西总长92.38m，南北总长83.89m。地上为六层住宅，地下一层、地下二层为汽车库。 -1F 、-2F 层层高分别为为3.6 、3.2m。首层± 0.000以上层为 2.7m。建筑总高 27.4m。首层± 0.000 相当于绝对标高+47.8m。室内外高差约1.4m。基础埋深6 米。本 工 程 建 筑 总 用 地 面 积5619.70 m2 ， 总 建 筑 面 积16150.70m2，其中地上建筑面积12516.10m2，地下建筑面积3634.60m2，建筑占地面积2170.20 m2。工程特点：基础深、面积大、呈L 型。二、测控依据1、 《建筑工程施工测量规程》（北京市城乡建设委员会发布）；2、 仪器的适用精度范围；3、 甲方提供的2000 普测 1155 水准点（ BM1、BM2）及97 杂 216 坐标点 C′ 、 D′ 指点。4、 官书院 C、D栋施工图纸。三、场地测量准备工作康居园· 城市之光工程测控方案2 1、测量仪器的选用： J 2型经纬仪一台、 DS3 型水准仪二台、塔尺二根、50m钢尺 2 把、对讲机1 对、线坠 2 只。 2、了解设计意图、学习和校核图纸。 3、根据设计总平面图与施工现场布置总平面图，大致确定施工位置及范围。四、控制网布设一、控制网点的设置 1. 平面控制网的测定根据现场实际情况，平面控制网是根据甲方提供的坐标点 C′ 、D′ 指用全站仪、 J2 经纬仪和 50 米钢尺定出楼座坐标控制桩点A、A’， C、C’，E、E’，G、G’,J 、J’,K 、K’,1 、1’,3 、3’，5，5’,6 、6’,8 、8’,10 、10’,11 、11’，共十三点。 2.高程控制网的测定高程控制网根据甲方提供的水准点BM1、BM2由 DS3 型水准仪附合测成BM1— a— D1— b— D2— D3— c— BM2的闭合水准，按四等水准测量施测。二、控制网的精度分析 1、平面控制网的精度分析本工程楼角定位坐标点用全站仪定出，内部轴线控制点则用 J2经纬仪及 50 米钢尺从楼角定位点引测定出。全站仪测距误差可分为两种，一种与距离成正比的乘长康居园· 城市之光工程测控方案3 数 a，还有一种与距离无关的加常...
