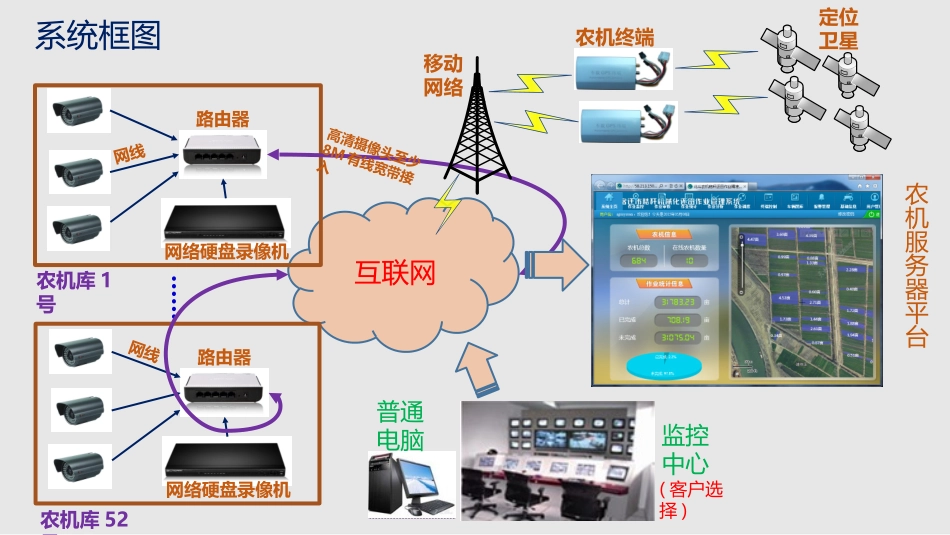

智慧农机库监控及农机定位方案互联网路由器网络硬盘录像机……网线移动网络定位卫星农机终端监控中心普通电脑(客户选择)农机库1号路由器网络硬盘录像机网线农机库52号系统框图农机服务器平台高清摄像头至少8M有线宽带接入平台视频监控功能多级架构及组织管理:•系统具有分布式多级架构功能,灵活的系统权限设置•用户可以任意设置一级监控中心和二级分监控中心•一级中心具有最高的控制管理权限,可以管理整个系统的监控设备•二级中心只具有管理本区域内的的监控,在未经总中心授权的情况下无法进行跨区的管理•电子地图明确在平面布置图上显示摄像机实际安装位置和设备名称•同时用户可以通过多级的电子地图简明、直观的查看任意一路的摄像机的图像。•显示效果如右图,点击有图中的标点,进入二级画面,选择摄像头平台视频监控功能多级电子地图浏览:平台视频监控功能远程实时监控•用户根据其自身的管理权限、查看权限和控制权限,通过网络对其区域的任意一只摄像机进行远程的实时监控。•并可以远程控制摄像机。•客户端支持1、4、9、16画面的显示,并可以任意切换,支持视频轮巡功能,提高了监控的安全性。•支持本地、远程存储•本地存储每路视频占用硬盘空间(视频质量720P)20G/天•音频:691.2M/天*通道•本地最大支持4T硬盘视频存储平台视频监控功能平台视频监控功能流媒体及视频异地存储•系统支持图像转发功能•当用多个用户同时对同一台摄像机的图像进行实时查看时,通过视频流媒体服务器对图像的实时转发•减低监控系统对同一个监控点的视频带宽的占用,避免出现网络阻塞造成内部业务中断的事故。•同时,设置视频图像远程存储服务•当某一个存储的图像被一个用户调用后,系统同时在监控中心服务器中保存以备以后其他用户的调阅,•减低网络带宽的占用同时提高调阅速度,降低管理人员的工作等待时间。•用户可以通过网络对查询和回放任意一台监控保存的图像资料,对重要的录像资料可以任意根据时间段下载到监控中心刻录,永久备份。•可以多路同时回放录像资料。•根据保密原则,可以设置分控端用户只可以查询和回放图像资料,不具备下载保留功能。平台视频监控功能远程录像资料查询调阅农机终端实时定位全面掌握农机地理分布情况,为农机引导和协调跨区作业提供科学依据。平台农机监控管理功能农机终端作业轨迹回放全面掌握农机行驶及作业情况,了解农机作业过程中的位置变化情况,掌握农机作业过程中的速度变化情况。平台农机监控管理功能农机终端报表统计对农机状态和作业数据进行分析和处理,在图形和表格中进行直观展示。平台农机监控管理功能农机终端作业审核可以调取终端上传的农机作业数据和作业现场影像图,对农机作业质量进行审核。平台农机监控管理功能农机终端基础信息管理对农机信息、机具机型信息、北斗终端信息、农机操作人员信息、机构信息等信息进行快速查询和科学有效的管理,并对各类信息之间的关联关系进行维护。平台农机监控管理功能农机终端手机APP为农机合作组织和农机手量身定制手机APP。提供农机实时监控、作业数据统计、维修保养提醒、故障预警等服务,方便随时掌握农机位置和状态,及时对农机进行维护和管理。主要设备农机库监控网络硬盘录像机网络摄像头农机定位终端农机定位终端农机终端配套拍照摄像头主要设备汇报完毕感谢聆听
