智能电网的提出与发展VIP免费

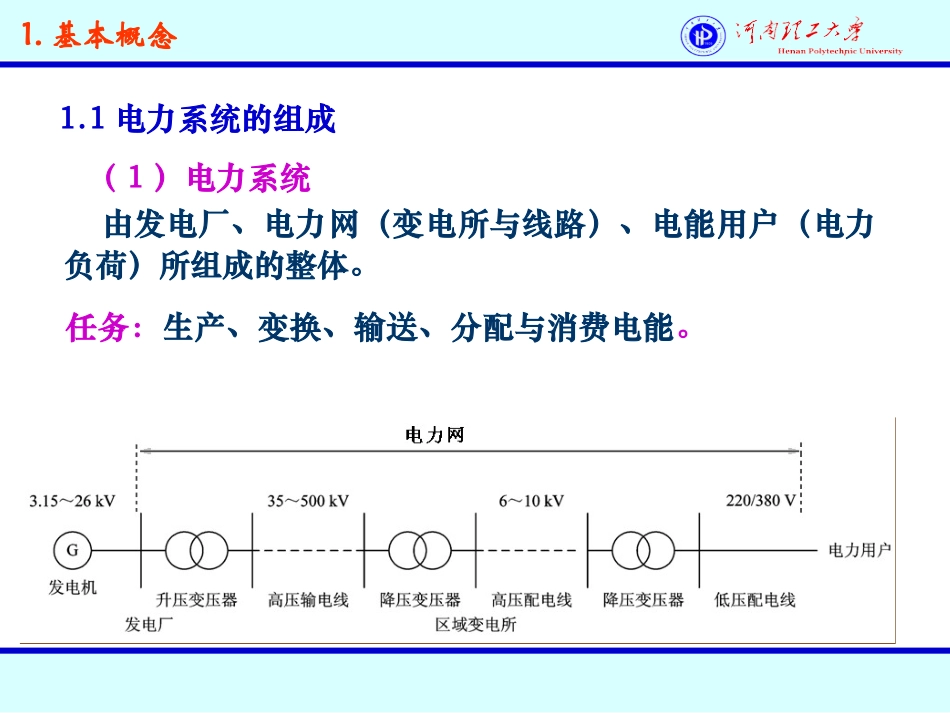

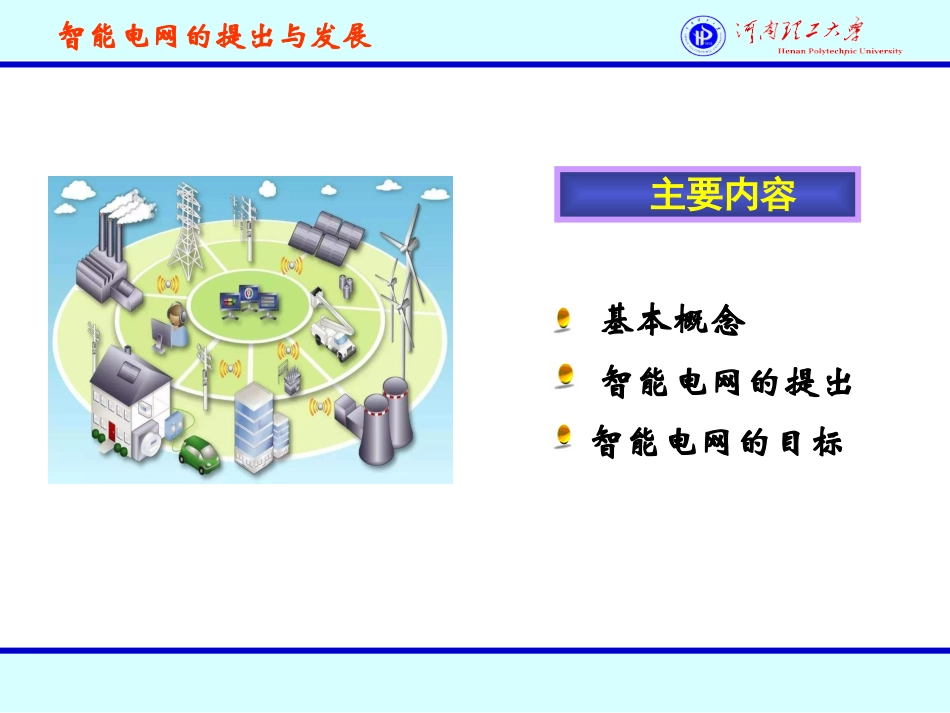

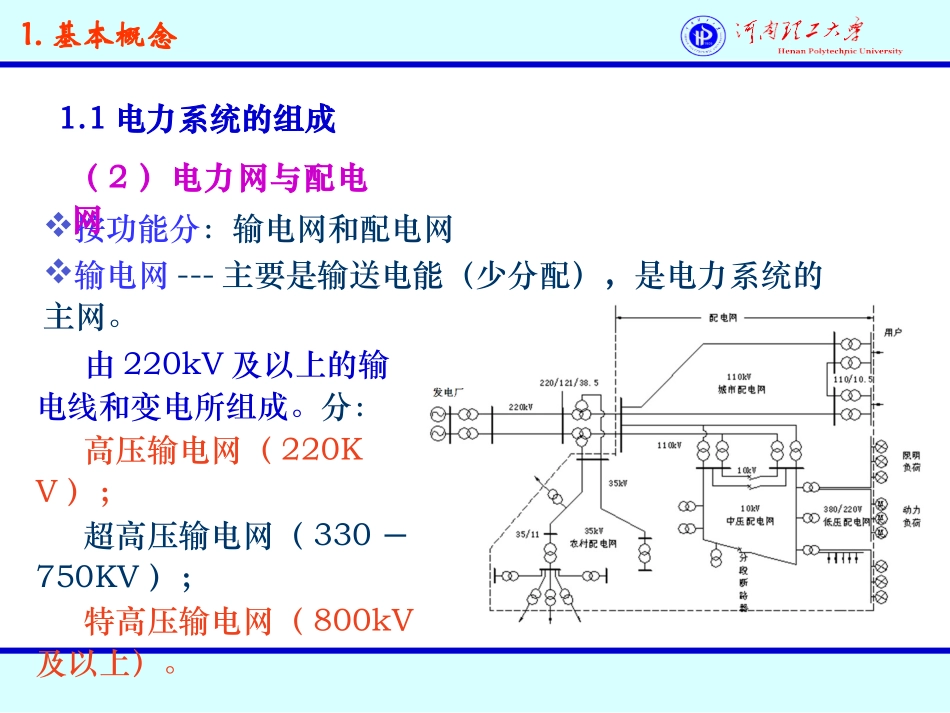

智能电网的提出与发展主要内容智能电网的提出基本概念智能电网的目标1.基本概念（1）电力系统由发电厂、电力网（变电所与线路）、电能用户（电力负荷）所组成的整体。任务：生产、变换、输送、分配与消费电能。1.1电力系统的组成按功能分：输电网和配电网输电网---主要是输送电能（少分配），是电力系统的主网。由220kV及以上的输电线和变电所组成。分：高压输电网（220KV）；超高压输电网（330－750KV）；特高压输电网（800kV及以上）。1.基本概念1.1电力系统的组成（2）电力网与配电网配电网—位于输电网络与用户之间，主要起分配电能作用。由110kV及其以下的配电线路和配电变压器组成。按供电区功能分：城市配电网、农村配电网、工厂配电网等。按电压等级分：高压配电网(110kV)、中压配电网(3、6、10、35kV)、低压配电网(220、380V)。1.基本概念（2）电力网与配电网1.1电力系统的组成1.基本概念（3）电力系统中的基本元件（设备)系统元件：是指构成电力系统的电气元件（或称电气设备)一次系统设备：系统中的发电、输变电与供配电等环节叫做一次系统。如：发电设备（发电机）、输电线路、变压器、各类开关等。1.1电力系统的组成1.基本概念（3）电力系统中的基本元件（设备)二次系统设备：包括继电保护、测量和调度等环节。继电保护：对系统进行保护。当系统出现故障(如短路、过电流、断相、接地等)时，自动动作，切除故障线路与设备；测量元件：对电力系统的运行参数进行在线测定和显示，如电压、电流、功率、功率因数等；调度元件：负荷分配、功率平衡、电压调整、线路的投入与切除等工作。1.1电力系统的组成智能电网：以物理电网为基础(中国的智能电网是以特高压电网为骨干网架、各电压等级电网协调发展的坚强电网为基础)，将现代先进的传感测量技术、通讯技术、信息技术、计算机技术和控制技术与物理电网高度集成高度集成而形成的新型电网。1.2智能电网的定义智能电网=智能输电网+智能配电网1.基本概念一次、二次设备智能化与网络化；调度管理网络化与智能化火力风力水力发电—变电—输电—变电—配电—用电太阳能……智能电网就是对这一过程实现自动、可视、互动、智能化智能电网的作用：1.基本概念1.2智能电网的定义美国智能电网发展里程碑200120032004200520092030DOE与NETL（美国国家能源技术实验室）合作发起了“现代电网(MGI)”研究,TheModernGridInitiative:aVisionforthemoderngrid.Mar.2007.NETL美国电科院（EPRI）开始“Intelligrid”(智能电网）研究布什总统要求美国能源部（DOE）致力于电网现代化，DOE发布“Grid2030”---电力的下一个100年的国家设想DOE启动电网智能化(GridWise）项目之后，研究机构、信息服务商和设备制造商与电力企业合作，纷纷推出自己的智能电网方案和实践奥巴马将智能电网提升为美国国家战略年份2.智能电网的提出与发展驱动因素：美国美国::２００３年美加大停电后，美国电力行业决心利用信息技２００３年美加大停电后，美国电力行业决心利用信息技术对陈旧老化的电力设施进行彻底改造，开展智能电网研究，术对陈旧老化的电力设施进行彻底改造，开展智能电网研究，以期建设满足智能控制、智能管理、智能分析为特征的灵活以期建设满足智能控制、智能管理、智能分析为特征的灵活应变的智能电网应变的智能电网..2.智能电网的提出与发展驱动因素：2.智能电网的提出与发展2003年8.14美加大停电堪称电力领域的“9.11”事件暴露了发达国家电力系统不安全。2003年8月14日，美国和加拿大东部广大地区遭遇了当地历史上最大规模的停电，1000万人无电可用。加拿大最大的城市多伦多，地铁运输全部停顿，许多乘客在30摄氏度的高温下手足无措。加拿大首都渥太华也没能幸免。停电还袭击了美国东部地区，纽约、底特律和克利夫兰电力都全部中断。纽约市地铁全部瘫痪，成千上万名在地铁车站内等车的乘客呆在黑暗中。全市的地面交通也全面停止，人行道和马路上挤满了步行的人群。纽约州随即被宣布进入紧急状态。技术人员缺乏，技术陈旧，调度跟不上2.智能电网的提出与发展欧洲智能电网发展里程碑成立“智能电网(SmartGrids)欧洲技术论坛”...
