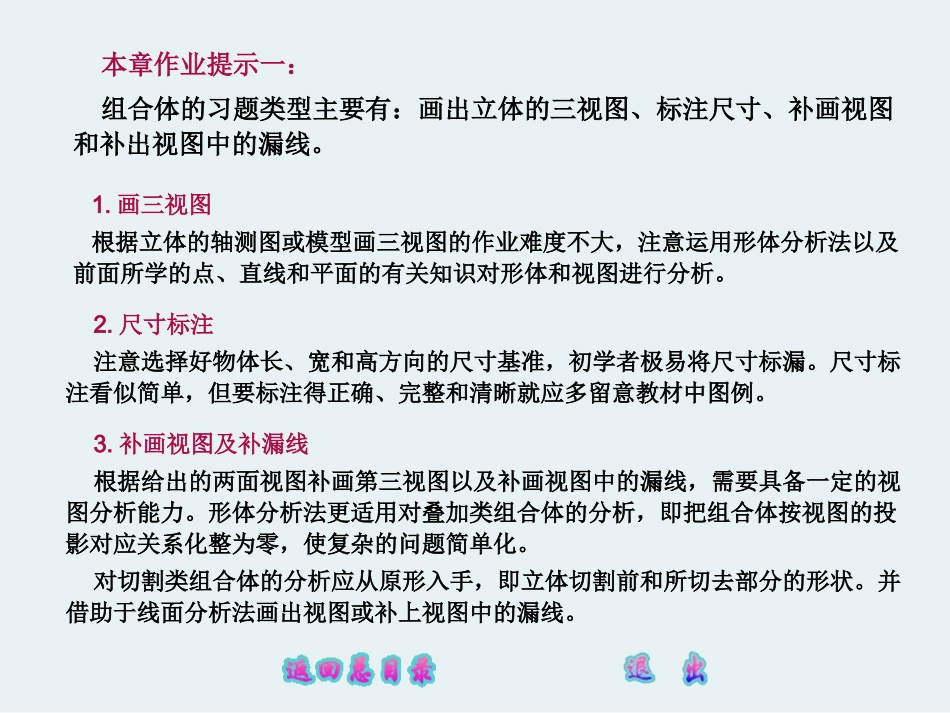

本章作业提示一：组合体的习题类型主要有：画出立体的三视图、标注尺寸、补画视图和补出视图中的漏线。1.画三视图根据立体的轴测图或模型画三视图的作业难度不大，注意运用形体分析法以及前面所学的点、直线和平面的有关知识对形体和视图进行分析。2.尺寸标注注意选择好物体长、宽和高方向的尺寸基准，初学者极易将尺寸标漏。尺寸标注看似简单，但要标注得正确、完整和清晰就应多留意教材中图例。3.补画视图及补漏线根据给出的两面视图补画第三视图以及补画视图中的漏线，需要具备一定的视图分析能力。形体分析法更适用对叠加类组合体的分析，即把组合体按视图的投影对应关系化整为零，使复杂的问题简单化。对切割类组合体的分析应从原形入手，即立体切割前和所切去部分的形状。并借助于线面分析法画出视图或补上视图中的漏线。习题集P19习题集P19习题集P19习题集P22习题集P22习题集P23习题集P23习题集P23习题集P24习题集P24习题集P24习题集P25习题集P25习题集P26习题集P26习题集P26
