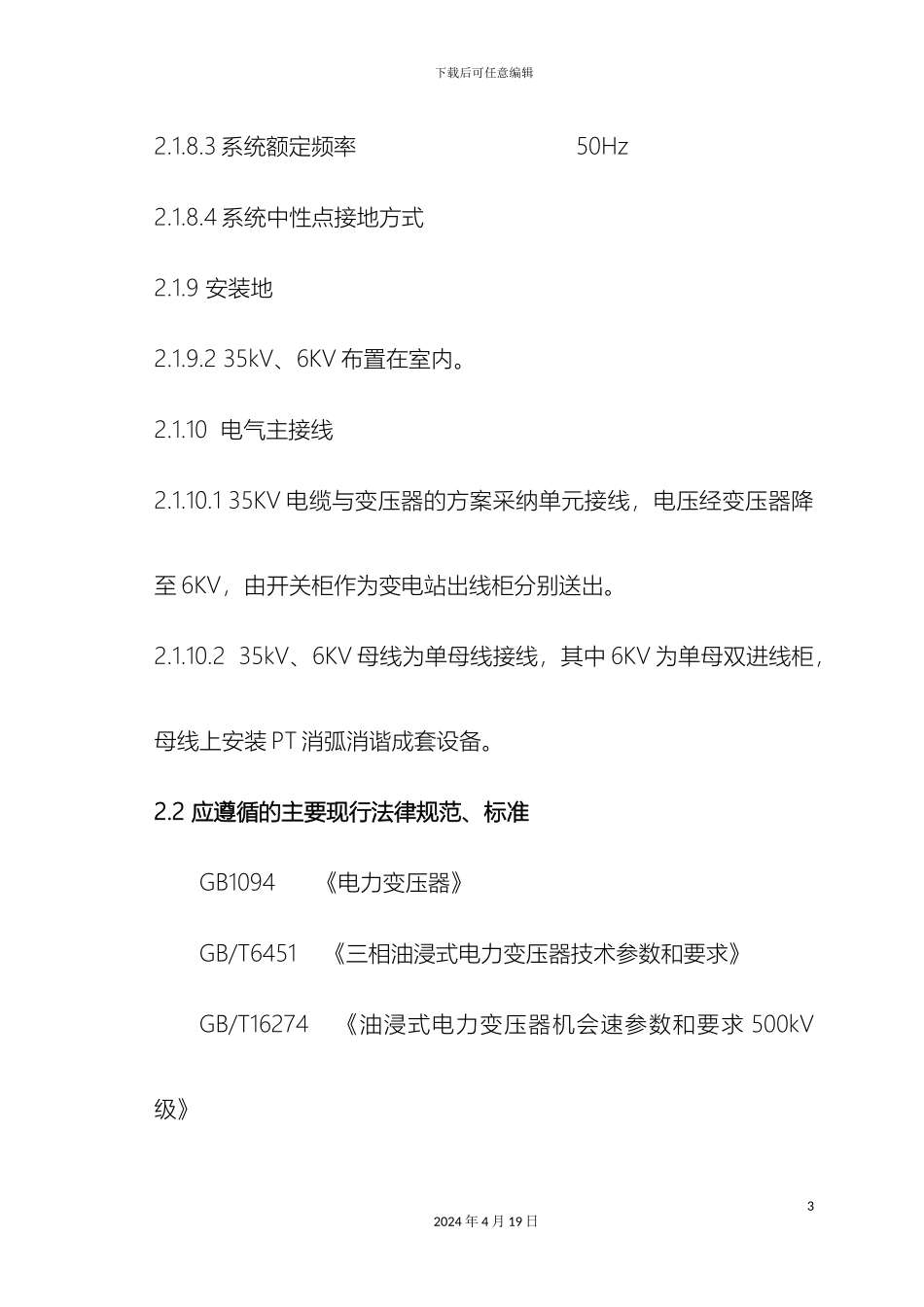

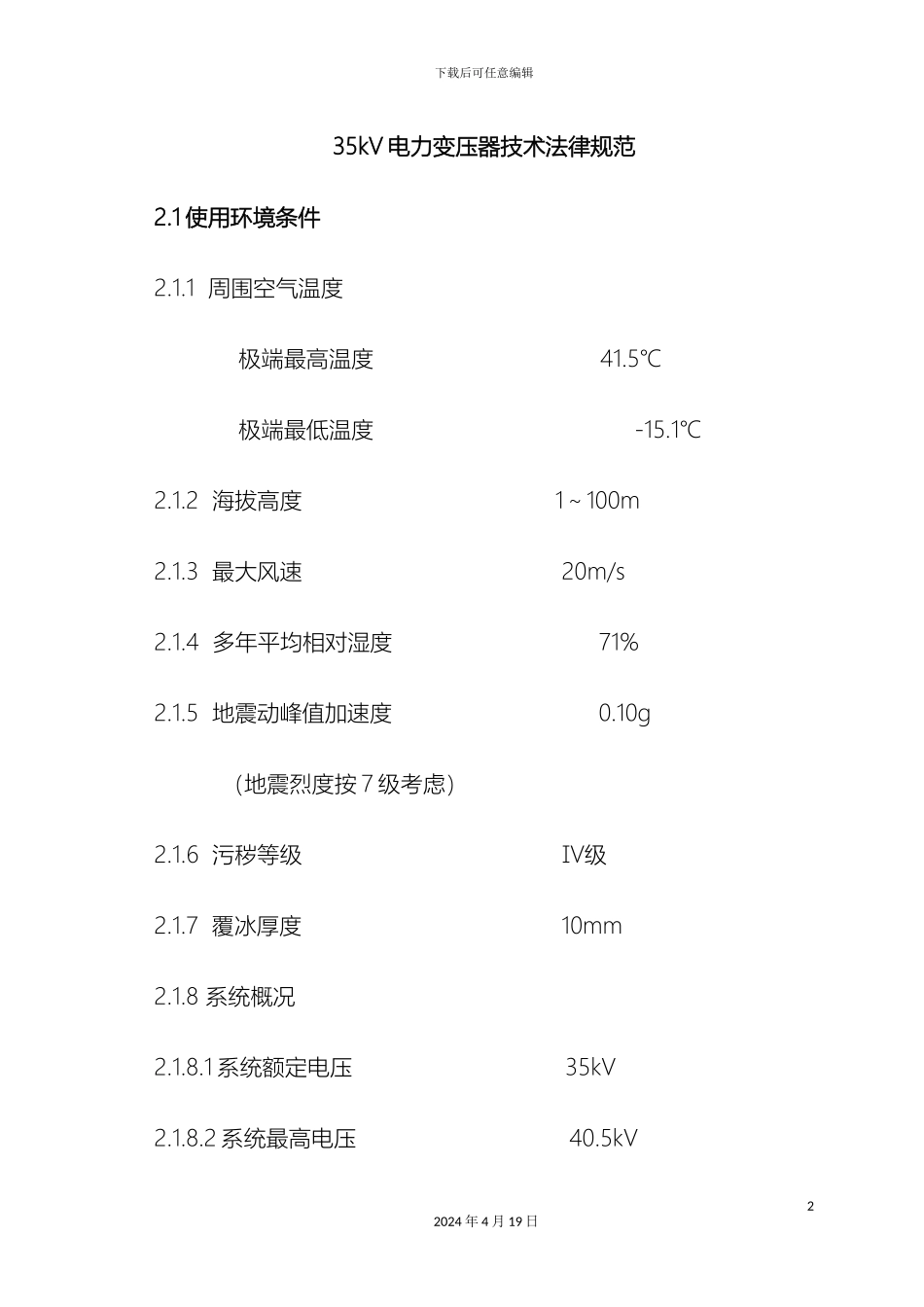

下载后可任意编辑35kV 电力变压器技术法律规范 112024 年 4 月 19 日下载后可任意编辑35kV 电力变压器技术法律规范2.1 使用环境条件2.1.1 周围空气温度极端最高温度 41.5℃极端最低温度 -15.1℃2.1.2 海拔高度 1～100m2.1.3 最大风速 20m/s2.1.4 多年平均相对湿度 71%2.1.5 地震动峰值加速度 0.10g（地震烈度按 7 级考虑）2.1.6 污秽等级 Ⅳ级2.1.7 覆冰厚度 10mm2.1.8 系统概况2.1.8.1 系统额定电压 35kV2.1.8.2 系统最高电压 40.5kV22024 年 4 月 19 日下载后可任意编辑2.1.8.3 系统额定频率 50Hz2.1.8.4 系统中性点接地方式 2.1.9 安装地2.1.9.2 35kV、6KV 布置在室内。2.1.10 电气主接线2.1.10.1 35KV 电缆与变压器的方案采纳单元接线，电压经变压器降至 6KV，由开关柜作为变电站出线柜分别送出。2.1.10.2 35kV、6KV 母线为单母线接线，其中 6KV 为单母双进线柜，母线上安装 PT 消弧消谐成套设备。2.2 应遵循的主要现行法律规范、标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器机会速参数和要求 500kV级》32024 年 4 月 19 日下载后可任意编辑GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《沟通高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火法律规范》42024 年 4 月 19 日下载后可任意编辑GB5027 《电力设备典型消防规程》GB4109 《沟通电压高于 1000V 的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB 1208 《电流互感器》GB 16847 《保护用电流互感器暂态特性技术要求》DL/T 725 《电力用电流互感器订货技术条件》GB/T5582 《高电压电力设备外绝缘污秽等级》GB50150 《电气装置安装工程电气设备交接试验标准》JB/T5356 《电流互感器试验导则》GB／T 1804 《一般公差 未注公差的线性和角度尺寸的公差》GB 4208 《外壳的防护等级(IP 代码)》GB/T 11022 《高压开关设备...
