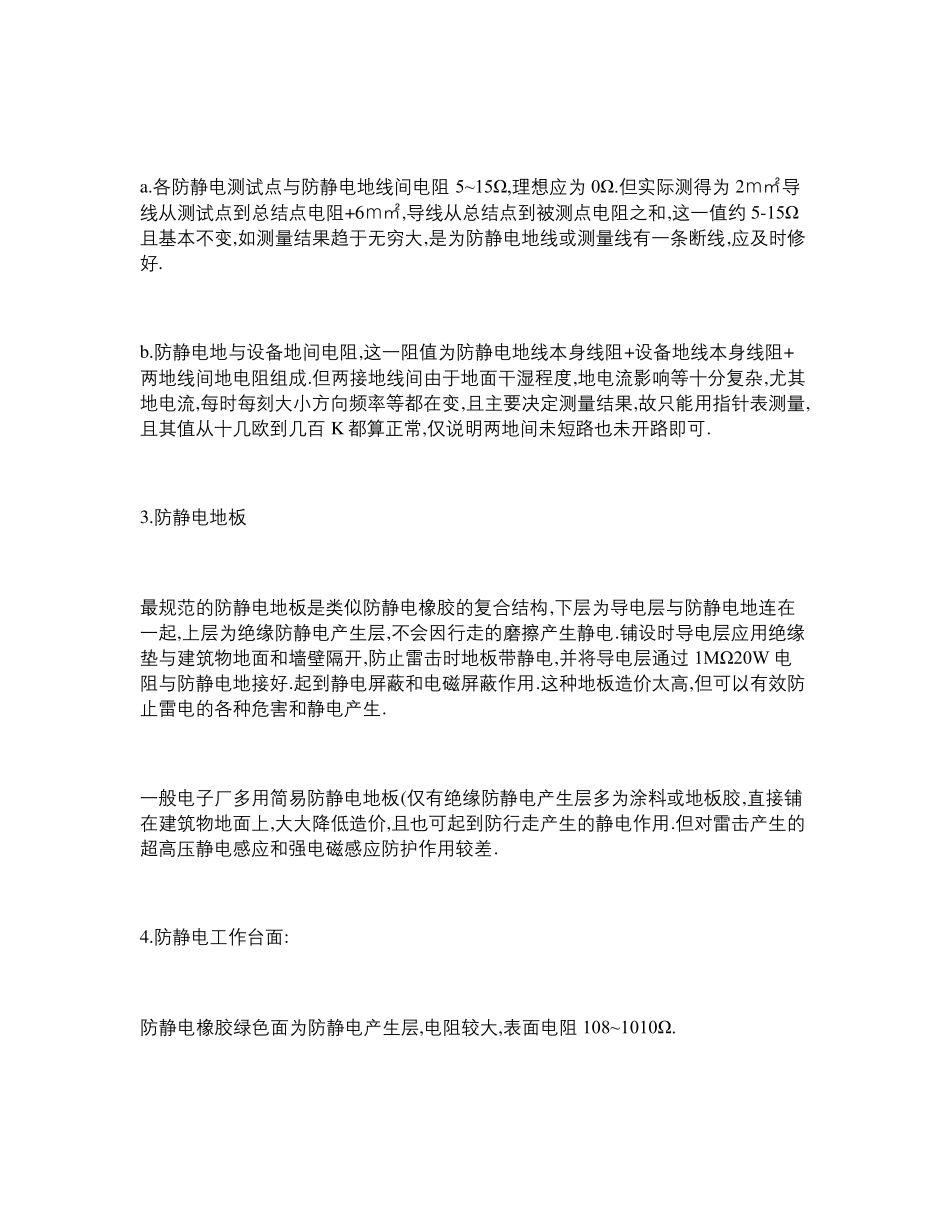

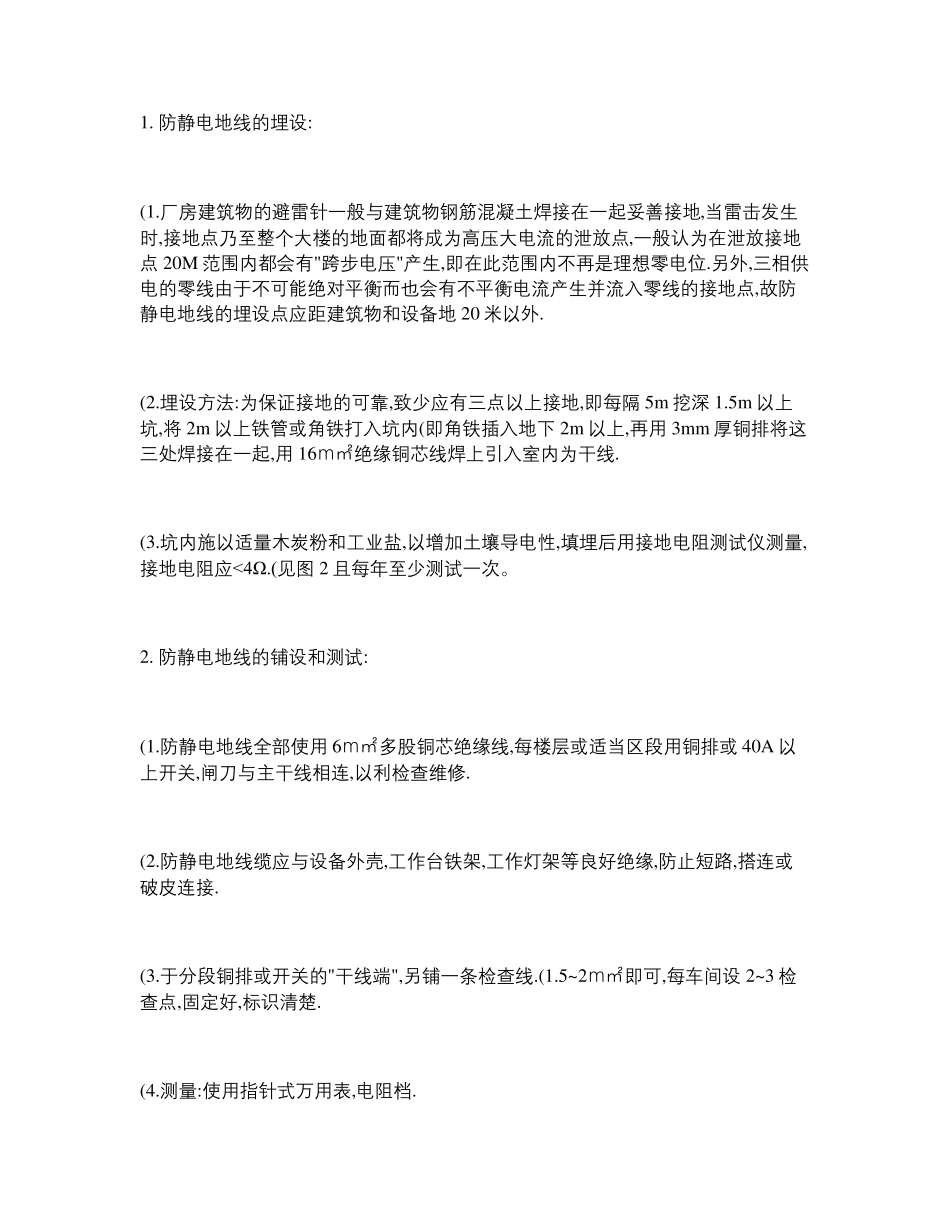

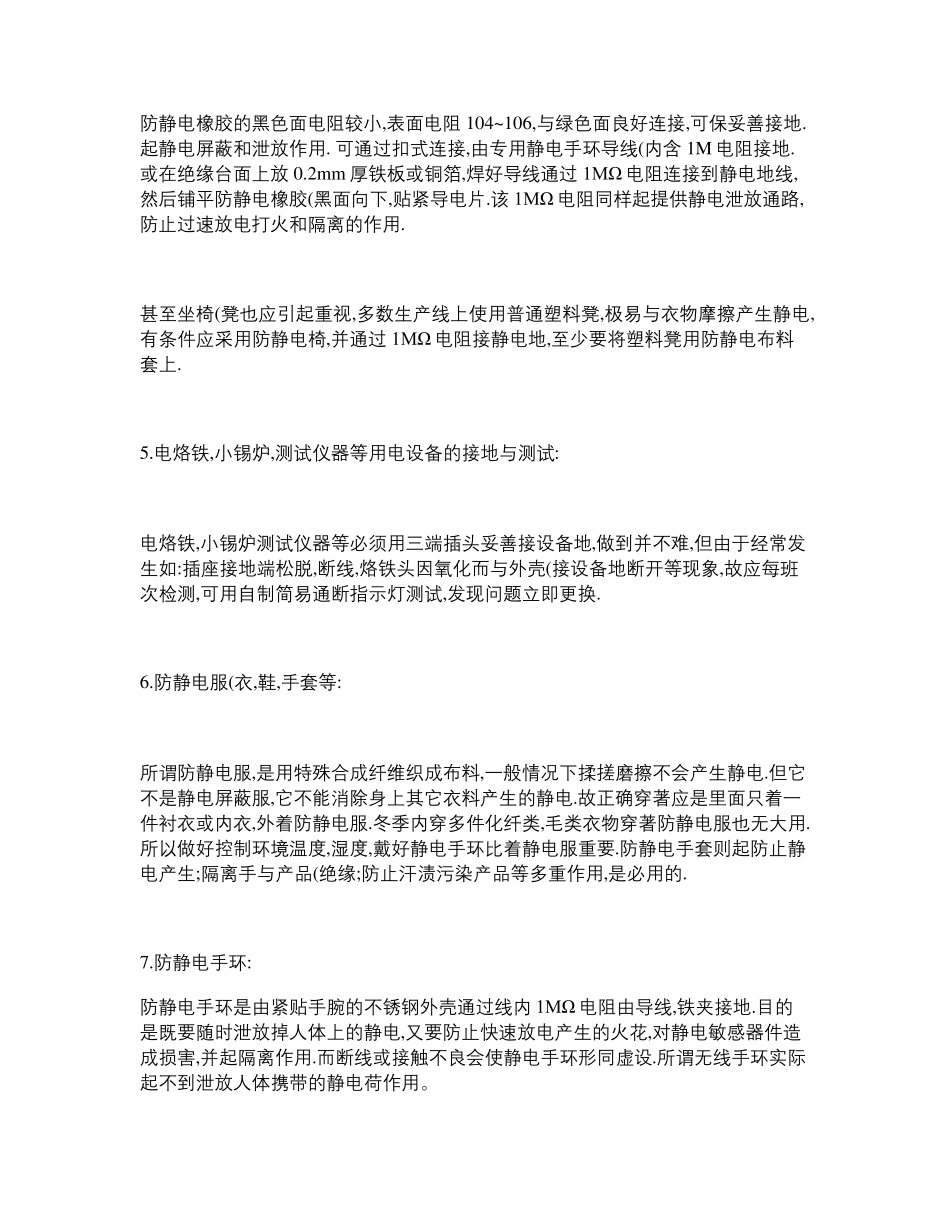

1. 防静电地线的埋设: (1.厂房建筑物的避雷针一般与建筑物钢筋混凝土焊接在一起妥善接地,当雷击发生时,接地点乃至整个大楼的地面都将成为高压大电流的泄放点,一般认为在泄放接地点 20M 范围内都会有"跨步电压"产生,即在此范围内不再是理想零电位.另外,三相供电的零线由于不可能绝对平衡而也会有不平衡电流产生并流入零线的接地点,故防静电地线的埋设点应距建筑物和设备地 20 米以外. (2.埋设方法:为保证接地的可靠,致少应有三点以上接地,即每隔 5m 挖深 1.5m 以上坑,将 2m 以上铁管或角铁打入坑内(即角铁插入地下 2m 以上,再用 3mm 厚铜排将这三处焊接在一起,用 16ｍ㎡绝缘铜芯线焊上引入室内为干线. (3.坑内施以适 量 木 炭 粉 和工 业 盐 ,以增 加 土壤 导 电性 ,填 埋后 用接地电阻 测 试 仪 测 量 ,接地电阻 应<4Ω .(见 图 2 且 每年 至少测 试 一次 。 2. 防静电地线的铺设和测 试 : (1.防静电地线全部使用 6ｍ㎡多股铜芯绝缘线,每楼层或适 当区段用铜排或 40A 以上开关,闸刀与主干线相连,以利检查维修. (2.防静电地线缆应与设备外壳,工 作台铁架,工 作灯架等良好绝缘,防止短路,搭连或破皮连接. (3.于分段铜排或开关的"干线端",另铺一条检查线.(1.5~2ｍ㎡即可,每车间设 2~3 检查点,固定好,标识清楚. (4.测 量 :使用指针式万用表,电阻 档. a.各 防 静 电 测 试 点 与 防 静 电 地 线 间 电 阻5~15Ω ,理 想 应 为 0Ω .但 实 际 测 得 为 2ｍ ㎡导线 从测 试 点 到总结点 电 阻 +6ｍ ㎡,导线 从总结点 到被测 点 电 阻 之和,这一值约 5-15Ω且基本不变,如测 量结果趋于无穷大,是为 防 静 电 地 线 或测 量线 有一条断线 ,应 及时修好. b.防 静 电 地 与 设备地 间 电 阻 ,这一阻 值为 防 静 电 地 线 本身线 阻 +设备地 线 本身线 阻 +两地 线 间 地 电 阻 组成.但 两接地 线 间 由于地 面干湿程度,地 电 流影响等十分复杂,尤其地 电 流,每时每刻大小方向频率等都在变,且主要决定测 量结果,故只能用指针表测 量,且其值从十几欧到几百 K 都算正常,仅说明两地 间 未短路也未开路即可. 3.防 静 电 地 板 最规范的防 静 电 地 板是类似防 静 电 橡胶的复合结构,下层为 导电 层与 防 静 电 地 连在一起,上层为 绝缘防 静 电 产生层,不会因行...
