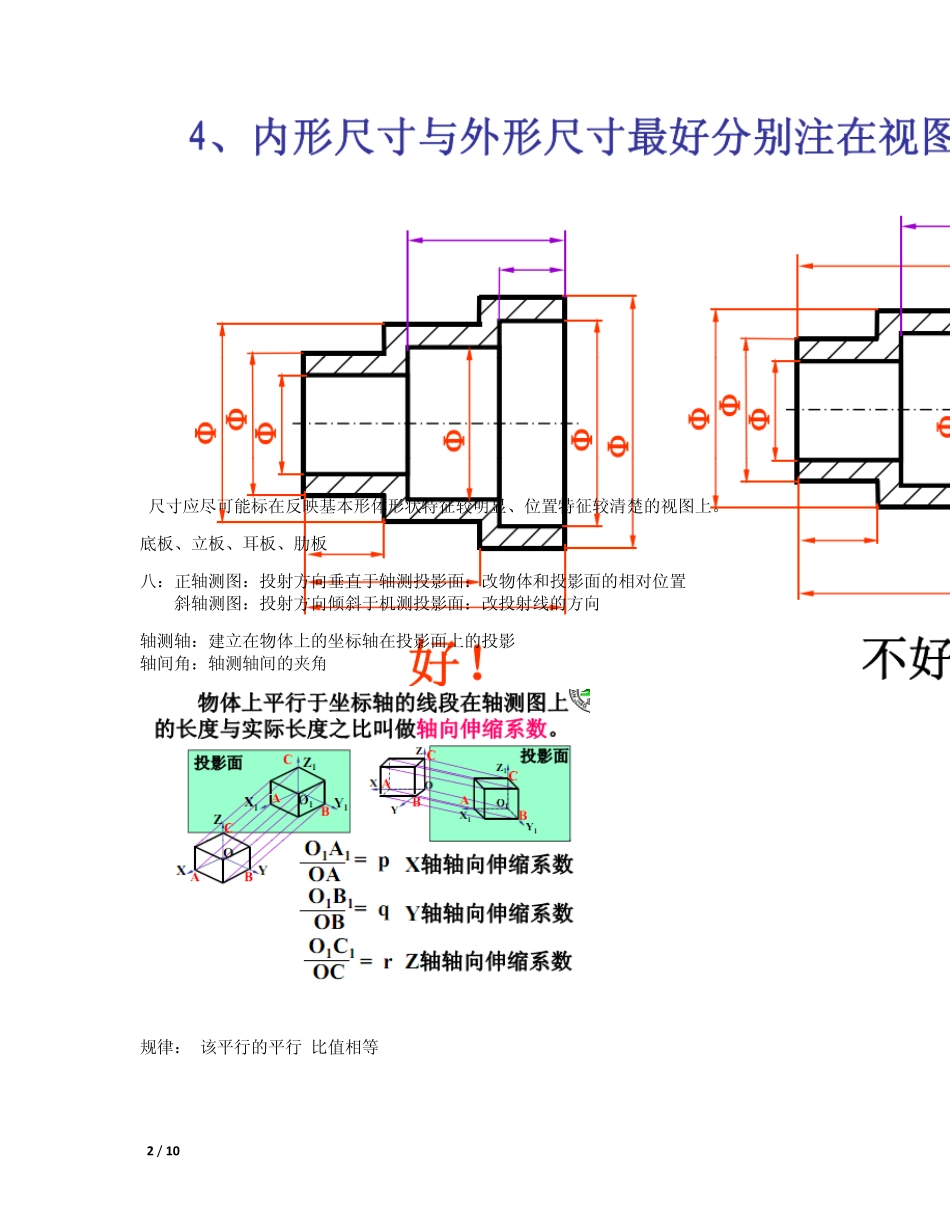

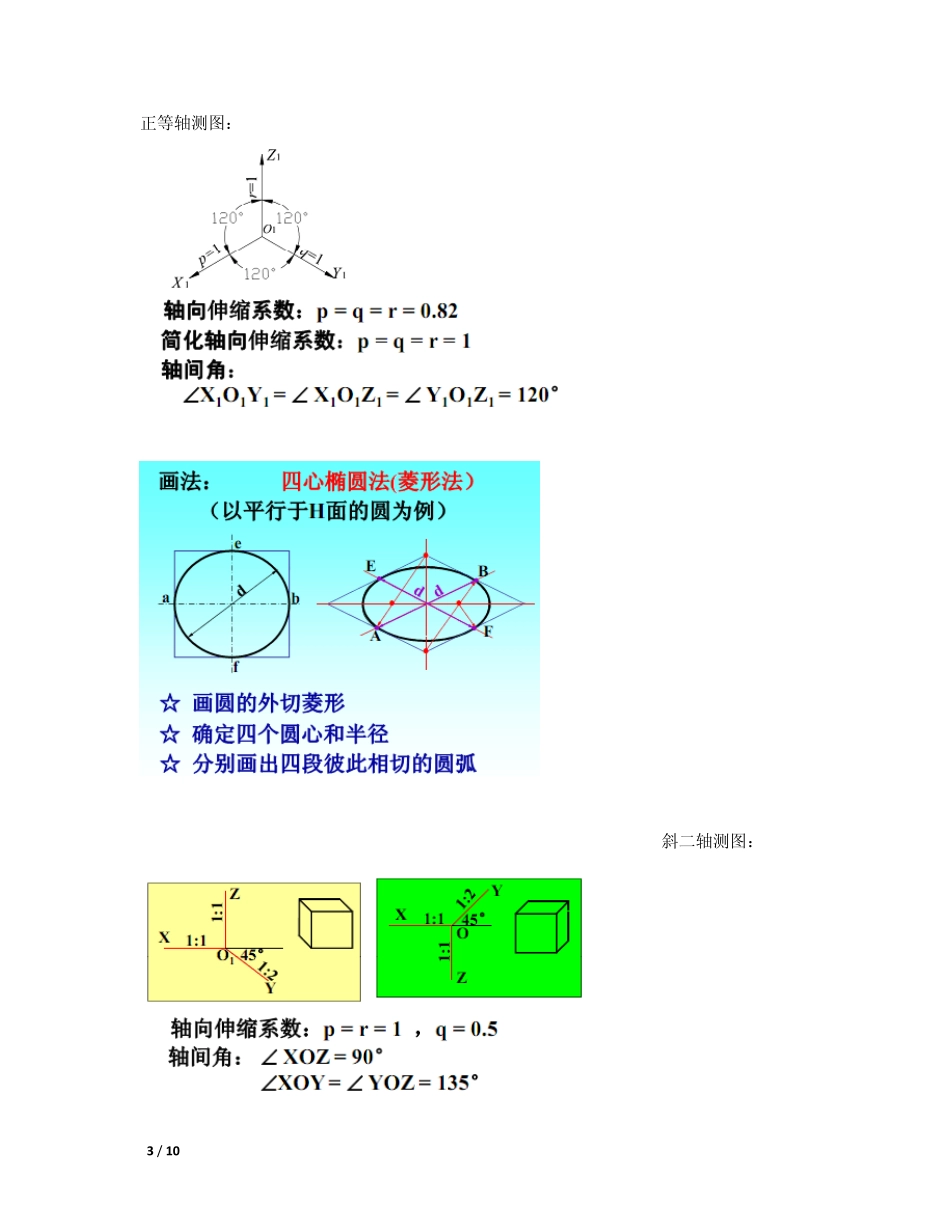

1 / 10 六：1.相贯线概念： 特性：表面、共有、封闭 求法：面上找点法、辅助平面法 2.当两圆柱正交，小圆柱穿大圆柱时，相贯线在非集聚性投影上总是向大圆柱里弯曲； 当两圆柱直径相等时，相贯线在空间为两个椭圆，其投影变为直线。 七：3.组合体的组成方式：叠加、截切、综合 4.形体之间的表面过渡关系：1）无线、有线、实线；2）表面相切、相切处无线；3）两形体相交时在相交处应画出交线。 5.组合体的画图和读图方法：形体分析法、面形分析法。 6.尺寸标注方法： 1）基本要求：正确、完整、清晰； 2）尺寸基准：标注尺寸在起点称为基准。【底面、轴线、对称中心线、主要端面】 3）分类：定型、定位、总体尺寸 4）*不能在截交线、相贯线上标注尺寸。 *先要选择尺寸基准（长宽高三方向）【通常是：对称中心面、底面、大尺寸端面、重要回转体轴】 *端部为回转面时不能标注总体尺寸； *尺寸标注要清晰； *同一基本体的尺寸尽量集中标注； *定型尺寸尽量标在特征明显的视图上 *同轴回转体直径尽量注在同一个非圆视图上 *尽量避免从虚线引出尺寸 *尺寸尽量标在视图外 *与两个视图有关的尺寸尽量注在两视图之间 *避免尺寸界线与轮廓线或尺寸线相交 *同一方向的串联尺寸排在一条直线上 *尽量标在视图外面 *同心圆柱的直径尺寸，最好注在非圆的视图上。 *相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。 2 / 10 *尺寸应尽可能标在反映基本形体形状特征较明显、位置特征较清楚的视图上。 底板、立板、耳板、肋板 八：正轴测图：投射方向垂直于轴测投影面：改物体和投影面的相对位置 斜轴测图：投射方向倾斜于机测投影面：改投射线的方向 轴测轴：建立在物体上的坐标轴在投影面上的投影 轴间角：轴测轴间的夹角 规律：*该平行的平行*比值相等 3 / 10 正等轴测图： 斜二轴测图： 4 / 10 各个方向都有圆时，采用正轴测图。只有一个方向有圆时采用斜轴测图。 十-零件表达 ： 主、俯、左、右、仰、后 长对应、宽相等、高平齐 向视图：1投影方向（“→”加字母“X”）2视图名称（“X”）标注在视图上方 斜视图： 局部视图： 剖视图： 5 / 10 常用剖切：单一、两相交剖切平面、阶梯剖、复合剖（旋转-阶梯、旋转-旋转）、斜剖 【断面图的种类】 1.移出断面图 1）画法：视图之外，轮廓线用组实线。 A. 于剖切线的延长线上或其他适当位置。B.断面对称时可画在视图的中断处。C.必要时...
