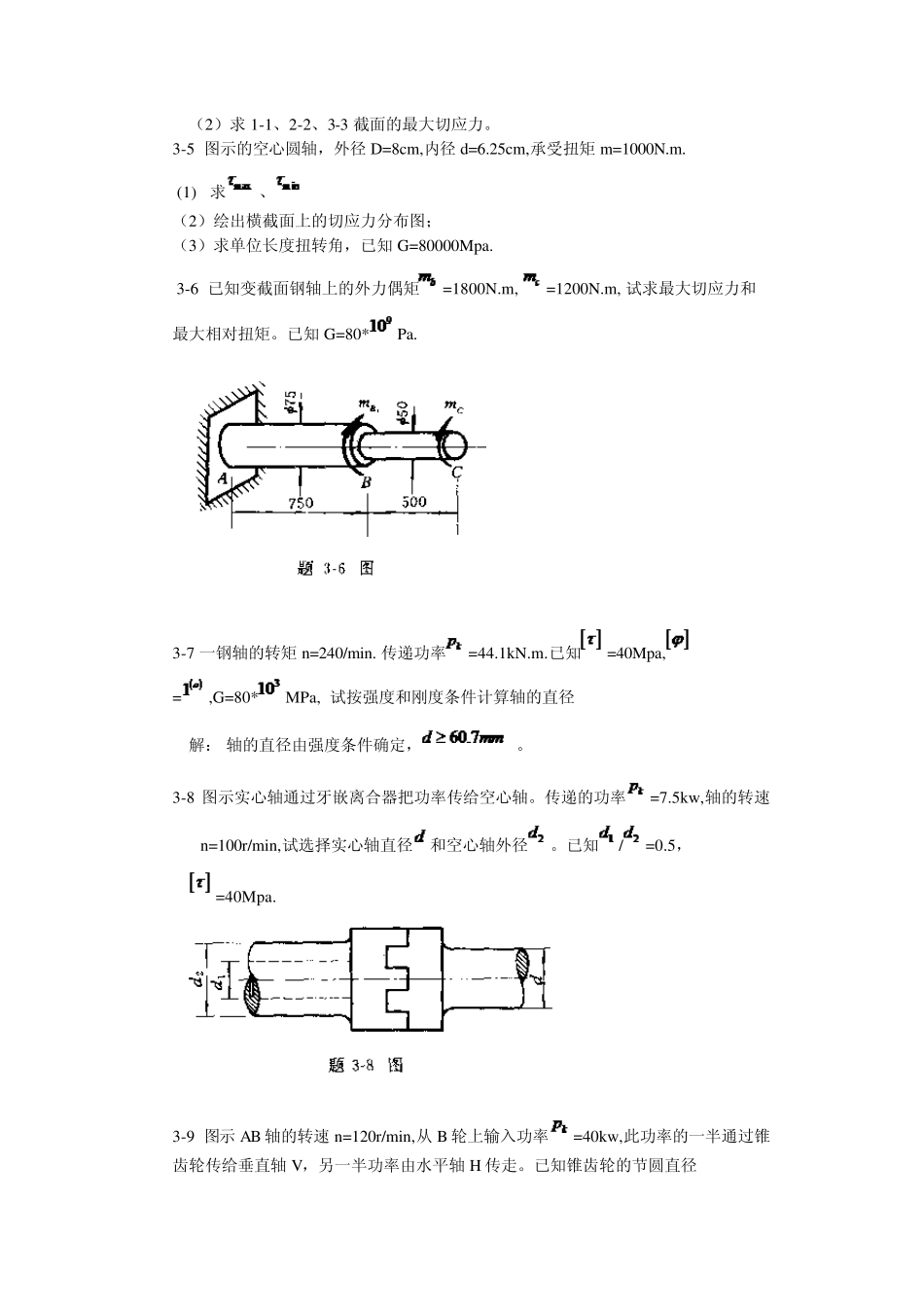

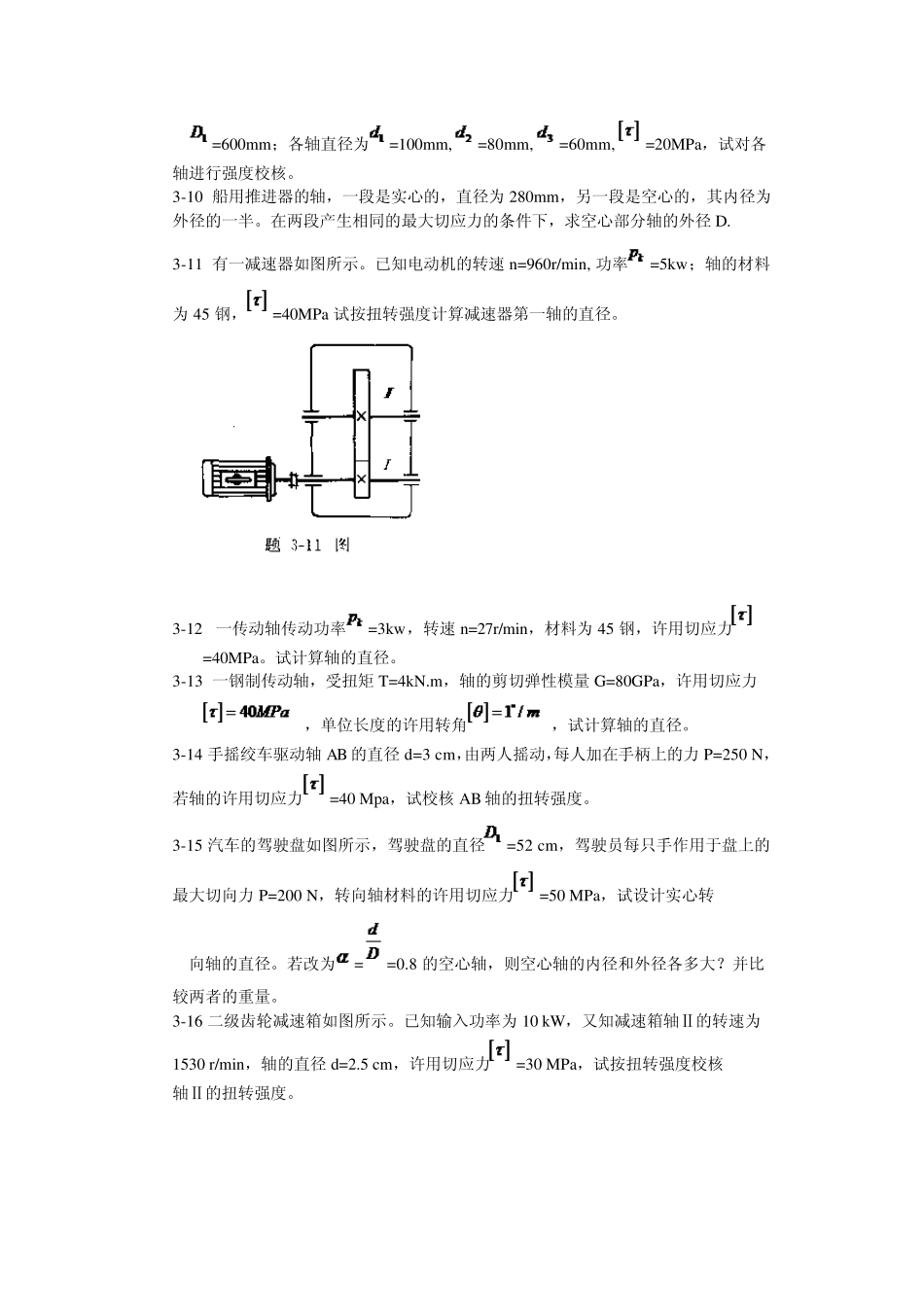

第三章 习题 3-1 试求图视各轴在指定横截面1-1、2-2 和 3-3 上的扭矩，并在各截面上表示出钮矩的方向。 3-2 试绘出下列各轴的钮矩图，并求。 3-3 试绘下列各轴的扭矩图，并求出。已知m a=200N.m ,m b=400N.m ,m c=600N,m . 3-4 一传动轴如图所示，已知 m a=130N..cm , m b=300N.cm , m c=100N.cm , m d=70N.cm ;各段轴的直径分别为：Dab=5cm , Dbc=7.5cm , Dcd=5cm (1)画出扭矩图； （2）求1-1、2-2、3-3 截面的最大切应力。 3-5 图示的空心圆轴，外径 D=8cm,内径 d=6.25cm,承受扭矩 m=1000N.m. (1)求、 （2）绘出横截面上的切应力分布图； （3）求单位长度扭转角，已知 G=80000Mpa. 3-6 已知变截面钢轴上的外力偶矩=1800N.m, =1200N.m, 试求最大切应力和最大相对扭矩。已知 G=80*Pa. 3-7 一钢轴的转矩 n=240/min. 传递功率=44.1kN.m.已知=40Mpa,=,G=80*MPa, 试按强度和刚度条件计算轴的直径 解： 轴的直径由强度条件确定，。 3-8 图示实心轴通过牙嵌离合器把功率传给空心轴。传递的功率=7.5kw ,轴的转速n=100r/min,试选择实心轴直径和空心轴外径。已知/=0.5， =40Mpa. 3-9 图示 AB 轴的转速 n=120r/min,从 B 轮上输入功率=40kw ,此功率的一半通过锥齿轮传给垂直轴 V，另一半功率由水平轴 H 传走。已知锥齿轮的节圆直径 =600mm；各轴直径为=100mm, =80mm, =60mm, =20MPa，试对各轴进行强度校核。 3-10 船用推进器的轴，一段是实心的，直径为280mm，另一段是空心的，其内径为外径的一半。在两段产生相同的最大切应力的条件下，求空心部分轴的外径D. 3-11 有一减速器如图所示。已知电动机的转速n=960r/min, 功率=5kw ；轴的材料为45 钢，=40MPa 试按扭转强度计算减速器第一轴的直径。 3-12 一传动轴传动功率=3kw ，转速n=27r/min，材料为45 钢，许用切应力=40MPa。试计算轴的直径。 3-13 一钢制传动轴，受扭矩T=4kN.m，轴的剪切弹性模量G=80GPa，许用切应力，单位长度的许用转角，试计算轴的直径。 3-14 手摇绞车驱动轴AB 的直径d=3 cm，由两人摇动，每人加在手柄上的力P=250 N，若轴的许用切应力=40 Mpa，试校核AB 轴的扭转强度。 3-15 汽车的驾驶盘如图所示，驾驶盘的直径=52 cm，驾驶员每只手作用于盘上的最大切向力P=200 N，转向轴材料的许用切应力=50 MPa，试设计实心转 向轴的直径。若改为==0.8 的空心轴，则空心轴的内径和外径各...
