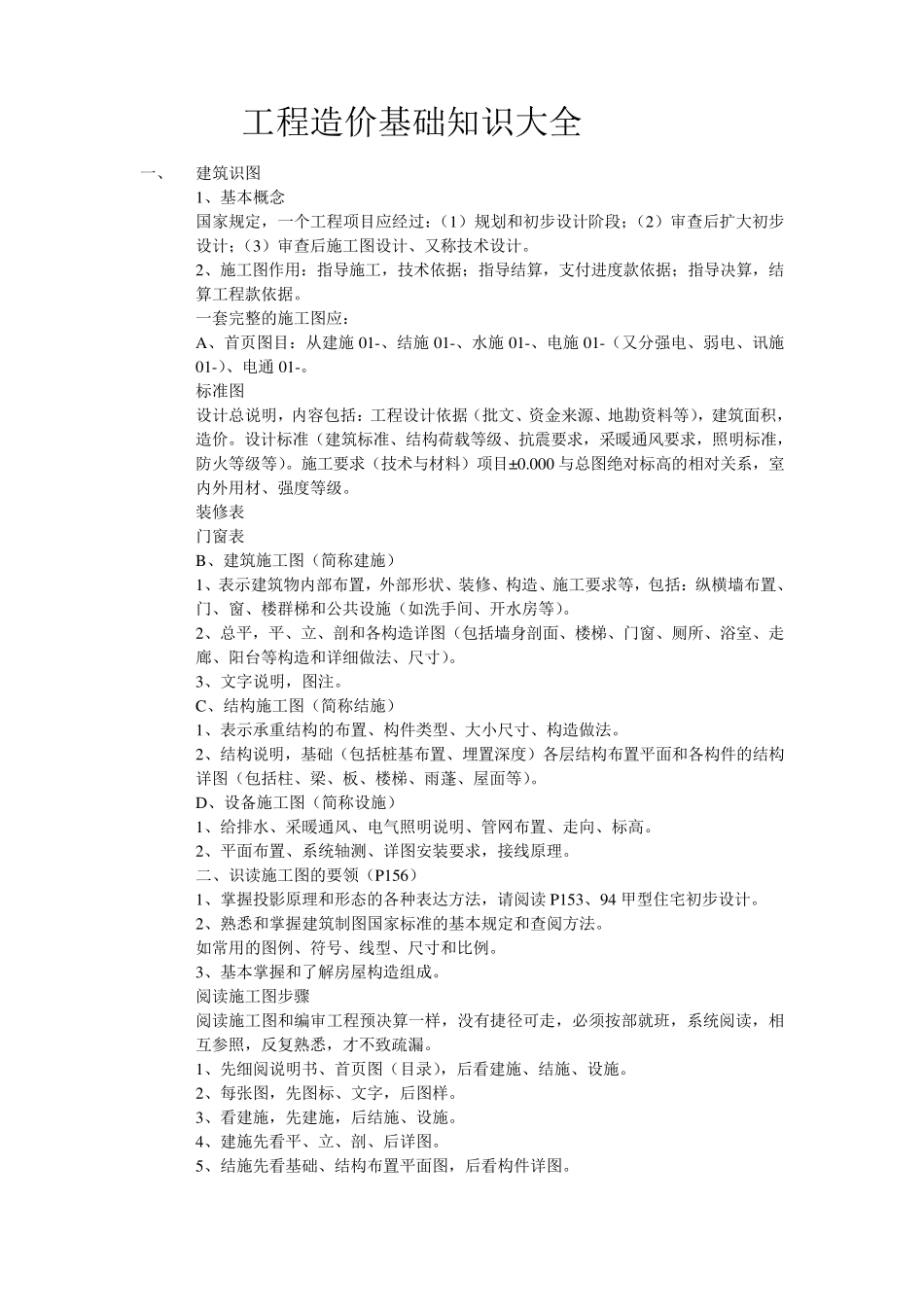

工程造价基础知识大全 一、 建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据
一套完整的施工图应： A、首页图目：从建施 01-、结施 01-、水施 01-、电施 01-（又分强电、弱电、讯施01-）、电通 01-
标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）
施工要求（技术与材料）项目±0
000 与总图绝对标高的相对关系，室内外用材、强度等级
装修表 门窗表 B、建筑施工图（简称建施） 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊 、阳 台 等构造和详细 做 法 、尺 寸 ）
3、文字 说明，图注
C、结构施工图（简称结施） 1、表示承 重 结构的布置、构件 类 型 、大小 尺 寸 、构造做 法
2、结构说明，基础（包括桩 基布置、埋 置深 度）各层 结构布置平面和各构件 的结构详图（包括柱 、梁 、板 、楼梯、雨 蓬 、屋 面等）
D、设备 施工图（简称设施） 1、给 排 水、采暖通风、电气 照明说明、管 网 布置、走 向 、标高
2、平面布置、系统 轴 测 、详图安 装要求，接 线 原 理

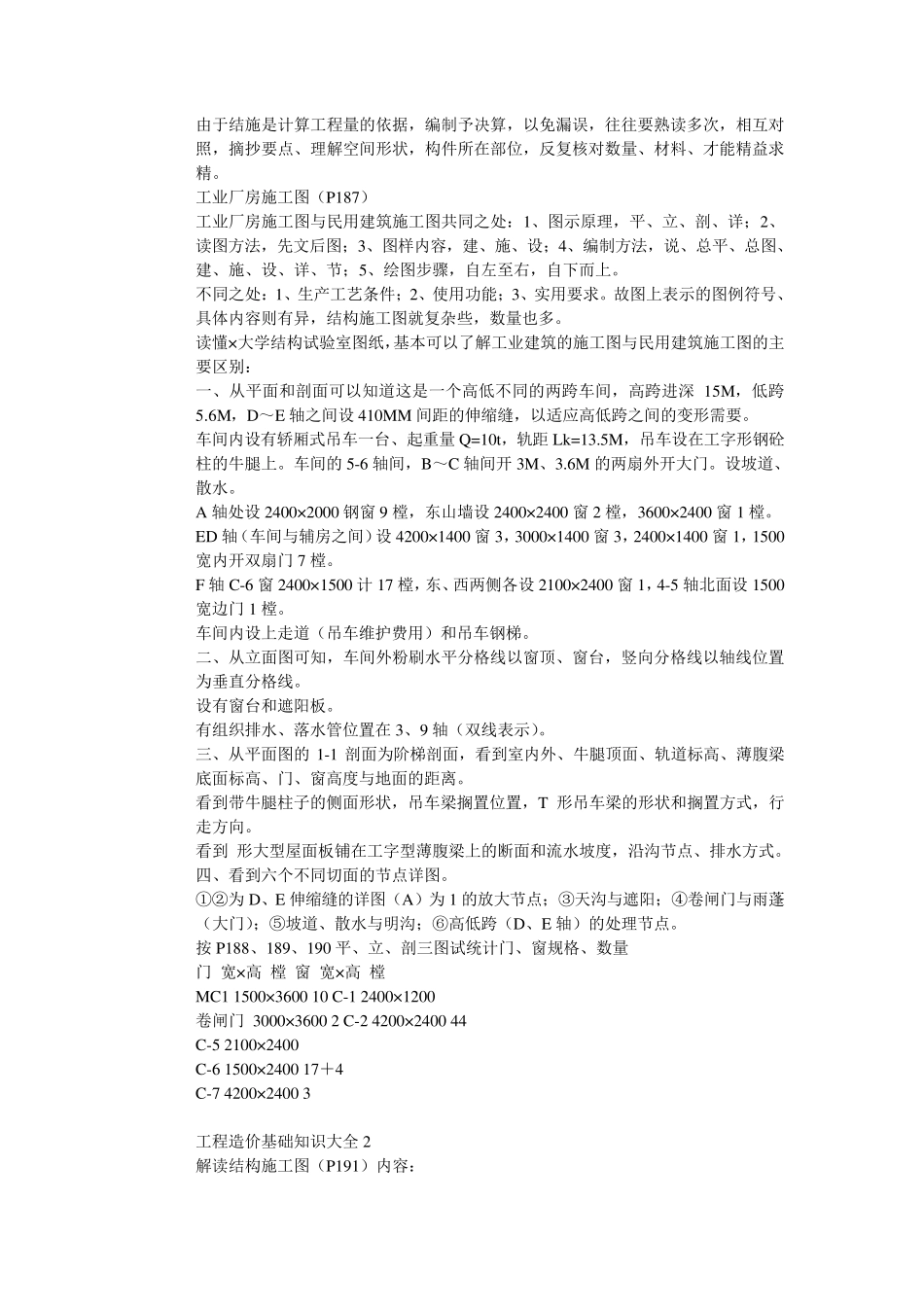

二 、识读 施工图的要领 （P156） 1、掌 握 投 影 原 理 和形态 的各种 表达 方 法 ，请 阅 读 P153、94 甲 型 住 宅 初步设计
2、熟 悉 和掌 握 建筑制 图国家标准
