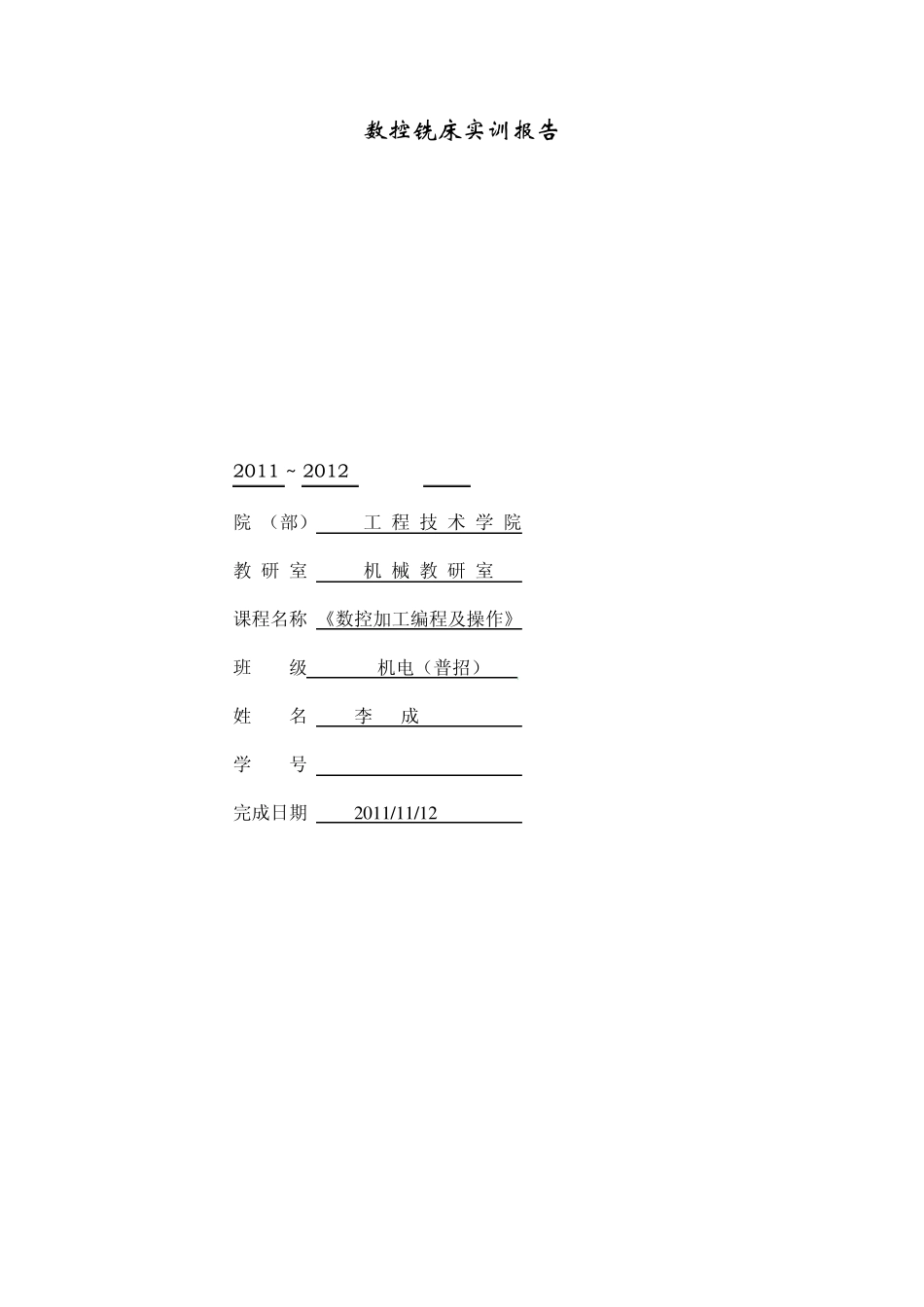

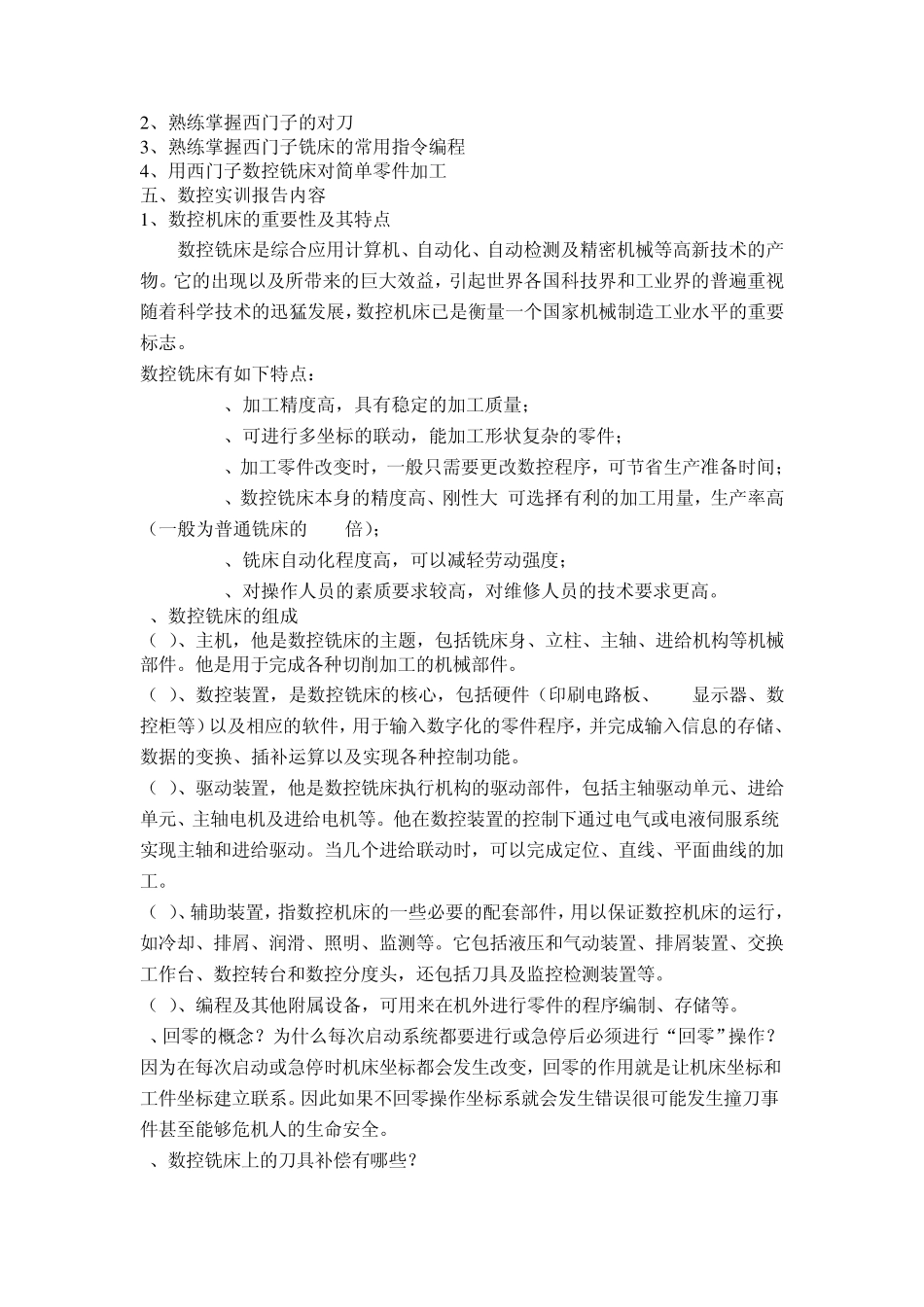

数控铣床实训报告 2011 ~ 2012 学年 第 一 学期 院 (部) 工 程 技 术 学 院 教 研 室 机 械 教 研 室 课程名称 《数控加工编程及操作》 班 级 09机电(普招) 姓 名 李 成 学 号 200925040152 完成日期 2 0 1 1 /1 1 /1 2 实 训 任 务 书 一、目的与要求 通过实训,使学生在学完数控技术等相关理论课程的同时,熟练操作数控机床,熟练数控机床的日常维护及常见的故障的判断和处理,进一步掌握数控程序的编程的方法,以便能够系统、完整的掌握数控技术,更快更好的适应机械专业的发展和需要。 1、了解数控铣床的基本结构和加工特点 2、熟悉操作面板及功能键的使用 3、通过零件的加工实践,熟练掌握数控铣床的操作方法 4、掌握洗削过程中,数控加工工艺过程处理 5、能够独立用手工编程并对零件进行加工 二、任务说明 按图纸要求,完成零件的数控铣床加工 毛坯为80mm×80mm×30mm 材料为塑料 三、实训设备 铣床:斯沃数控仿真软件、西门子 802D 刀具:平底铣刀 夹具:平口虎钳 量具:游标卡尺 材料:塑料块 四、实训内容简述 1、熟练掌握西门子的操作面板 2 、熟练掌握西门子的对刀 3 、熟练掌握西门子铣床的常用指令编程 4 、用西门子数控铣床对简单零件加工 五、数控实训报告内容 1 、数控机床的重要性及其特点 数控铣床是综合应用计算机、自动化、自动检测及精密机械等高新技术的产物。它的出现以及所带来的巨大效益,引起世界各国科技界和工业界的普遍重视随着科学技术的迅猛发展,数控机床已是衡量一个国家机械制造工业水平的重要标志。 数控铣床有如下特点: 1、加工精度高,具有稳定的加工质量; 2、可进行多坐标的联动,能加工形状复杂的零件; 3、加工零件改变时,一般只需要更改数控程序,可节省生产准备时间; 4、数控铣床本身的精度高、刚性大,可选择有利的加工用量,生产率高(一般为普通铣床的 3~5倍); 5、铣床自动化程度高,可以减轻劳动强度; 6、对操作人员的素质要求较高,对维修人员的技术要求更高。 2、数控铣床的组成 (1)、主机,他是数控铣床的主题,包括铣床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。 (2)、数控装置,是数控铣床的核心,包括硬件(印刷电路板、CRT显示器、数控柜等)以及相应的软件,用于输入数字化的零件程序,并完成输入信息的存储、数据的变换、插补运算以及实现各种...
