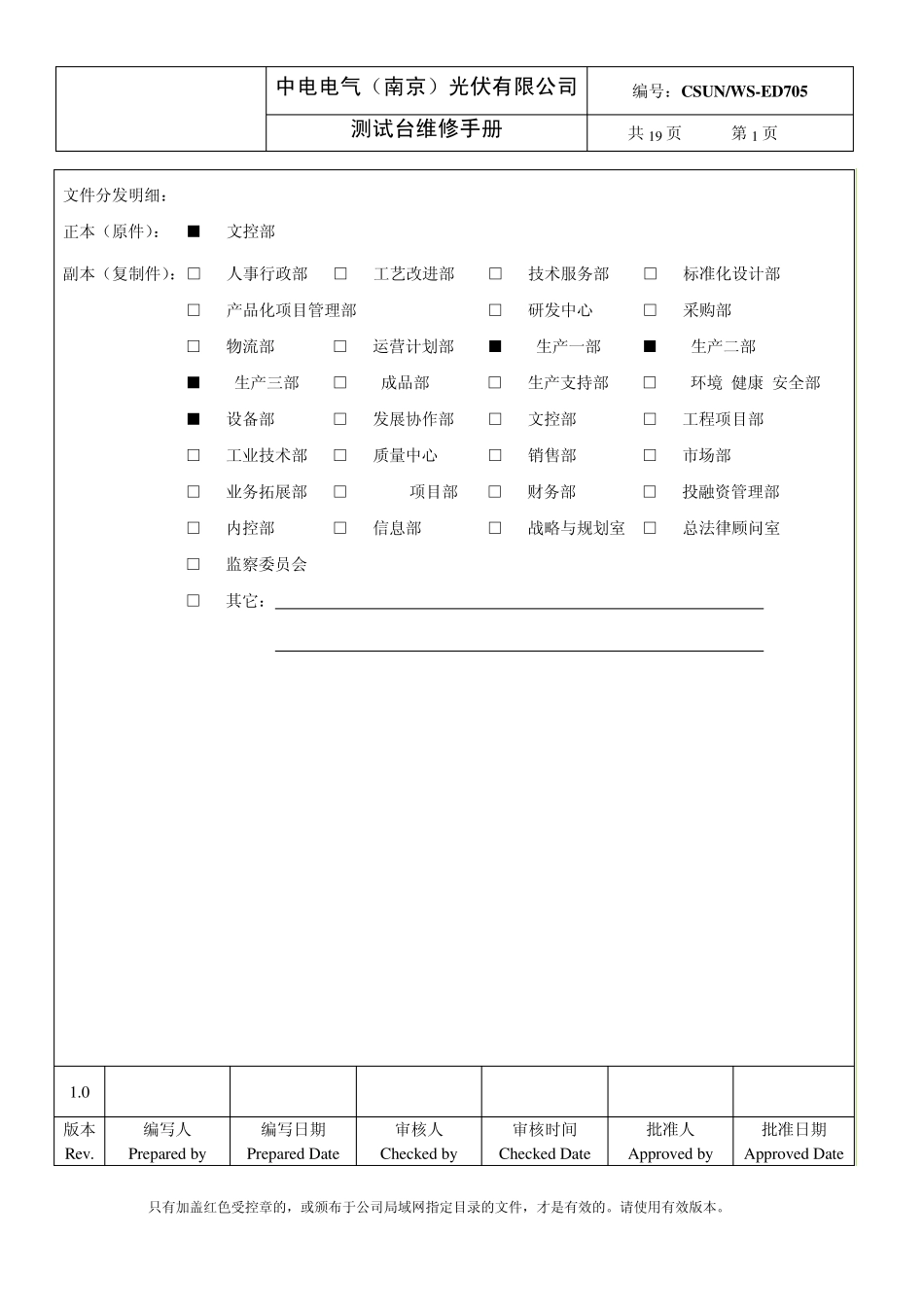

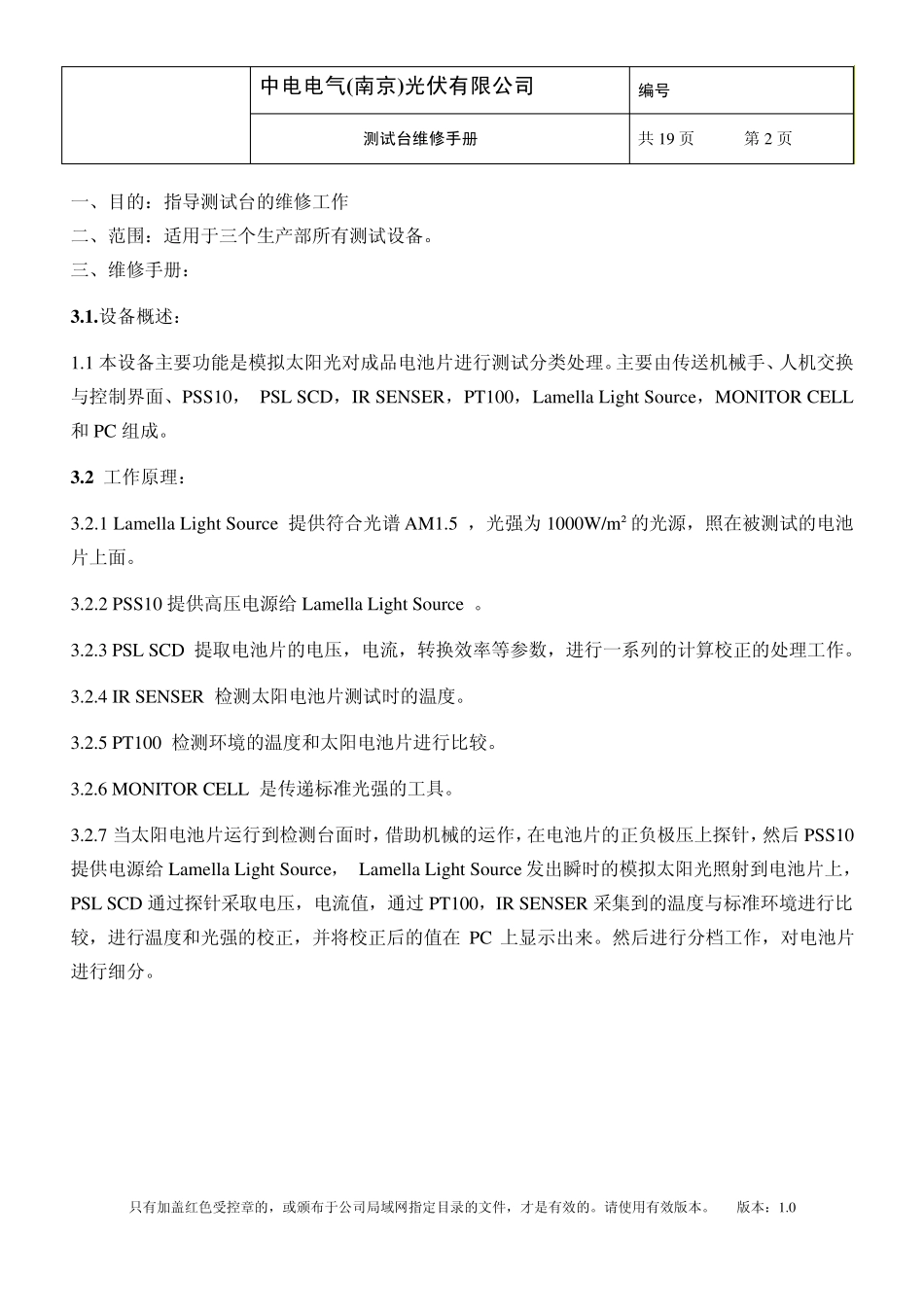

中电电气（南京）光伏有限公司 编号：CSUN/W S-ED705 测试台维修手册 共19 页 第1 页 只有加盖红色受控章的，或颁布于公司局域网指定目录的文件，才是有效的。请使用有效版本。 文件分发明细： 正本（原件）： ■DC 文控部 副本（复制件）：□HR 人事行政部 □PR 工艺改进部 □TS 技术服务部 □DS 标准化设计部 □IM 产品化项目管理部 □RD 研发中心 □PU 采购部 □LO 物流部 □CP 运营计划部 ■MUA 生产一部 ■MUB 生产二部 ■MUC 生产三部 □MUE 成品部 □MS 生产支持部 □EHS 环境/健康/安全部 ■ED 设备部 □DE 发展协作部 □DC 文控部 □PD 工程项目部 □IE 工业技术部 □QU 质量中心 □SA 销售部 □MA 市场部 □OD 业务拓展部 □OEM OEM项目部 □FI 财务部 □IR 投融资管理部 □IC 内控部 □IN 信息部 □SP 战略与规划室 □LE 总法律顾问室 □SU 监察委员会 □OT 其它： 1.0 版本 Rev . 编写人 Prepared by 编写日期 Prepared Date 审核人 Checked by 审核时间 Checked Date 批准人Approv ed by 批准日期 Approv ed Date 中电电气(南京)光伏有限公司 编号: CSUN/WS-ED705 测试台维修手册 共19 页 第2 页 只有加盖红色受控章的，或颁布于公司局域网指定目录的文件，才是有效的。请使用有效版本。 版本：1.0 一、目的：指导测试台的维修工作 二、范围：适用于三个生产部所有测试设备。 三、维修手册： 3 .1 .设备概述： 1.1 本设备主要功能是模拟太阳光对成品电池片进行测试分类处理。主要由传送机械手、人机交换与控制界面、PSS10， PSL SCD，IR SENSER，PT100，Lamella Light Sou rce，MONITOR CELL和PC 组成。 3 .2 工作原理： 3.2.1 Lamella Light Sou rce 提供符合光谱AM1.5 ，光强为1000W/m²的光源 ，照 在 被 测试的电池片上 面。 3.2.2 PSS10 提供高 压 电源 给 Lamella Light Sou rce 。 3.2.3 PSL SCD 提取 电池片的电压 ，电流 ，转 换效率 等 参 数 ，进行一系 列 的计 算 校正的处理工作。 3.2.4 IR SENSER 检测太阳电池片测试时的温度。 3.2.5 PT100 检测环境的温度和太阳电池片进行比较。 3.2.6 MONITOR CELL 是传递标准光强的工具。 3.2.7 当太阳电池片运行到检测台面时，借助机械的运作，在 电池片的正负极压 上 探针，然后 ...
