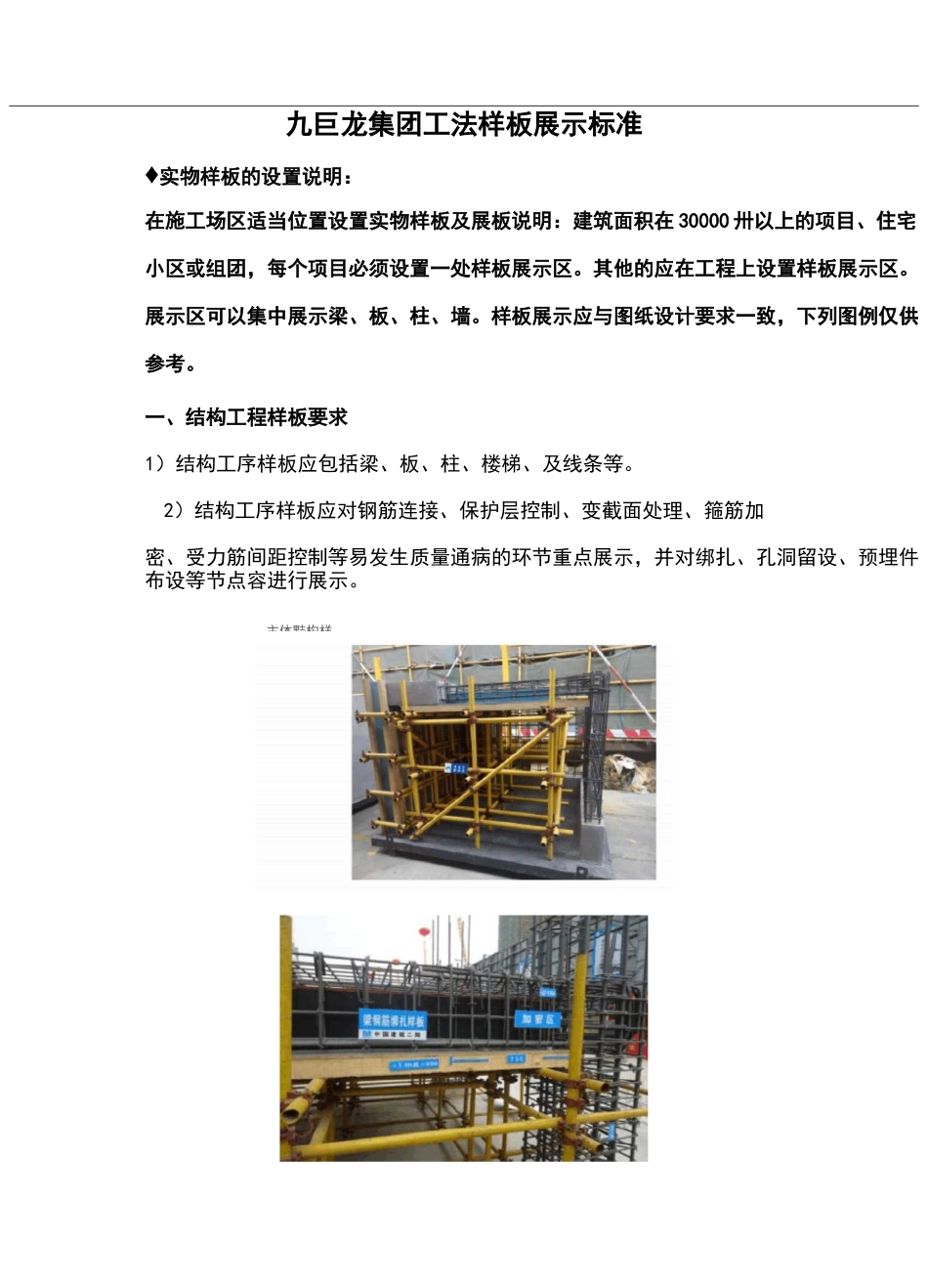

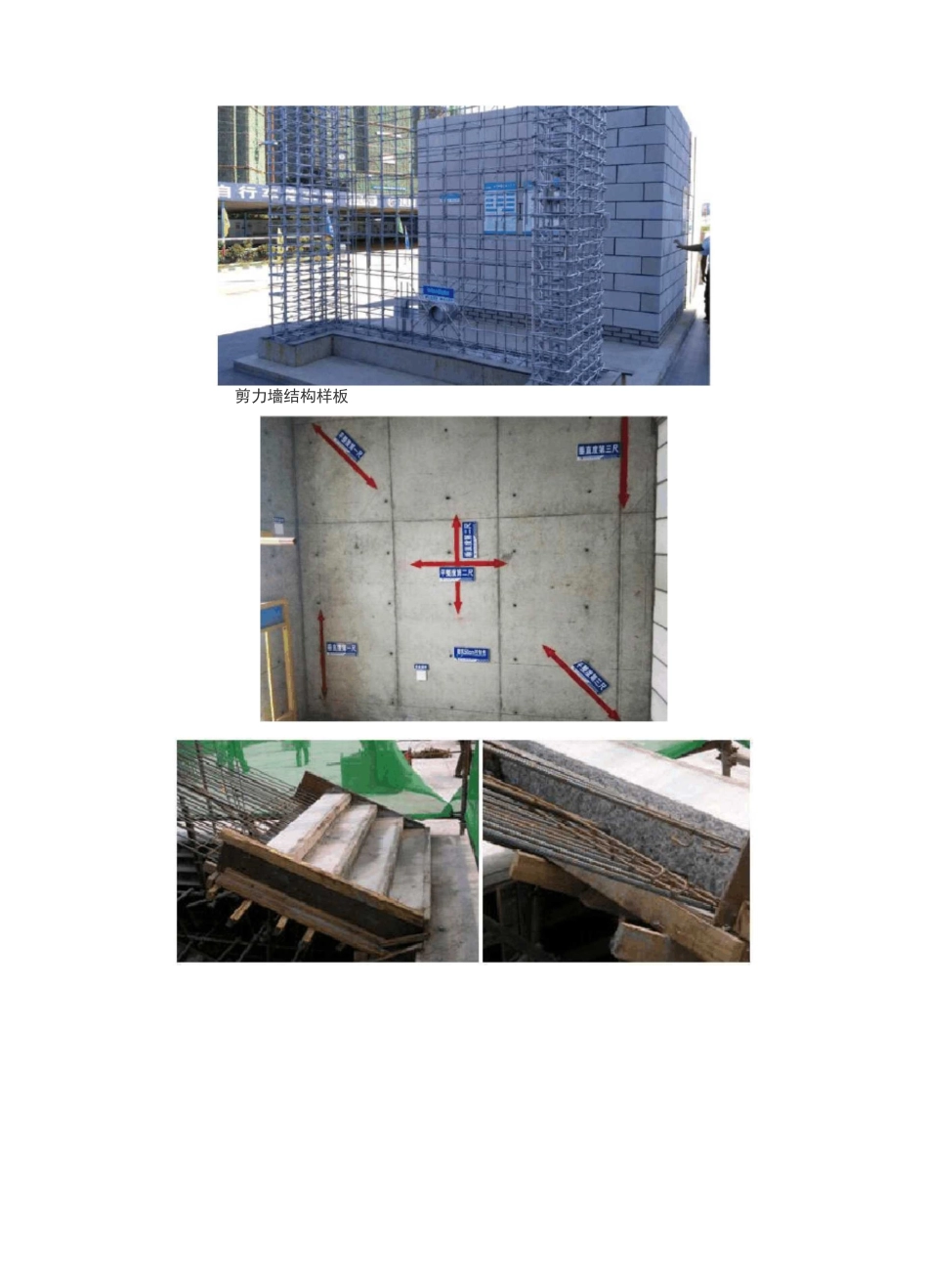

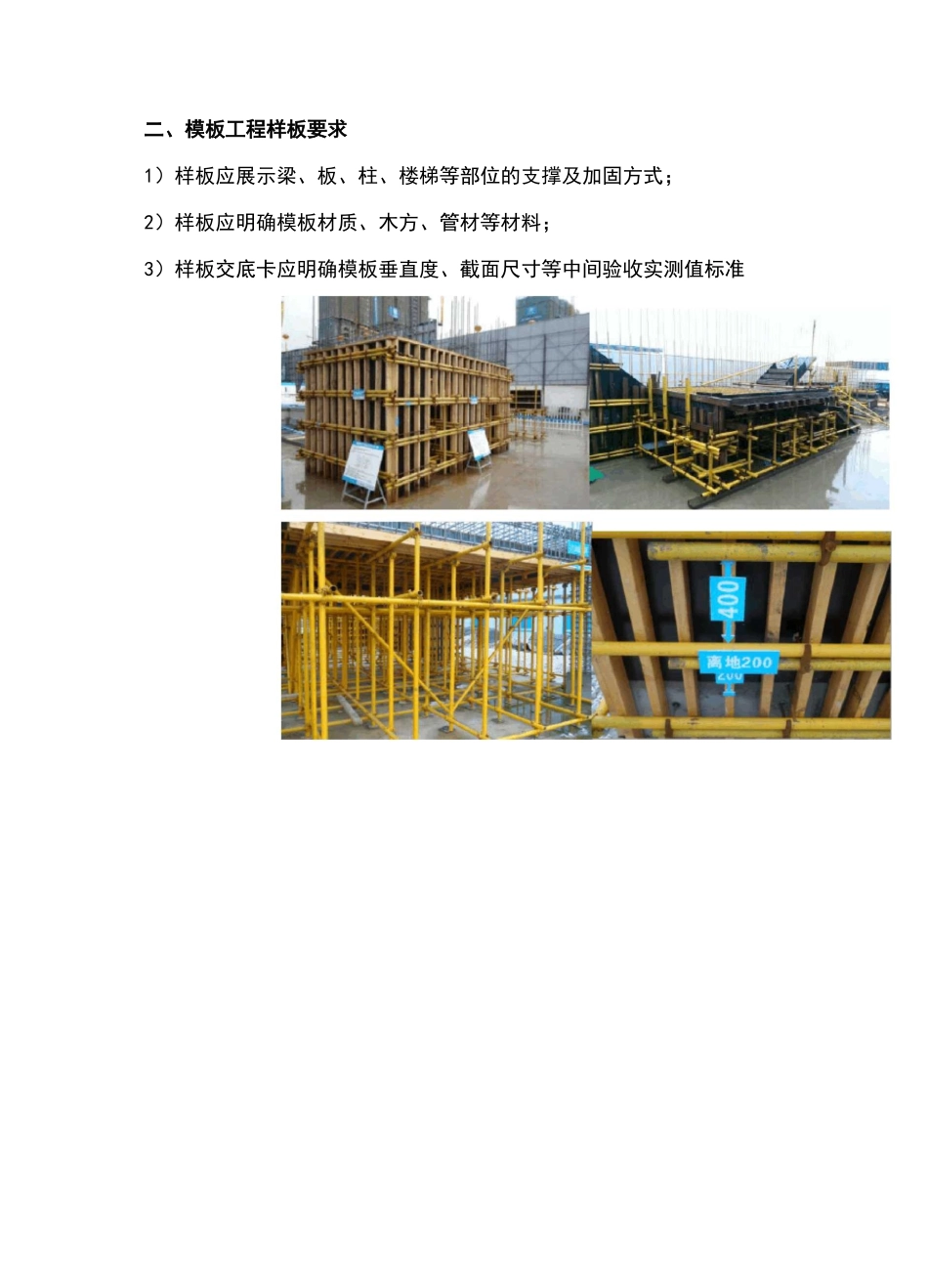

主体黠构样-d九巨龙集团工法样板展示标准♦实物样板的设置说明：在施工场区适当位置设置实物样板及展板说明：建筑面积在 30000 卅以上的项目、住宅小区或组团，每个项目必须设置一处样板展示区。其他的应在工程上设置样板展示区。展示区可以集中展示梁、板、柱、墙。样板展示应与图纸设计要求一致，下列图例仅供参考。一、结构工程样板要求1）结构工序样板应包括梁、板、柱、楼梯、及线条等。2）结构工序样板应对钢筋连接、保护层控制、变截面处理、箍筋加密、受力筋间距控制等易发生质量通病的环节重点展示，并对绑扎、孔洞留设、预埋件布设等节点容进行展示。剪力墻结构样板二、模板工程样板要求1）样板应展示梁、板、柱、楼梯等部位的支撑及加固方式；2）样板应明确模板材质、木方、管材等材料；3）样板交底卡应明确模板垂直度、截面尺寸等中间验收实测值标准■构造柱施工展示三、砌体工程样板要求1）砌筑工程样板所用材料及做法必须和实体一致。2）砌筑样板应包含砌体灰缝平直、灰缝勾缝、底砖砌筑、施工洞口拉结筋设置、门洞过梁等工法样板。应与相关的线管、线槽、电线盒二次结构一并展示。四、抹灰工程样板要求1）样板需包含基底处理、灰饼、交界处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。对不同材料交接、喷浆或甩浆等关键环节应重点展示。2）墙体标高控制线、实测实量等标示应字体清晰、规格统10I规范［GB50210-2001 第斗 24 条】规定 t 抗碱玻纤网的播接覽度不小于 100mm,防止墙面开裂湊憾，五、屋面工程样板要求1）屋面样板应包含找坡层、找平层、保温层、基层处理剂、防水层、细石混凝土保护层、屋面缸砖、天沟及雨水排水、出屋面管道、屋面分隔缝、避雷带、拔气帽等。2）样板应展示设计要求。屋而样板六、卫生间样板要求卫生间样板应包含卫生间翻边、找平层、防水层及上翻、保护层卫生间管线布置、管道走向、管槽处理、地漏等工法样板。七、公共部位面砖样板样板应包括基层处理、面砖铺贴。材料应与设计一致，面砖铺贴应展示其连接处细部做法（按要求倒角、留缝）和排版。八、电气预埋样板样板展示应包括：线管切槽、开关、插座预埋安装、强电箱、多媒体预埋安装、等电位端子箱的安装等工艺。电气预埋样扳九、管井样板水管井周边做混凝土台同一排阀门成线，不同的管道阀门要求开启方向一致，所有管道要求整齐，标示清晰；管井大小适中，便于观察与维护。十、外墙面工程样板外墙面应包括墙体、找平层、保温层、加强...
