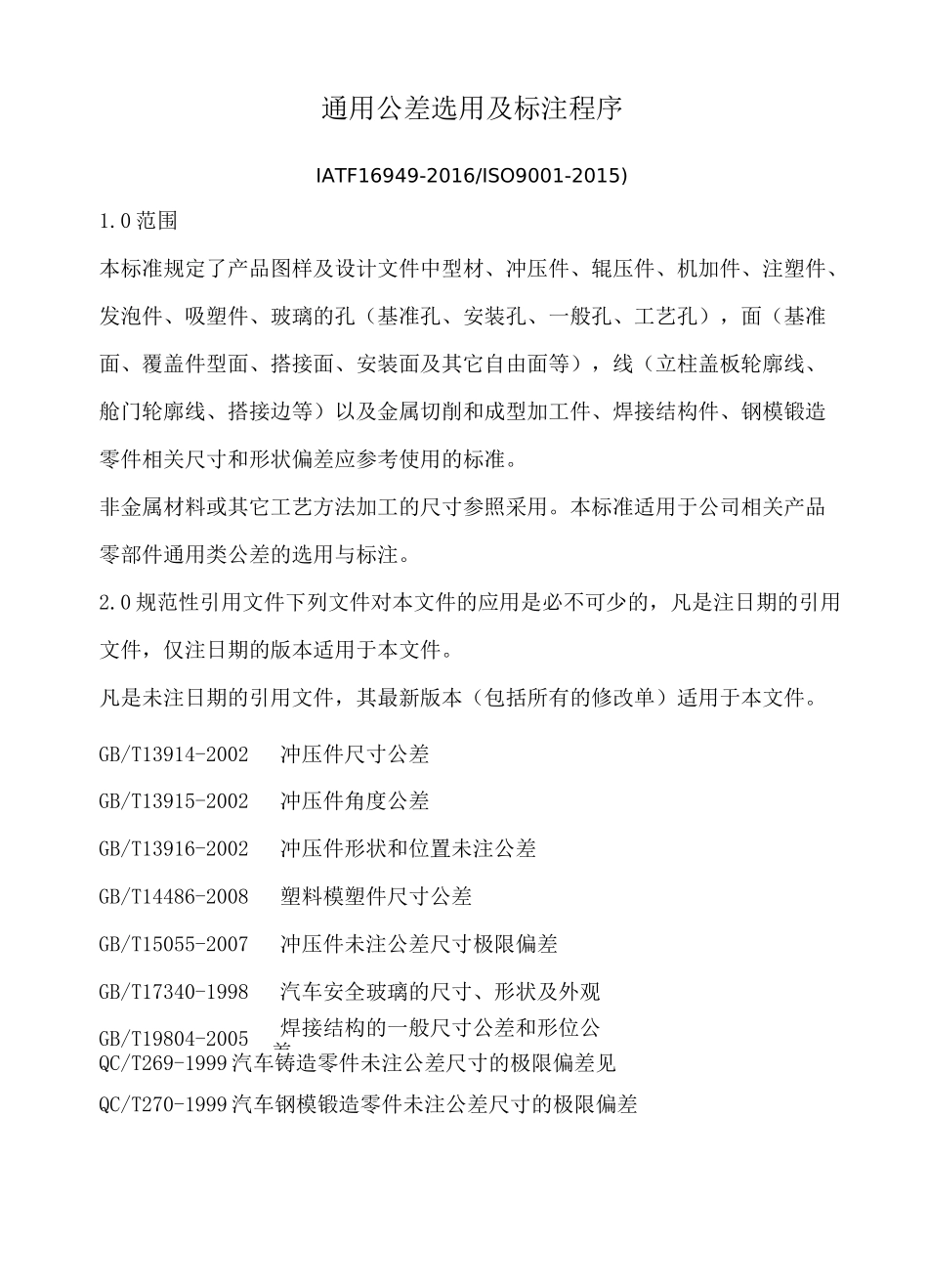

通用公差选用及标注程序IATF16949-2016/ISO9001-2015)1.0 范围本标准规定了产品图样及设计文件中型材、冲压件、辊压件、机加件、注塑件、发泡件、吸塑件、玻璃的孔(基准孔、安装孔、一般孔、工艺孔),面(基准面、覆盖件型面、搭接面、安装面及其它自由面等),线(立柱盖板轮廓线、舱门轮廓线、搭接边等)以及金属切削和成型加工件、焊接结构件、钢模锻造零件相关尺寸和形状偏差应参考使用的标准。非金属材料或其它工艺方法加工的尺寸参照采用。本标准适用于公司相关产品零部件通用类公差的选用与标注。2.0 规范性引用文件下列文件对本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是未注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T13914-2002冲压件尺寸公差GB/T13915-2002冲压件角度公差GB/T13916-2002冲压件形状和位置未注公差GB/T14486-2008塑料模塑件尺寸公差GB/T15055-2007冲压件未注公差尺寸极限偏差GB/T17340-1998汽车安全玻璃的尺寸、形状及外观GB/T19804-2005焊接结构的一般尺寸公差和形位公差QC/T269-1999 汽车铸造零件未注公差尺寸的极限偏差见QC/T270-1999 汽车钢模锻造零件未注公差尺寸的极限偏差3.0 术语和定义3.1 机加工件指通过车、钳、刨、磨、铣、镗、锉等工艺方法制造完成的金属零件。3.2 特殊特性1)影响产品的安全性或法规要求的符合性的产品特性或过程参数。2)影响产品配合功能或者关于控制和文件中有其他原因(如顾客需求)的产品特性和过程参数。3)在验证活动中要求特别关注的特性(如检验与试验、产品和过程审核)。产品的每一尺寸或者性能要求都可成为特性,特性中符合上述三项要求之一即为特殊特性。3.3 特殊特性公差指在图纸或其他的工程技术资料中所描述的零部件或总成的特点与性能的尺寸的公差,或为实现零部件或总成的特点与性能所出现的过程尺寸的公差。4.0 公差及标注要求4.1 型材型材型面公差、基准面公差、型材对接面公差应符合表 1 要求。表 1 型材公差要求单位为毫米序号类型特征举例公差类型公差值标注(示意)说明1基准面基准面基准面较小,只选择一点为基准时轮廓度0.5未注公差要求-二 0.5类型孔位置公差(L型材或止口)〈线下开孔〉孔尺寸公差(L型材或止口)〈线下开孔〉面轮廓度轮廓度特征辅助基准面孔组相对位置(同一且最后工序)预钻孔其他孔预钻孔其他孔距离基准200mm以内的平面直型材2D 曲率型材举例定位面基准超...
