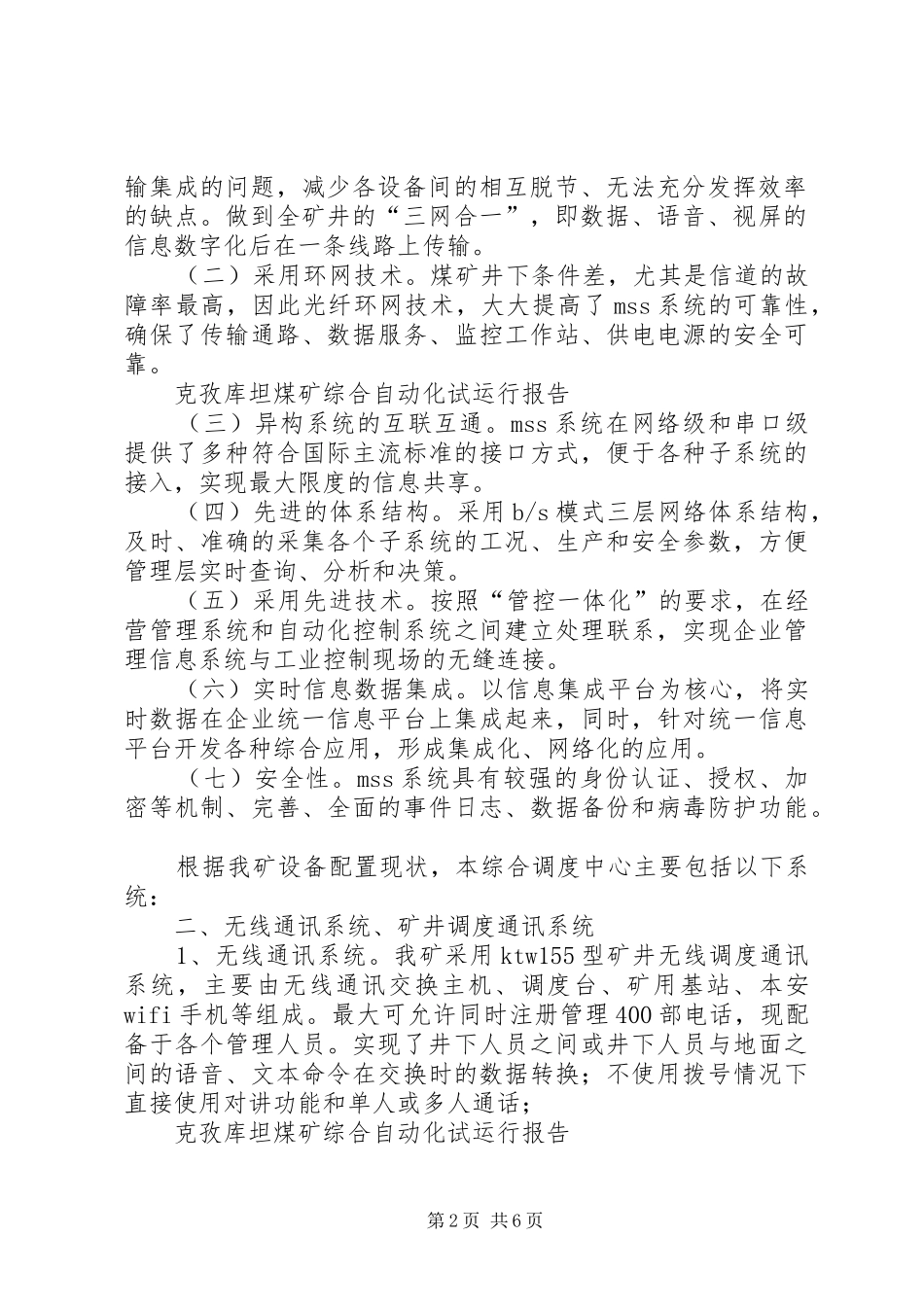

东洲综合码头试运行报告克孜库坦煤矿综合自动化试运行报告XX县区伟晔矿业公司克孜库坦煤矿煤矿综合自动化系统试运行报告注。本系统包括煤矿综合自动化软件平台、工业视屏系统、大屏显示系统、井下语音扩播系统、无线通讯系统、矿井调度通讯系统、矿井人员定位管理系统、煤矿安全监控系统。克孜库坦煤矿综合自动化试运行报告一、综合自动化概述随着我国煤炭事业的发展，高产高效煤矿对生产过程监控、全矿井生产安全环境监测、生产过程信息综合利用等方面的网络化、自动化和智能化提出了更高的要求，我矿于20XX年6月安装综合自动化系统，20XX年12月进入矿井综合自动化系统试运行阶段。矿井综合自动化系统（简称mss系统—minepitsynthesisautomatedsystem）属于生产过程自动化范畴，它是我矿生产、环境等多参数的多维显示平台；是各子系统之间闭锁、联动的平台；是将我矿的日常操作、维护、报警提示、设备管理等采用软件表现出来的应用平台；是根据我矿的生产目标协调矿井各子系统运转的管理平台；是根据我矿特定环境的多参数形成的科学计算平台，实现了全矿范围内的管控一体化。我矿mss系统特点：（一）采用工业以太环网的网络结构。矿井自动化监控系统采用工业以太网的网络结构，以1000m工业以太网作为综合自动化的主干网络，各个监控自动化子系统通过3台1000m工业交换机接入主干网络，解决了就地控制存在的事故隐患与传第1页共6页输集成的问题，减少各设备间的相互脱节、无法充分发挥效率的缺点。做到全矿井的“三网合一”，即数据、语音、视屏的信息数字化后在一条线路上传输。（二）采用环网技术。煤矿井下条件差，尤其是信道的故障率最高，因此光纤环网技术，大大提高了mss系统的可靠性，确保了传输通路、数据服务、监控工作站、供电电源的安全可靠。克孜库坦煤矿综合自动化试运行报告（三）异构系统的互联互通。mss系统在网络级和串口级提供了多种符合国际主流标准的接口方式，便于各种子系统的接入，实现最大限度的信息共享。（四）先进的体系结构。采用b/s模式三层网络体系结构，及时、准确的采集各个子系统的工况、生产和安全参数，方便管理层实时查询、分析和决策。（五）采用先进技术。按照“管控一体化”的要求，在经营管理系统和自动化控制系统之间建立处理联系，实现企业管理信息系统与工业控制现场的无缝连接。（六）实时信息数据集成。以信息集成平台为核心，将实时数据在企业统一信息平台上集成起来，同时，针对统一信息平台开发各种综合应用，形成集成化、网络化的应用。（七）安全性。mss系统具有较强的身份认证、授权、加密等机制、完善、全面的事件日志、数据备份和病毒防护功能。根据我矿设备配置现状，本综合调度中心主要包括以下系统：二、无线通讯系统、矿井调度通讯系统1、无线通讯系统。我矿采用ktw155型矿井无线调度通讯系统，主要由无线通讯交换主机、调度台、矿用基站、本安wifi手机等组成。最大可允许同时注册管理400部电话，现配备于各个管理人员。实现了井下人员之间或井下人员与地面之间的语音、文本命令在交换时的数据转换；不使用拨号情况下直接使用对讲功能和单人或多人通话；克孜库坦煤矿综合自动化试运行报告第2页共6页4按紧急呼叫功能键直接拨打调度主机；井上井下的有线、无线调度移动通讯的功能。覆盖范围为地面、井下主、副井底、皮带运输大巷、轨道大巷、变电所等（井下布置见附表一）。地面采用大功率基站信号覆盖半径达800米，井下采用矿用基站信号发射直线距离达到250—300米，在井下主、副井底、皮带运输大巷、轨道大巷每400米设置一台基站，采用两芯光纤以树形架构连接，综采工作面不适宜使用光纤，未安装无线通讯装置。2、矿用调度通讯系统。我矿使用申瓯数字程控调度交换机，系统采用超大容量话单储存系统，在脱离电脑话务台的情况下仍可储存多达200万条独立话单，无需电脑，独立工作，自动录音，在需要查看录音时使用电脑远程登录查看录音；采用触摸屏软调度，具备强拆、强插、一键到位；系统可扩展至256路电话，实现语音通讯和储存；具备三级防雷击与外接端口过压过流保护。三、井下语音扩播系统我矿采用ktk127矿用本安型扩播...
