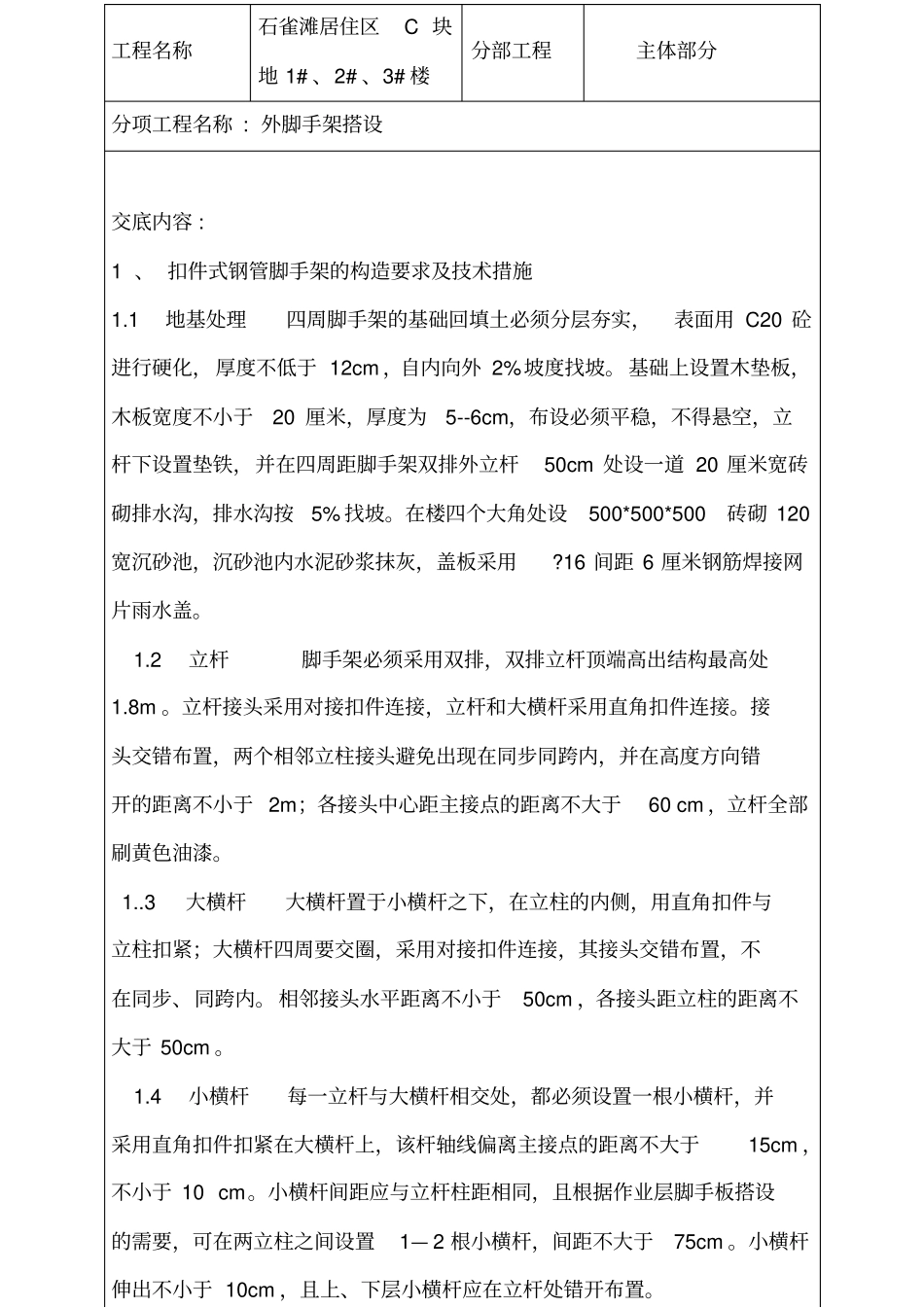

安 全 技 术 交 底LJA4-1 工程名称石雀滩居住区C 块地 1# 、2# 、3# 楼分部工程主体部分分项工程名称 : 外脚手架搭设交底内容 : 1 、 扣件式钢管脚手架的构造要求及技术措施1.1 地基处理四周脚手架的基础回填土必须分层夯实，表面用 C20 砼进行硬化，厚度不低于 12cm ，自内向外 2%坡度找坡。基础上设置木垫板，木板宽度不小于20 厘米，厚度为5--6cm，布设必须平稳，不得悬空，立杆下设置垫铁，并在四周距脚手架双排外立杆50cm 处设一道 20 厘米宽砖砌排水沟，排水沟按5% 找坡。在楼四个大角处设500*500*500砖砌 120宽沉砂池，沉砂池内水泥砂浆抹灰，盖板采用?16 间距 6 厘米钢筋焊接网片雨水盖。1.2 立杆脚手架必须采用双排，双排立杆顶端高出结构最高处1.8m 。立杆接头采用对接扣件连接，立杆和大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于 2m；各接头中心距主接点的距离不大于60 cm ，立杆全部刷黄色油漆。1..3 大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；大横杆四周要交圈，采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm ，各接头距立柱的距离不大于 50cm 。1.4 小横杆每一立杆与大横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主接点的距离不大于15cm ，不小于 10 cm。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间设置1— 2 根小横杆，间距不大于75cm 。小横杆伸出不小于 10cm ，且上、下层小横杆应在立杆处错开布置。注：分部（分项）工程安全技术交底与各工种交底（分盒目录第四盒中除第 8 项外）均用表。安 全 技术交底LJA4-1 工程名称石雀滩居住区C 块地 1# 、2# 、3# 楼分部工程主体部分分项工程名称 : 外脚手架搭设脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离不大于 15 ㎝。靠墙一侧的脚手板离墙的距离不应大于15 ㎝。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。1.8 拉接点拉接点采用刚性连接，采用三步两跨设置。连墙杆用Φ48×3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。拉接点横竖向顺序排列、均匀布置，与架体和结构立面垂直，并尽量靠近主接点。连墙杆伸出扣件的距离大于10cm ，底部第一根大横杆就布置拉接点。连...
