建筑工程量计算实例VIP免费

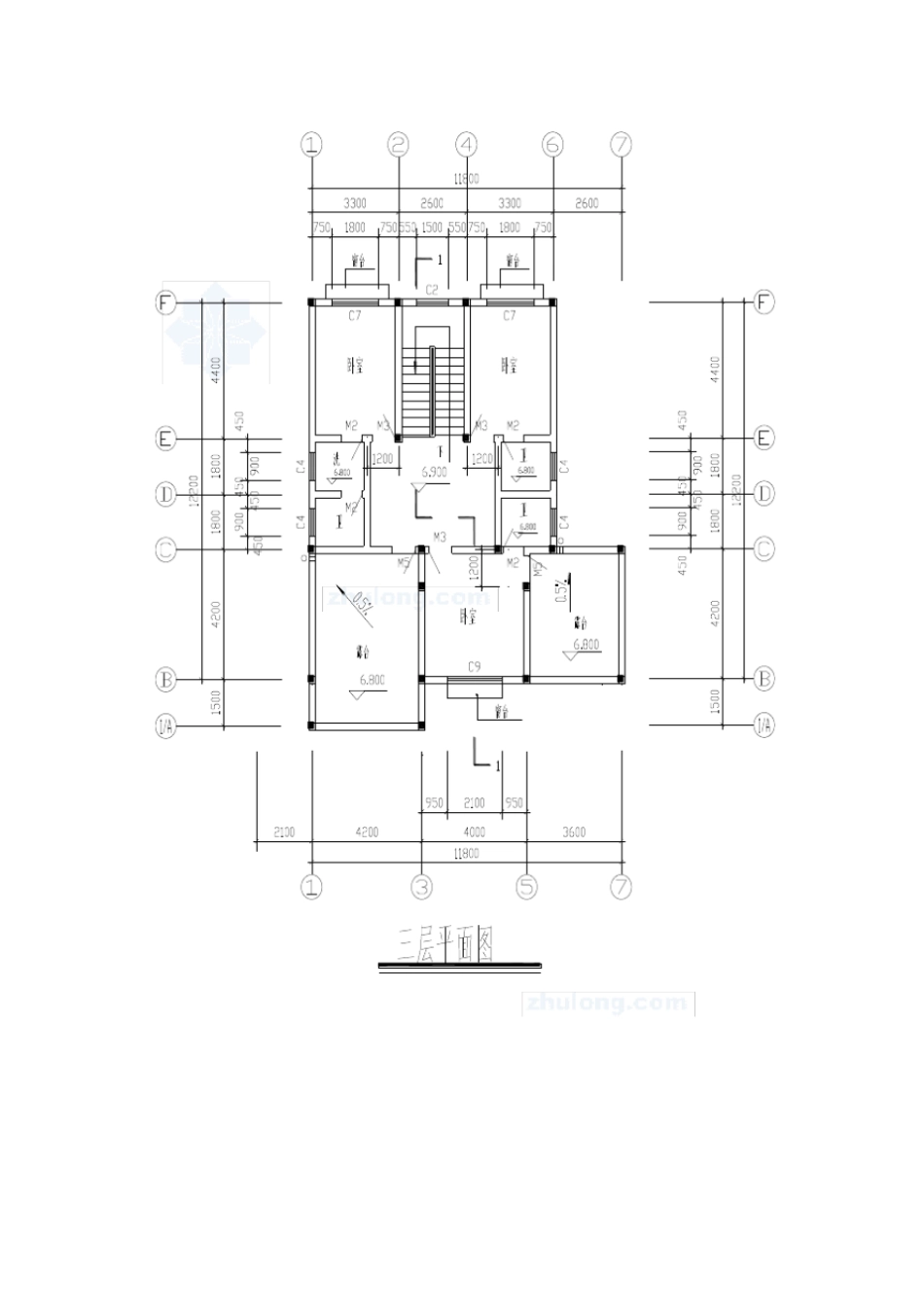

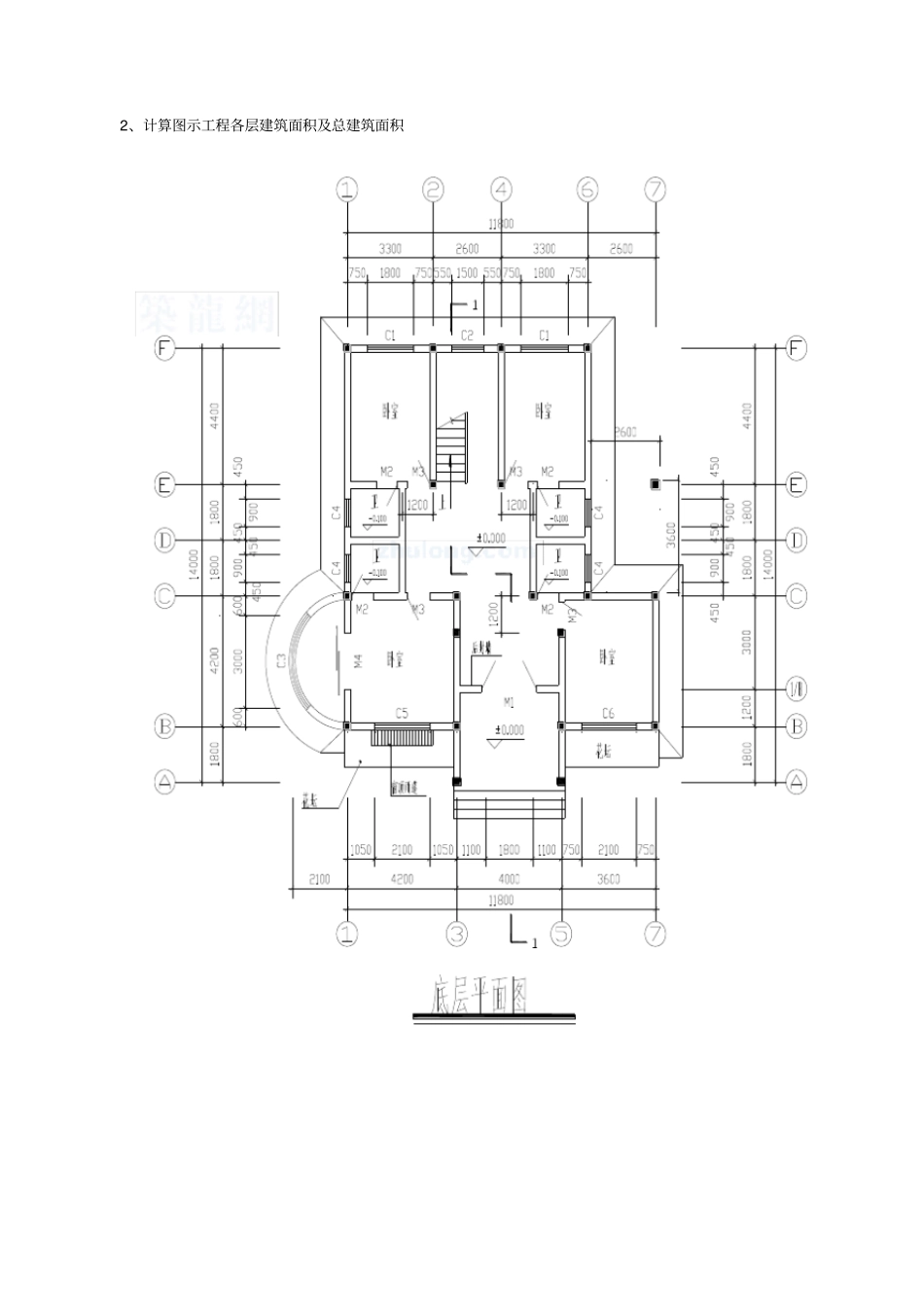

2、计算图示工程各层建筑面积及总建筑面积1、计算图示工程平整场地工程量（清单规范规则）、各层建筑面积及总建筑面积（99 重庆规则）。（18 分）解：平整场地 =153.19m2（2 分）一层面积 =153.19m2（5 分）二层面积 =128.98m2（5 分）三层面积 = 95.59m2（5 分）总建筑面积 =377.78 m2（1 分）（工程量计算格式不限，计算结果±1m2以内得分。）案例 2某建筑物如下图所示。内、外墙与基础均为MU7.5灰砂标砖砖砌，均用 M7.5 水泥石灰砂浆砌筑。土壤为三类土，不考虑弃土运距 5km。内、外砖墙厚度均为240mm，外墙为单面清水砖墙， M7.5 水泥砂浆勾缝。圈梁断面为240mm×180mm,用Ｃ20 混凝土 ( 碎石粒径 5-20 ，特细沙) 沿内外墙每层及基础设置，纵向钢筋48，箍筋6@200，135o弯钩。层高均为 3000mm，板厚 120mm，无女儿墙。内外墙基础均为三级等高大放脚砖基础, 断面相同如图所示，砖基础下为 C10混凝土垫层 ( 混凝土碎石粒径5-20 ，特细沙 ) 。门窗洞口尺寸为： M-l 尺寸为 900mm×2400mm； C-1 尺寸为 1800mm×1500mm。试依据所提供资料，编制分部分项工程量清单（钢筋锚固、搭接量按0.0533的系数计算） 。 （42分M-1M-1M-1M-1M-1C-1C-1C-1C-1C-1C-1C-1C-1C-1C-1C-1二、三层平面图一层平面图360054001234CBA360036005400540036003600ABC432154003600C-1C-1-基础断面图-2.000±0.000-0.300分部分项工程量清单工程名称：某三层建筑物第页共页序号清单项目项目名称计量单位工程数量l [ 解]（共 42 分）1、计算工程量序号项目编码项目名称计算式工程量单位备注外墙中心线= (3.6+3.6+5.4+3.6+5.4)*2 43.20 m 内墙净长线= (5.4-0.24)*2 10.32 m 三层相同内墙下基础垫层净长线= (5.4-0.815)*2 9.17 m 1 010101001001 平整场地= (3.6+3.6+5.4+0.24)*(0.24+3.6+5.4)-(3.6+3.6)*3.6 92.72 m2 2 010101003001 挖基础土方= 0.815*(43.2+9.17)*1.7 72.56 m3 3 010301001001 砖基础= 0.5073*(43.2+10.32) 27.15 m3 砖基础断面= 1.9*0.24+3*4*0.0625*0.126-0.18*0.24 0.51 m2 C10垫层= 0.815*(43.2+9.17)*0.1 4.27 m3 4 010302001001 实心砖墙外墙= 78.59-1.87*3 72.98 m3 外墙毛面积= 43.2* （9-0.12 ）383.62 m2 外墙门窗= 1.8*1.5*20+0.9*2.4*1 56.16 m2 外墙毛体积= （383.62-56.16)*0.24 78.59 m3 5 010302001002 实心砖墙内墙= 19.18-0.45*3 1...
