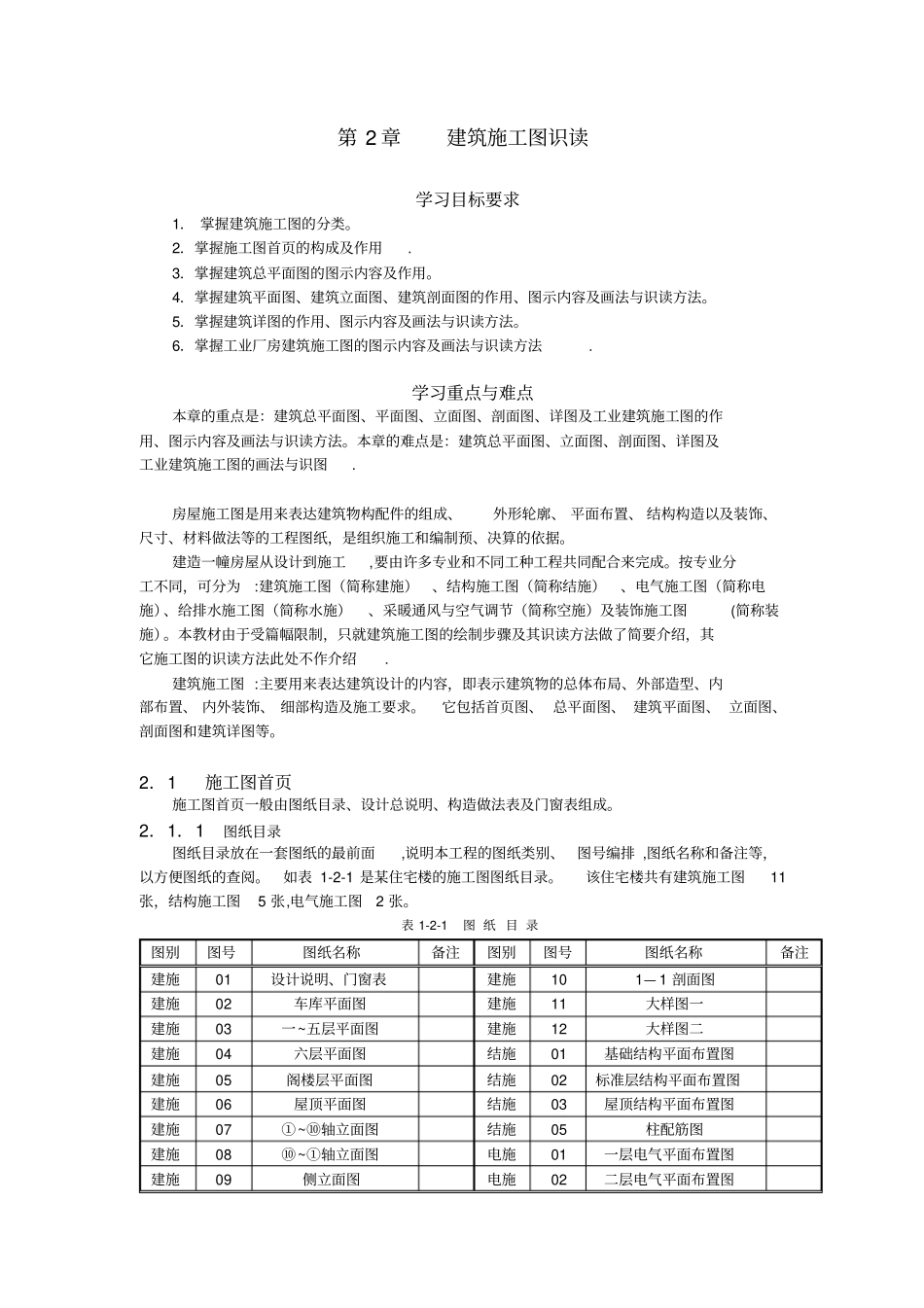

第 2 章建筑施工图识读学习目标要求1． 掌握建筑施工图的分类。2．掌握施工图首页的构成及作用. 3．掌握建筑总平面图的图示内容及作用。4．掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。5．掌握建筑详图的作用、图示内容及画法与识读方法。6．掌握工业厂房建筑施工图的图示内容及画法与识读方法. 学习重点与难点本章的重点是：建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。本章的难点是：建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图. 房屋施工图是用来表达建筑物构配件的组成、外形轮廓、 平面布置、 结构构造以及装饰、尺寸、材料做法等的工程图纸，是组织施工和编制预、决算的依据。建造一幢房屋从设计到施工,要由许多专业和不同工种工程共同配合来完成。按专业分工不同，可分为:建筑施工图（简称建施）、结构施工图（简称结施）、电气施工图（简称电施）、给排水施工图（简称水施）、采暖通风与空气调节（简称空施）及装饰施工图(简称装施）。本教材由于受篇幅限制，只就建筑施工图的绘制步骤及其识读方法做了简要介绍，其它施工图的识读方法此处不作介绍. 建筑施工图 :主要用来表达建筑设计的内容，即表示建筑物的总体布局、外部造型、内部布置、 内外装饰、 细部构造及施工要求。它包括首页图、 总平面图、 建筑平面图、 立面图、剖面图和建筑详图等。2．1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。2．1．1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排 ,图纸名称和备注等，以方便图纸的查阅。如表 1-2-1 是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图11张，结构施工图5 张,电气施工图2 张。表 1-2-1 图 纸 目 录图别图号图纸名称备注图别图号图纸名称备注建施01 设计说明、门窗表建施10 1— 1 剖面图建施02 车库平面图建施11 大样图一建施03 一~五层平面图建施12 大样图二建施04 六层平面图结施01 基础结构平面布置图建施05 阁楼层平面图结施02 标准层结构平面布置图建施06 屋顶平面图结施03 屋顶结构平面布置图建施07 ①~⑩轴立面图结施05 柱配筋图建施08 ⑩~①轴立面图电施01 一层电气平面布置图建施09 侧立面图电施02 二层电气平面布置图2．1．2 设计总说明主要说明工程的概况和总的要求。内容包括工程设计依据...
