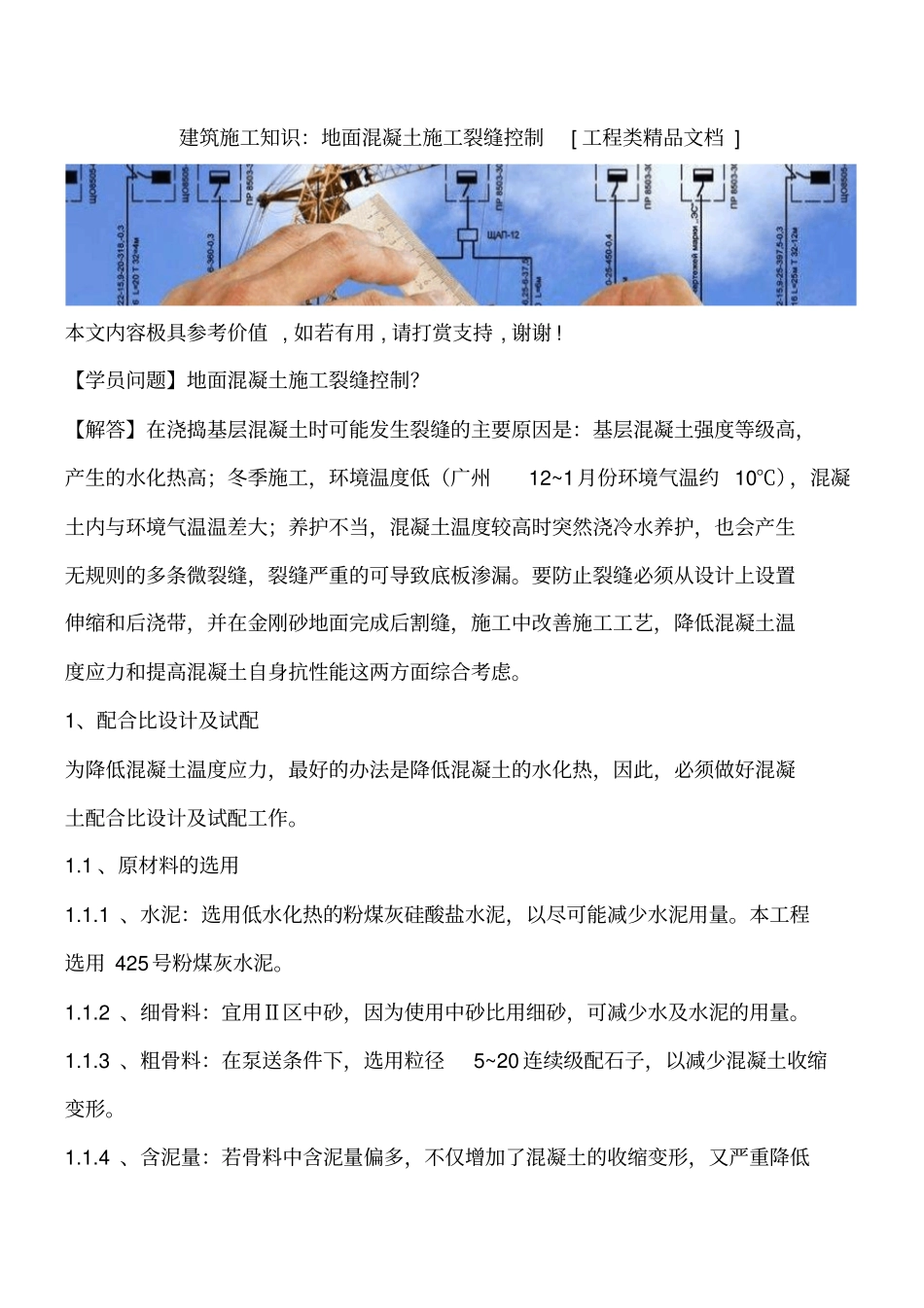

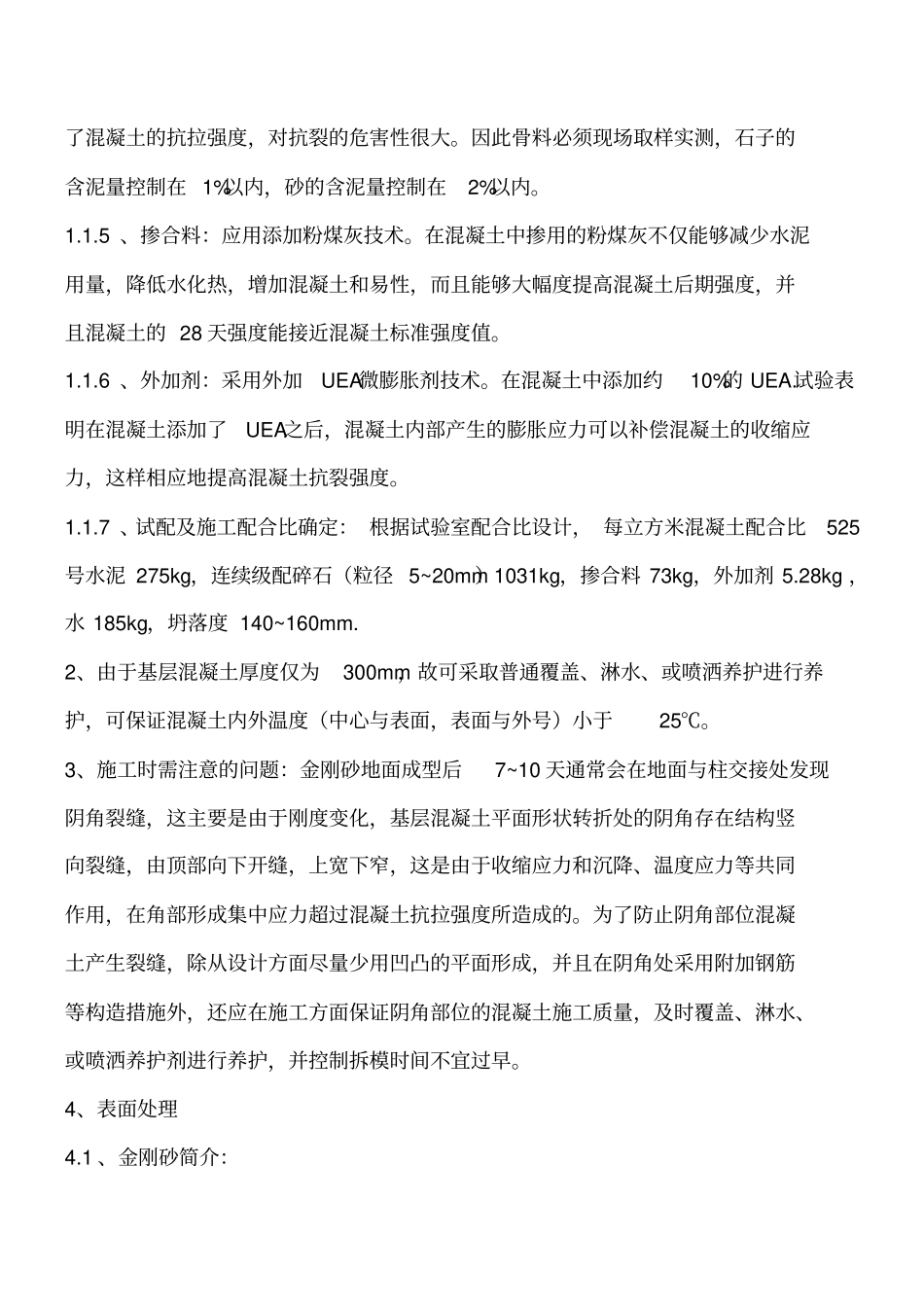

建筑施工知识：地面混凝土施工裂缝控制[ 工程类精品文档 ] 本文内容极具参考价值 , 如若有用 , 请打赏支持 , 谢谢 ! 【学员问题】地面混凝土施工裂缝控制？【解答】在浇捣基层混凝土时可能发生裂缝的主要原因是：基层混凝土强度等级高，产生的水化热高；冬季施工，环境温度低（广州12~1月份环境气温约 10℃），混凝土内与环境气温温差大；养护不当，混凝土温度较高时突然浇冷水养护，也会产生无规则的多条微裂缝，裂缝严重的可导致底板渗漏。要防止裂缝必须从设计上设置伸缩和后浇带，并在金刚砂地面完成后割缝，施工中改善施工工艺，降低混凝土温度应力和提高混凝土自身抗性能这两方面综合考虑。1、配合比设计及试配为降低混凝土温度应力，最好的办法是降低混凝土的水化热，因此，必须做好混凝土配合比设计及试配工作。1.1 、原材料的选用1.1.1 、水泥：选用低水化热的粉煤灰硅酸盐水泥，以尽可能减少水泥用量。本工程选用 425号粉煤灰水泥。1.1.2 、细骨料：宜用Ⅱ区中砂，因为使用中砂比用细砂，可减少水及水泥的用量。1.1.3 、粗骨料：在泵送条件下，选用粒径5~20 连续级配石子，以减少混凝土收缩变形。1.1.4 、含泥量：若骨料中含泥量偏多，不仅增加了混凝土的收缩变形，又严重降低了混凝土的抗拉强度，对抗裂的危害性很大。因此骨料必须现场取样实测，石子的含泥量控制在 1%以内，砂的含泥量控制在2%以内。1.1.5 、掺合料：应用添加粉煤灰技术。在混凝土中掺用的粉煤灰不仅能够减少水泥用量，降低水化热，增加混凝土和易性，而且能够大幅度提高混凝土后期强度，并且混凝土的 28 天强度能接近混凝土标准强度值。1.1.6 、外加剂：采用外加UEA微膨胀剂技术。在混凝土中添加约10%的 UEA.试验表明在混凝土添加了UEA之后，混凝土内部产生的膨胀应力可以补偿混凝土的收缩应力，这样相应地提高混凝土抗裂强度。1.1.7 、试配及施工配合比确定： 根据试验室配合比设计， 每立方米混凝土配合比525号水泥 275kg，连续级配碎石（粒径 5~20mm）1031kg，掺合料 73kg，外加剂 5.28kg ，水 185kg，坍落度 140~160mm. 2、由于基层混凝土厚度仅为300mm，故可采取普通覆盖、淋水、或喷洒养护进行养护，可保证混凝土内外温度（中心与表面，表面与外号）小于25℃。3、施工时需注意的问题：金刚砂地面成型后7~10 天通常会在地面与柱交接处发现阴角裂缝，这主要是由于刚度变化，基层混凝土平面形状转折处的阴角存在结构竖向裂缝...
