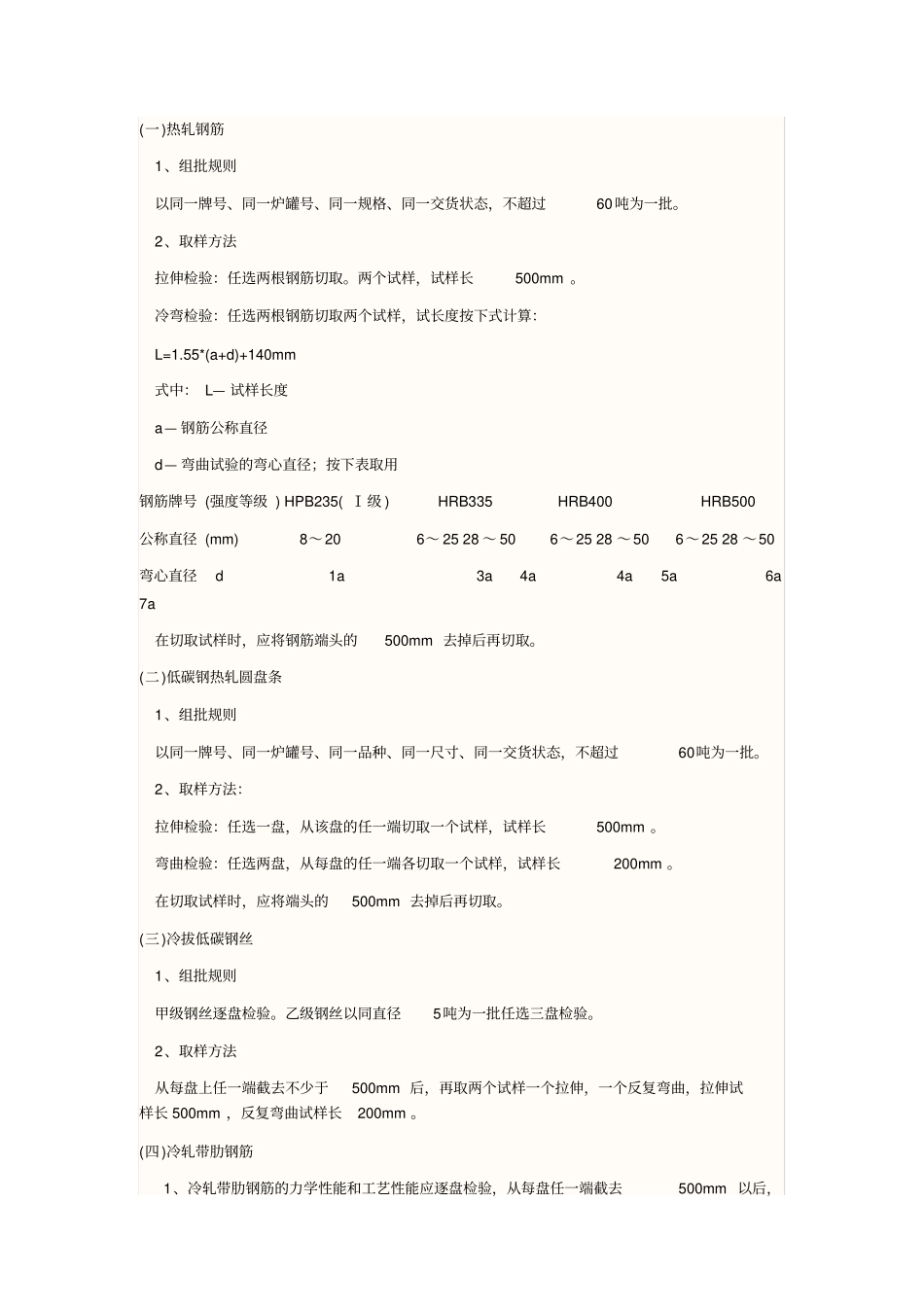

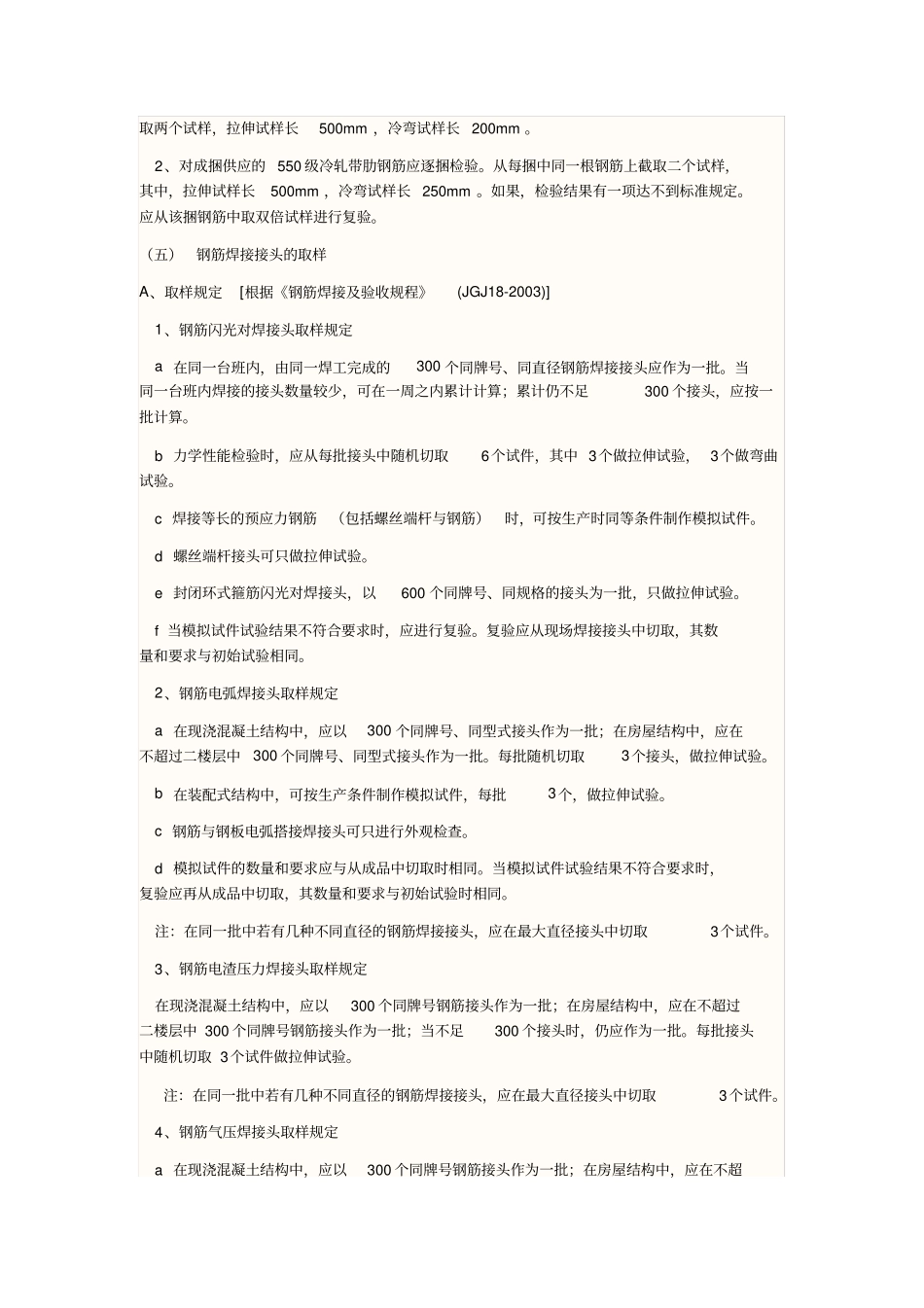

(一)热轧钢筋1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60 吨为一批。2、取样方法拉伸检验：任选两根钢筋切取。两个试样，试样长500mm 。冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：L=1.55*(a+d)+140mm 式中： L— 试样长度a— 钢筋公称直径d— 弯曲试验的弯心直径；按下表取用钢筋牌号 (强度等级 ) HPB235( Ⅰ级 ) HRB335 HRB400 HRB500 公称直径 (mm) 8～20 6～ 25 28 ～ 50 6～25 28 ～50 6～25 28 ～50 弯心直径d 1a 3a 4a 4a 5a 6a 7a 在切取试样时，应将钢筋端头的500mm 去掉后再切取。(二)低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm 。弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm 。在切取试样时，应将端头的500mm 去掉后再切取。(三)冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。乙级钢丝以同直径5吨为一批任选三盘检验。2、取样方法从每盘上任一端截去不少于500mm 后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长 500mm ，反复弯曲试样长200mm 。(四)冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm 以后，取两个试样，拉伸试样长500mm ，冷弯试样长 200mm 。2、对成捆供应的 550 级冷轧带肋钢筋应逐捆检验。从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm ，冷弯试样长 250mm 。如果，检验结果有一项达不到标准规定。应从该捆钢筋中取双倍试样进行复验。（五）钢筋焊接接头的取样A、取样规定[根据《钢筋焊接及验收规程》(JGJ18-2003)] 1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的300 个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300 个接头，应按一批计算。b 力学性能检验时，应从每批接头中随机切取6个试件，其中 3个做拉伸试验， 3个做弯曲试验。c 焊接等长的预应力钢筋（包括螺丝端杆与钢筋）时，可按生产时同等条件制作模拟试件。d 螺丝端杆接头可只做拉伸试验。e 封闭环式箍筋闪光对焊接头，以600 个同牌号、同规格的接头为一批，只做拉伸试验。f 当模拟试件试验结果不符合要求时，应进行复验。复验应从现场焊接接...
