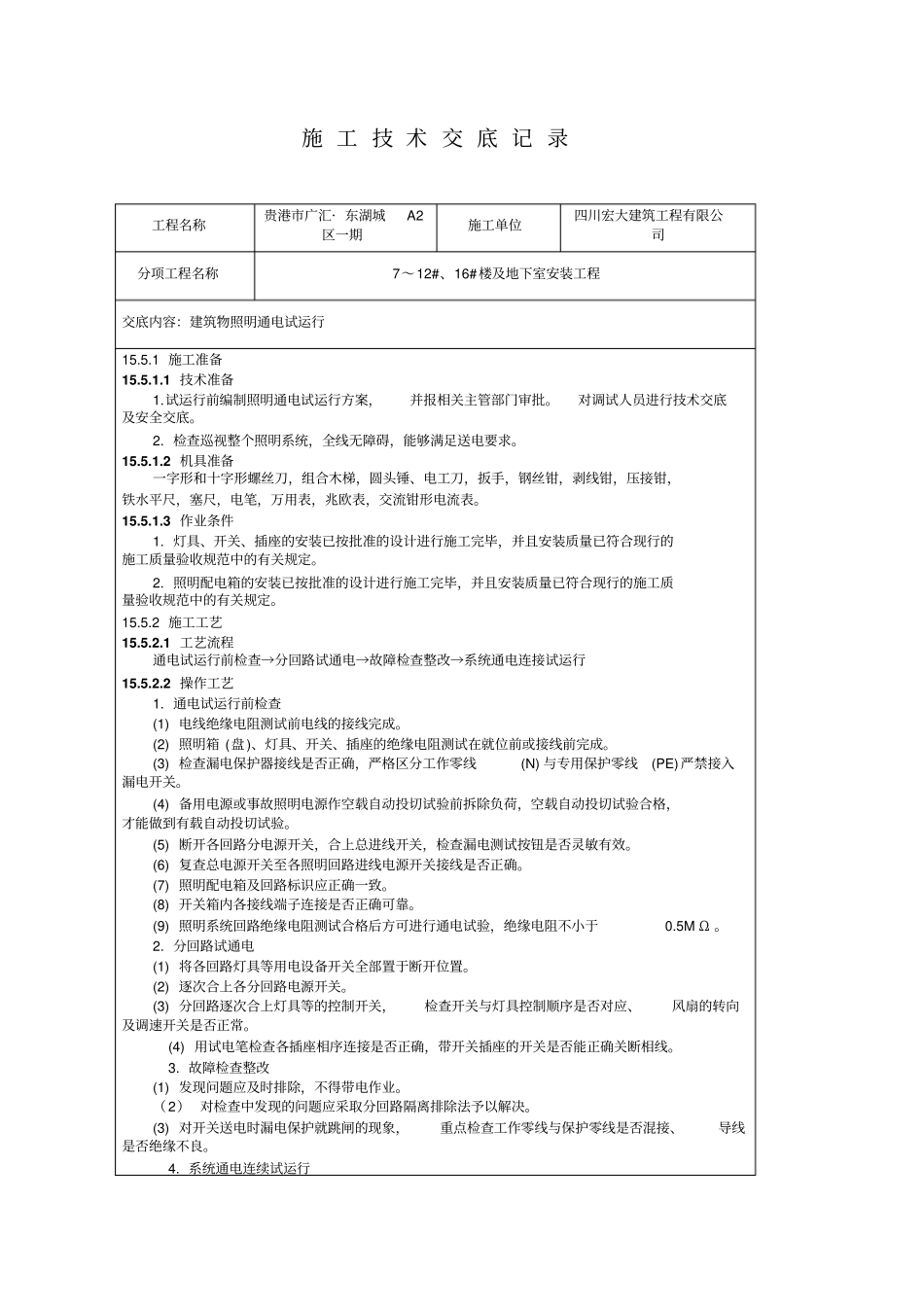

施 工 技 术 交 底 记 录工程名称贵港市广汇· 东湖城A2区一期施工单位四川宏大建筑工程有限公司分项工程名称7～12#、16#楼及地下室安装工程交底内容：建筑物照明通电试运行15.5.1 施工准备15.5.1.1 技术准备1.试运行前编制照明通电试运行方案，并报相关主管部门审批。对调试人员进行技术交底及安全交底。2. 检查巡视整个照明系统，全线无障碍，能够满足送电要求。15.5.1.2 机具准备一字形和十字形螺丝刀，组合木梯，圆头锤、电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，万用表，兆欧表，交流钳形电流表。15.5.1.3 作业条件1. 灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工质量验收规范中的有关规定。2. 照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工质量验收规范中的有关规定。15.5.2 施工工艺15.5.2.1 工艺流程通电试运行前检查→分回路试通电→故障检查整改→系统通电连接试运行15.5.2.2 操作工艺1. 通电试运行前检查(1) 电线绝缘电阻测试前电线的接线完成。(2) 照明箱 (盘)、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成。(3) 检查漏电保护器接线是否正确，严格区分工作零线(N) 与专用保护零线(PE)严禁接入漏电开关。(4) 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做到有载自动投切试验。(5) 断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。(6) 复查总电源开关至各照明回路进线电源开关接线是否正确。(7) 照明配电箱及回路标识应正确一致。(8) 开关箱内各接线端子连接是否正确可靠。(9) 照明系统回路绝缘电阻测试合格后方可进行通电试验，绝缘电阻不小于0.5M Ω 。2. 分回路试通电(1) 将各回路灯具等用电设备开关全部置于断开位置。(2) 逐次合上各分回路电源开关。(3) 分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应、风扇的转向及调速开关是否正常。(4) 用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。3. 故障检查整改(1) 发现问题应及时排除，不得带电作业。（2） 对检查中发现的问题应采取分回路隔离排除法予以解决。(3) 对开关送电时漏电保护就跳闸的现象，重点检查工作零线与保护零线是否混接、导线是否绝缘不良。4. 系统通电连续试运行施 工 技 术 交 底 记 录工程名称贵港...
