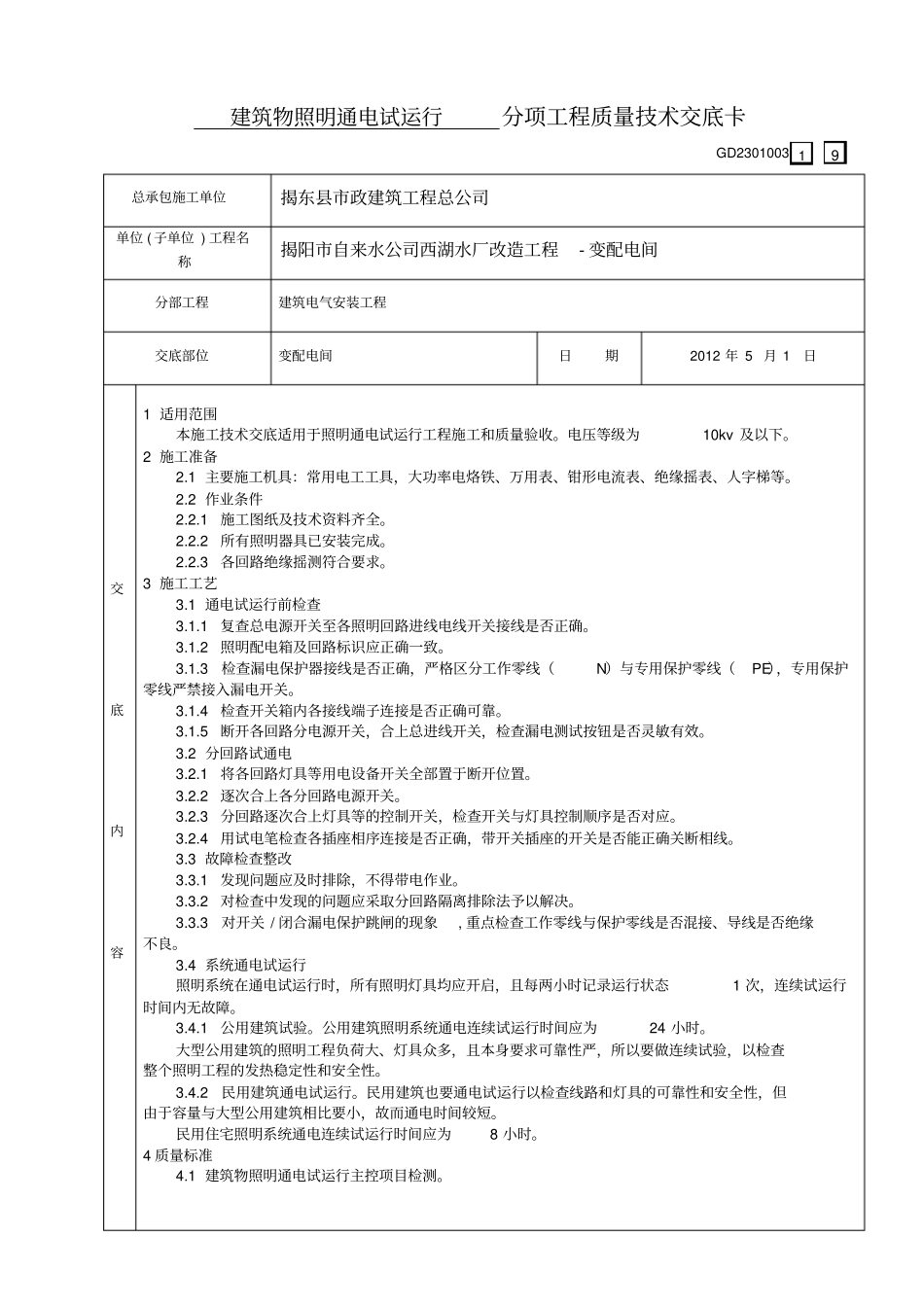

建筑物照明通电试运行分项工程质量技术交底卡GD2301003 总承包施工单位揭东县市政建筑工程总公司单位 ( 子单位 ) 工程名称揭阳市自来水公司西湖水厂改造工程- 变配电间分部工程建筑电气安装工程交底部位变配电间日期2012 年 5 月 1 日交底内容1 适用范围本施工技术交底适用于照明通电试运行工程施工和质量验收。电压等级为10kv 及以下。2 施工准备2.1 主要施工机具：常用电工工具，大功率电烙铁、万用表、钳形电流表、绝缘摇表、人字梯等。2.2 作业条件2.2.1施工图纸及技术资料齐全。2.2.2所有照明器具已安装完成。2.2.3各回路绝缘摇测符合要求。3 施工工艺3.1 通电试运行前检查3.1.1复查总电源开关至各照明回路进线电线开关接线是否正确。3.1.2照明配电箱及回路标识应正确一致。3.1.3检查漏电保护器接线是否正确，严格区分工作零线（N）与专用保护零线（PE），专用保护零线严禁接入漏电开关。3.1.4检查开关箱内各接线端子连接是否正确可靠。3.1.5断开各回路分电源开关，合上总进线开关，检查漏电测试按钮是否灵敏有效。3.2 分回路试通电3.2.1将各回路灯具等用电设备开关全部置于断开位置。3.2.2逐次合上各分回路电源开关。3.2.3分回路逐次合上灯具等的控制开关，检查开关与灯具控制顺序是否对应。3.2.4用试电笔检查各插座相序连接是否正确，带开关插座的开关是否能正确关断相线。3.3 故障检查整改3.3.1发现问题应及时排除，不得带电作业。3.3.2对检查中发现的问题应采取分回路隔离排除法予以解决。3.3.3对开关 / 闭合漏电保护跳闸的现象, 重点检查工作零线与保护零线是否混接、导线是否绝缘不良。3.4 系统通电试运行照明系统在通电试运行时，所有照明灯具均应开启，且每两小时记录运行状态1 次，连续试运行时间内无故障。3.4.1公用建筑试验。公用建筑照明系统通电连续试运行时间应为24 小时。大型公用建筑的照明工程负荷大、灯具众多，且本身要求可靠性严，所以要做连续试验，以检查整个照明工程的发热稳定性和安全性。3.4.2民用建筑通电试运行。民用建筑也要通电试运行以检查线路和灯具的可靠性和安全性，但由于容量与大型公用建筑相比要小，故而通电时间较短。民用住宅照明系统通电连续试运行时间应为8 小时。4 质量标准4.1 建筑物照明通电试运行主控项目检测。1 9 交底内容序号项目合格质量标准检验方法检查数量1 灯具回路控制与照明箱以及回路的标识一致，开关与灯具控制顺序相对应照明系统通电，灯具回路控...
