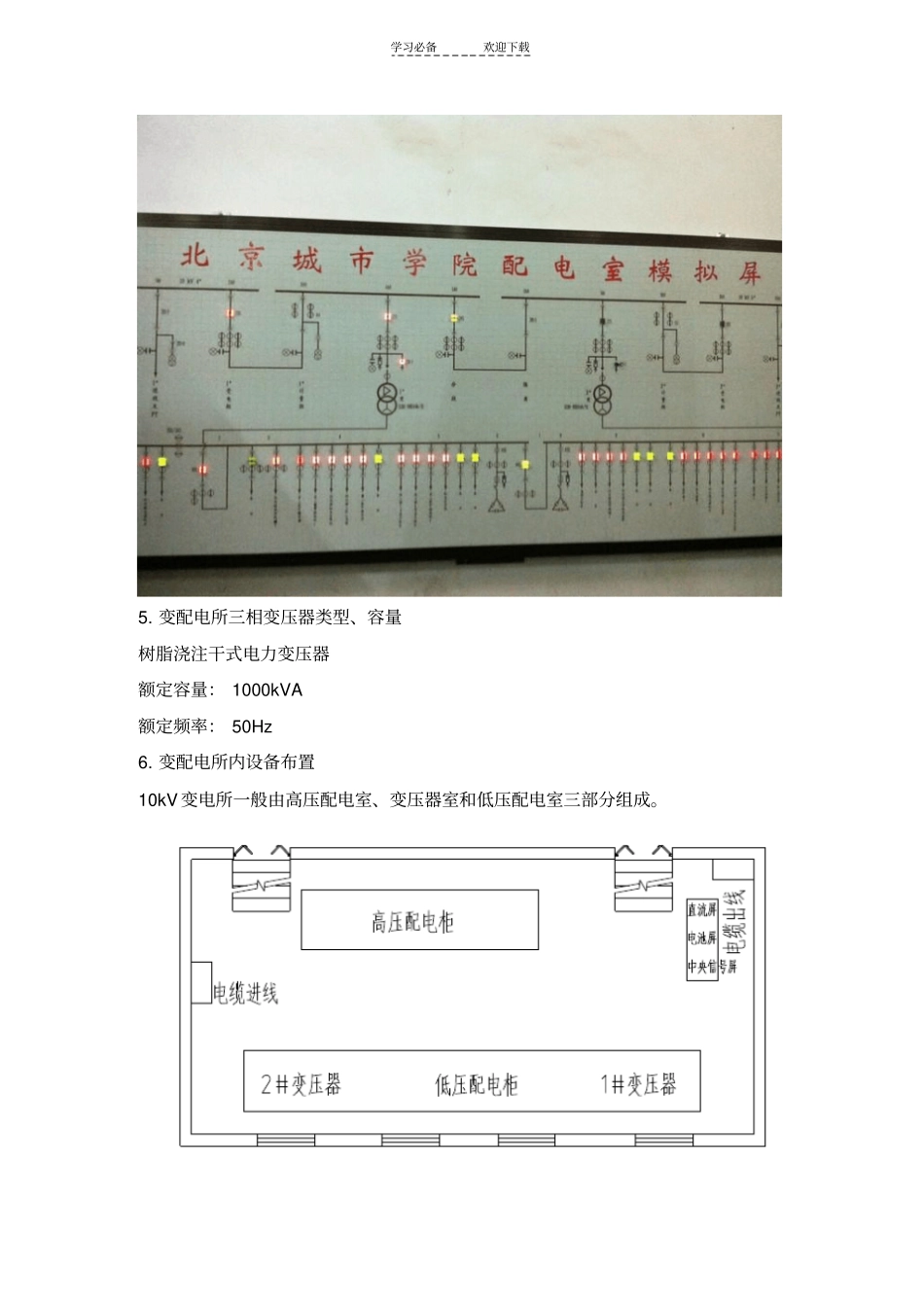

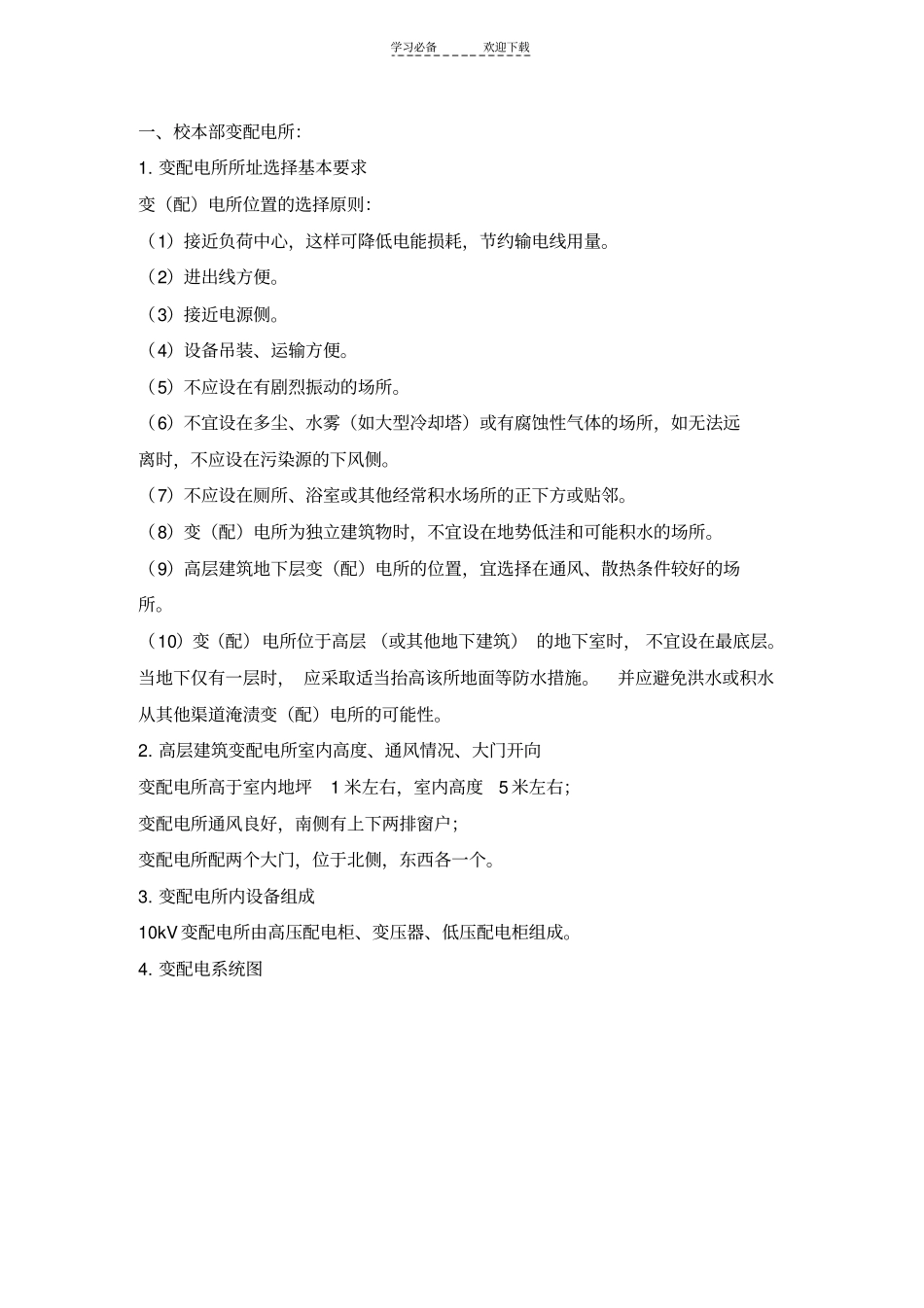

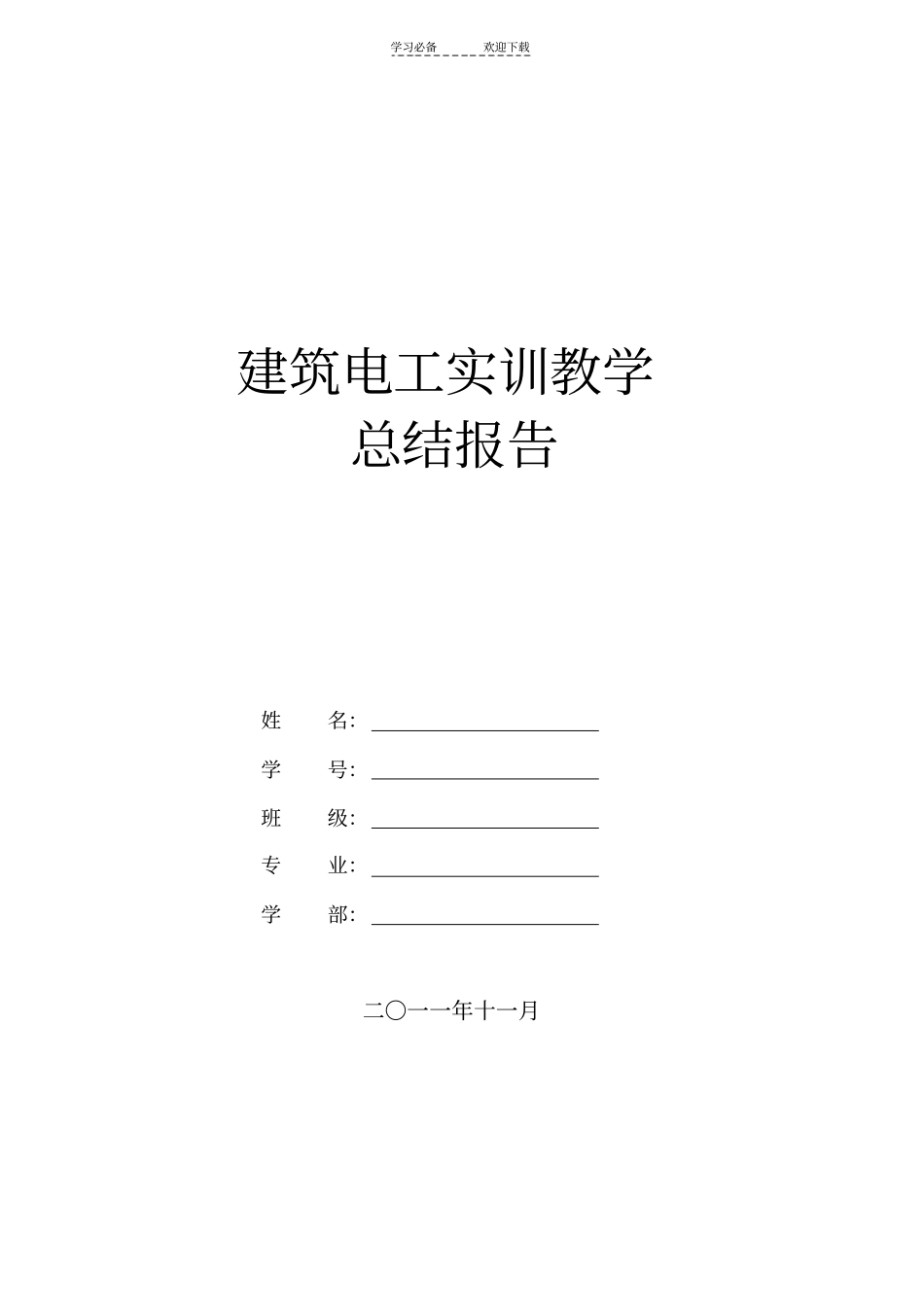

学习必备欢迎下载建筑电工实训教学总结报告姓名：学号：班级：专业：学部：二〇一一年十一月学习必备欢迎下载一、校本部变配电所：1. 变配电所所址选择基本要求变（配）电所位置的选择原则：（1）接近负荷中心，这样可降低电能损耗，节约输电线用量。（2）进出线方便。（3）接近电源侧。（4）设备吊装、运输方便。（5）不应设在有剧烈振动的场所。（6）不宜设在多尘、水雾（如大型冷却塔）或有腐蚀性气体的场所，如无法远离时，不应设在污染源的下风侧。（7）不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。（8）变（配）电所为独立建筑物时，不宜设在地势低洼和可能积水的场所。（9）高层建筑地下层变（配）电所的位置，宜选择在通风、散热条件较好的场所。（10）变（配）电所位于高层 （或其他地下建筑） 的地下室时， 不宜设在最底层。当地下仅有一层时， 应采取适当抬高该所地面等防水措施。并应避免洪水或积水从其他渠道淹渍变（配）电所的可能性。2. 高层建筑变配电所室内高度、通风情况、大门开向变配电所高于室内地坪1 米左右，室内高度5 米左右；变配电所通风良好，南侧有上下两排窗户；变配电所配两个大门，位于北侧，东西各一个。3. 变配电所内设备组成10kV 变配电所由高压配电柜、变压器、低压配电柜组成。4. 变配电系统图学习必备欢迎下载5. 变配电所三相变压器类型、容量树脂浇注干式电力变压器额定容量： 1000kVA 额定频率： 50Hz 6. 变配电所内设备布置10kV 变电所一般由高压配电室、变压器室和低压配电室三部分组成。学习必备欢迎下载7. 高、低压配电柜间距、与墙壁距离高、低压配电柜间距3 米左右与墙壁距离 0.5 米左右8. 变配电设备地下电缆沟深 0.7 米，钢板覆盖，铺橡胶绝缘层9. 变配电电缆进出线位置电缆进线：变配电所西侧中间位置电缆出线：变电所东北角位置二、建筑物中电气设备位置与安装1. 钟楼顶部避雷针建筑物的防雷装置一般由接闪器、引下线和接地体三个基本部分组成图为避雷针，它的防雷基本原理是由于其端部电场强度最大，把雷云放电自然地吸引过来，并安全地把雷电导通入地。这样避雷针下面的一定空间内， 建筑物就可以避免直接雷击，这个空间叫做避雷的保护范围。学习必备欢迎下载2. 屋脊、女儿墙上、隔热层下避雷带由于建筑物的屋脊、屋角、屋檐、山墙、烟囱和通风管道等最容易遭受雷击。因此，考虑建筑美观要求， 不允许装设避雷针时， 可以用金属条在这些最易雷击的地...
