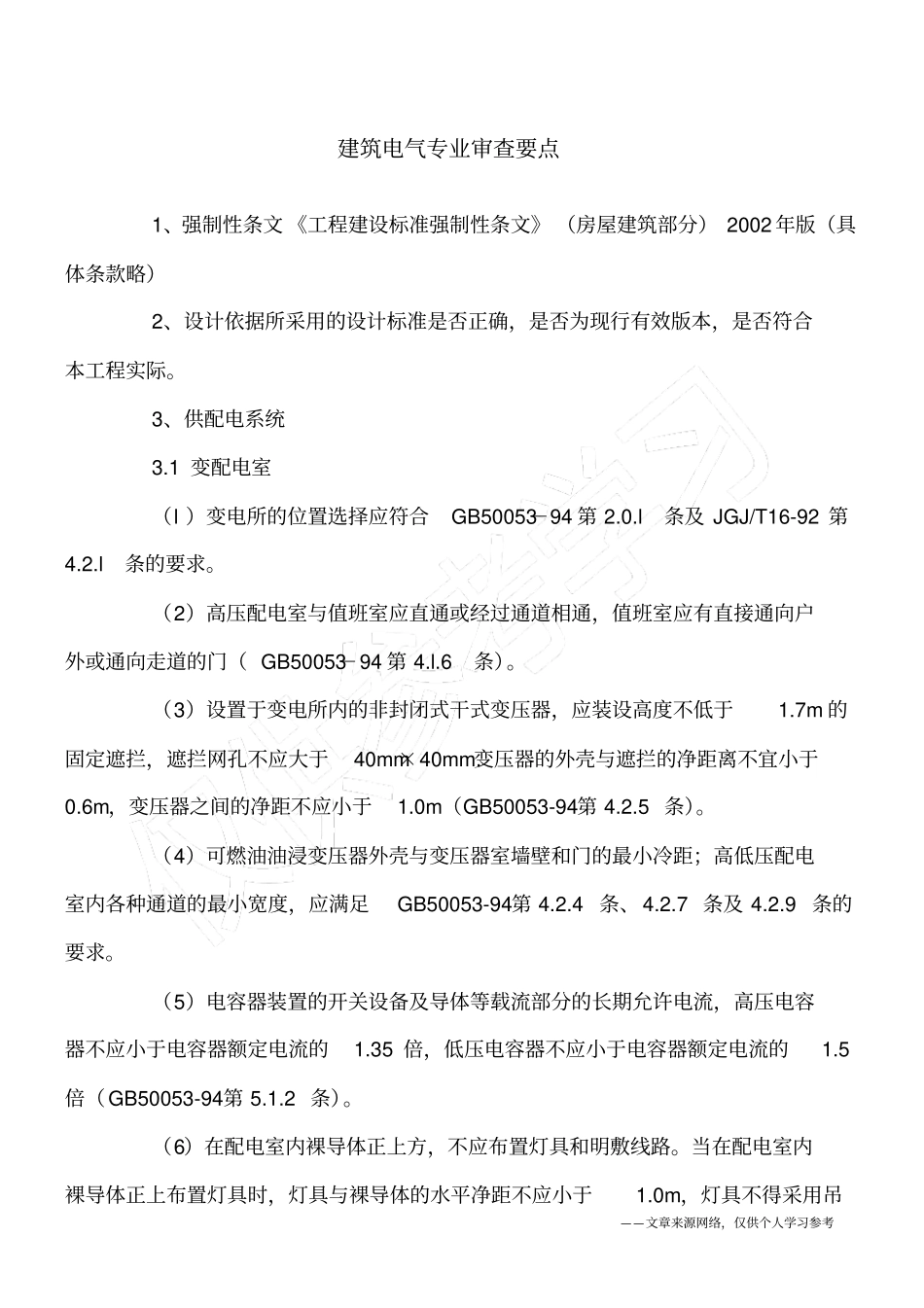

——文章来源网络，仅供个人学习参考建筑电气专业审查要点1、强制性条文 《工程建设标准强制性条文》 （房屋建筑部分） 2002 年版（具体条款略）2、设计依据所采用的设计标准是否正确，是否为现行有效版本，是否符合本工程实际。3、供配电系统3.1 变配电室（l ）变电所的位置选择应符合GB50053－94 第 2.0.l条及 JGJ/T16-92 第4.2.l条的要求。（2）高压配电室与值班室应直通或经过通道相通，值班室应有直接通向户外或通向走道的门（ GB50053－94 第 4.l.6条）。（3）设置于变电所内的非封闭式干式变压器，应装设高度不低于1.7m 的固定遮拦，遮拦网孔不应大于40mm×40mm.变压器的外壳与遮拦的净距离不宜小于0.6m，变压器之间的净距不应小于1.0m（GB50053-94第 4.2.5 条）。（4）可燃油油浸变压器外壳与变压器室墙壁和门的最小冷距；高低压配电室内各种通道的最小宽度，应满足GB50053-94第 4.2.4 条、4.2.7 条及 4.2.9 条的要求。（5）电容器装置的开关设备及导体等载流部分的长期允许电流，高压电容器不应小于电容器额定电流的1.35 倍，低压电容器不应小于电容器额定电流的1.5倍（GB50053-94第 5.1.2 条）。（6）在配电室内裸导体正上方，不应布置灯具和明敷线路。当在配电室内裸导体正上布置灯具时，灯具与裸导体的水平净距不应小于1.0m，灯具不得采用吊——文章来源网络，仅供个人学习参考链和软线吊装（ GB50053-94第 6.4.3 条）。供配电（1）负荷计算的内容和计算方法， 是否执行 JGJ/T16-92 第 3.4.5 条、3.4.6条及 3.4.7 条的规定。（2）所选电器的额定电压、额定电流、额定频率、变电所低压配电柜出线开关这断能力是否符合GB5005495第 2.1.1 条规定。（3）配电系统保护配合是否具有选择性（GB50054-95第 4.1.2 条）。（4）电气导体截面的选择及线路过载保护是否满足GB50054-95中第 2.2.6条、2.2.7 条、4.3.4 条的要求；是否考虑了敷设环境、环境温度及敷设方式的修正系数。（5）保护线（ PE线）最小截面，应符合GB50054-95第 2.2.9 条及 2.2.10条的规定。（6）线路保护电器的安装位置， 是否符合 GB50054-95第 4.5.2 条的规定。（7）由建筑物外引入的低压配电线路，应在室内靠近进线点便于操作维护的地方装设隔离电器（ GB50052－95 第 6.0.10 条）。（8）从 10（6）KV总配电所以放射式向分配电所供电时，该分配电所的电源进线开关宜采用隔离开关或隔离触头（GB50053-94第 3.2.3 条...
