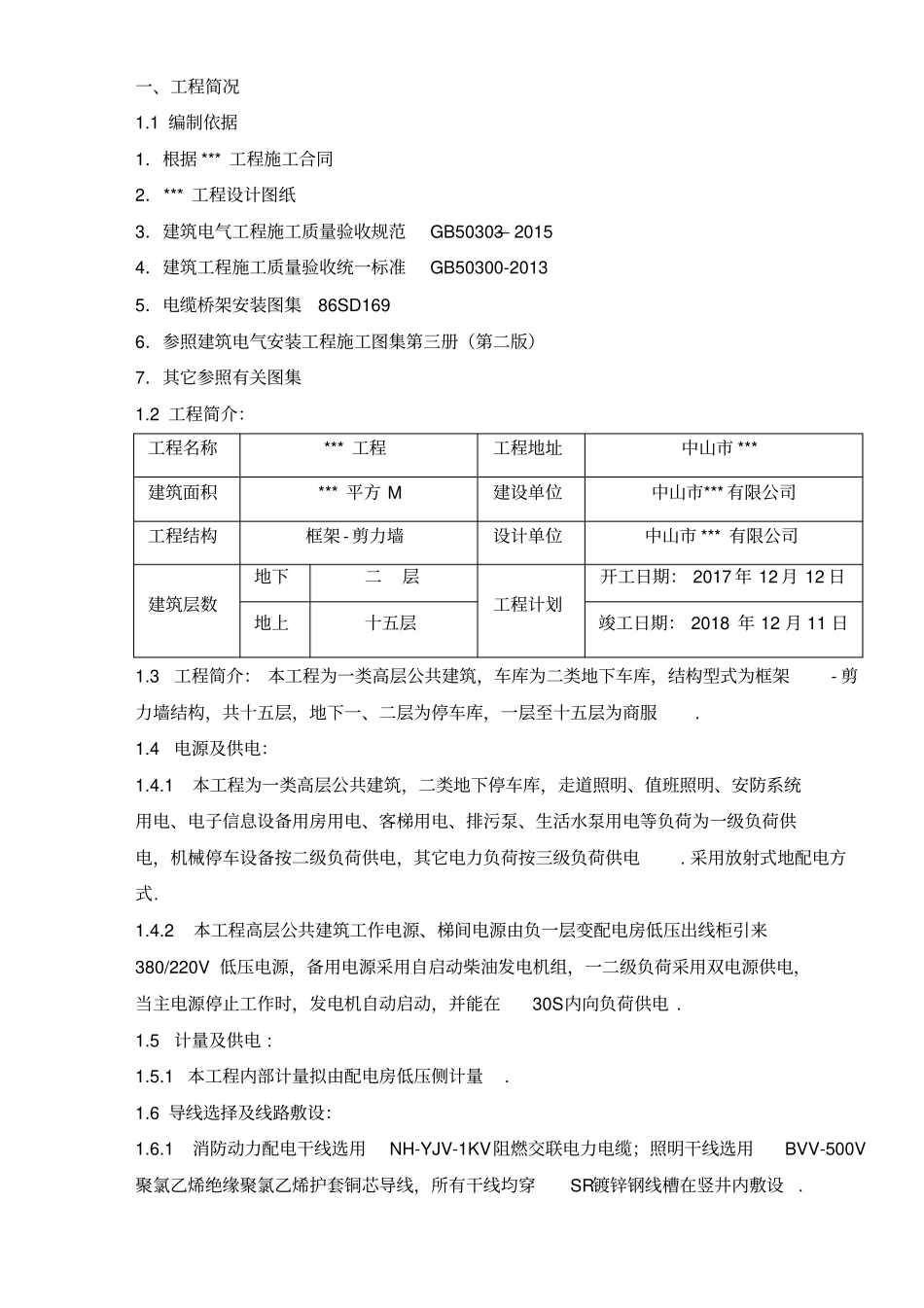

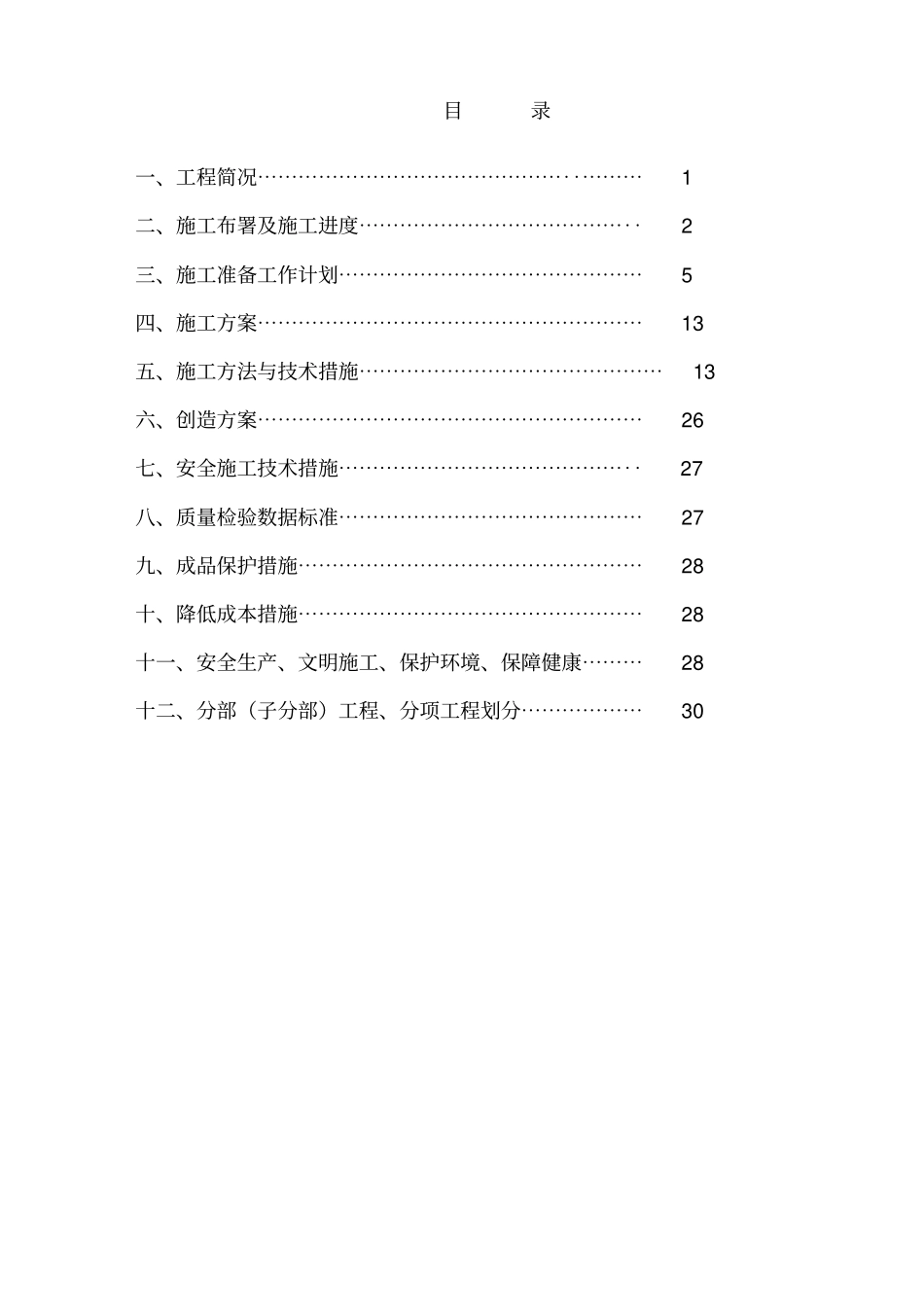

单位工程施工组织设计（施工方案）——电气工程编制：审核：编制日期：2017年12月8日目录一、工程简况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯‥⋯⋯⋯1 二、施工布署及施工进度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯‥2 三、施工准备工作计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 四、施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 五、施工方法与技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 六、创造方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26 七、安全施工技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯‥27 八、质量检验数据标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 九、成品保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 十、降低成本措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 十一、安全生产、文明施工、保护环境、保障健康⋯⋯⋯28 十二、分部（子分部）工程、分项工程划分⋯⋯⋯⋯⋯⋯30 一、工程简况1.1 编制依据1．根据 *** 工程施工合同2．*** 工程设计图纸3．建筑电气工程施工质量验收规范GB50303— 2015 4．建筑工程施工质量验收统一标准GB50300-2013 5．电缆桥架安装图集86SD169 6．参照建筑电气安装工程施工图集第三册（第二版）7．其它参照有关图集1.2 工程简介：工程名称*** 工程工程地址中山市 *** 建筑面积*** 平方 M 建设单位中山市*** 有限公司工程结构框架 - 剪力墙设计单位中山市 *** 有限公司建筑层数地下二层工程计划开工日期： 2017 年 12 月 12 日地上十五层竣工日期： 2018 年 12 月 11 日1.3工程简介： 本工程为一类高层公共建筑，车库为二类地下车库，结构型式为框架- 剪力墙结构，共十五层，地下一、二层为停车库，一层至十五层为商服.1.4 电源及供电：1.4.1本工程为一类高层公共建筑，二类地下停车库，走道照明、值班照明、安防系统用电、电子信息设备用房用电、客梯用电、排污泵、生活水泵用电等负荷为一级负荷供电，机械停车设备按二级负荷供电，其它电力负荷按三级负荷供电. 采用放射式地配电方式.1.4.2本工程高层公共建筑工作电源、梯间电源由负一层变配电房低压出线柜引来380/220V 低压电源，备用电源采用自启动柴油发电机组，一二级负荷采用双电源供电，当主电源停止工作时，发电机自动启动，并能在30S内向负荷供电 .1.5 计量及供电 : 1.5.1 本工程内部计量拟由配电房低压侧计量. 1.6 导线选择及线路敷设：1.6.1消防动力配电干线选用NH-YJV-1KV阻燃交联电力电缆；照明干...
