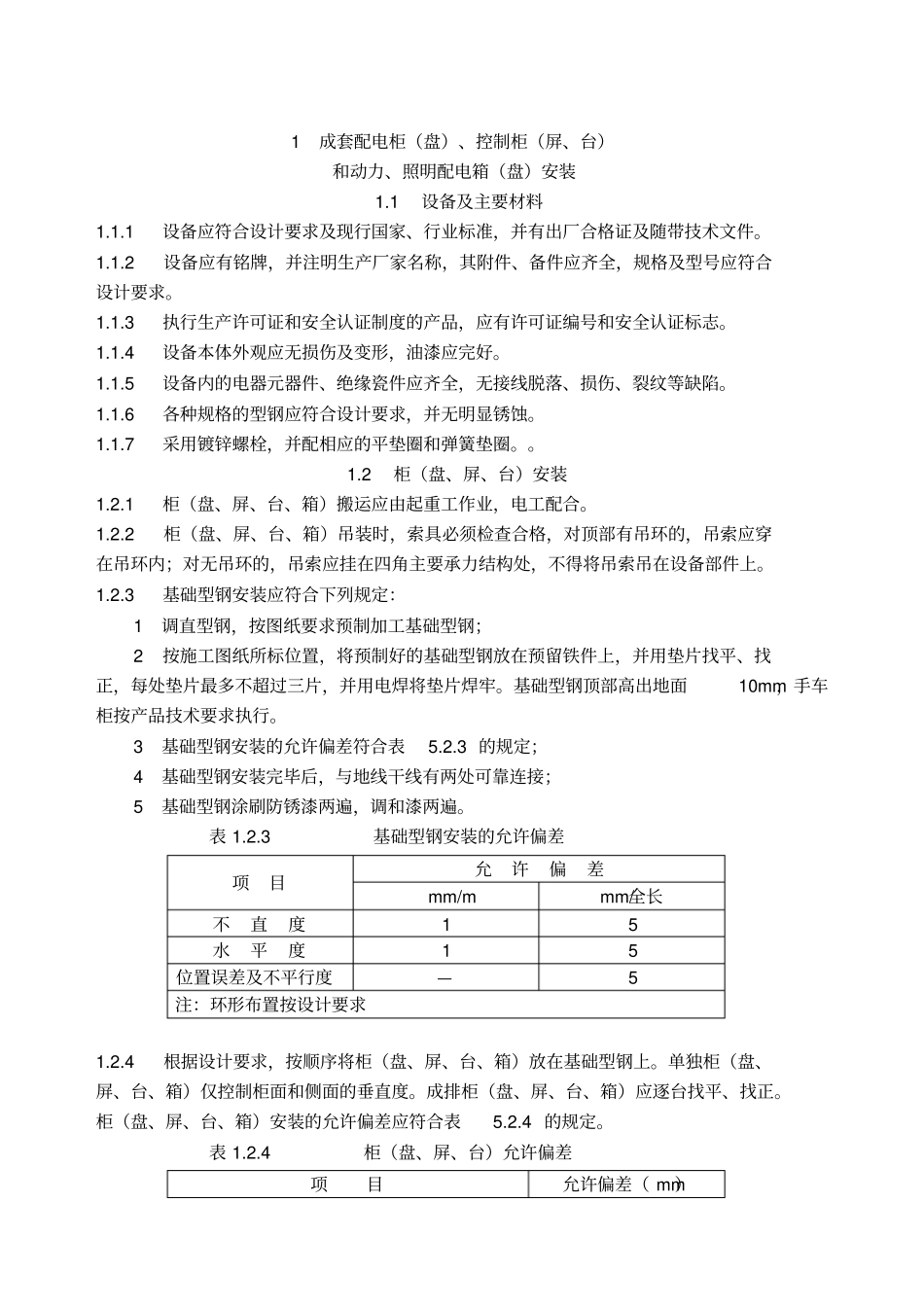

1 成套配电柜（盘）、控制柜（屏、台）和动力、照明配电箱（盘）安装1.1 设备及主要材料1.1.1设备应符合设计要求及现行国家、行业标准，并有出厂合格证及随带技术文件。1.1.2设备应有铭牌，并注明生产厂家名称，其附件、备件应齐全，规格及型号应符合设计要求。1.1.3执行生产许可证和安全认证制度的产品，应有许可证编号和安全认证标志。1.1.4设备本体外观应无损伤及变形，油漆应完好。1.1.5设备内的电器元器件、绝缘瓷件应齐全，无接线脱落、损伤、裂纹等缺陷。1.1.6各种规格的型钢应符合设计要求，并无明显锈蚀。1.1.7采用镀锌螺栓，并配相应的平垫圈和弹簧垫圈。。1.2 柜（盘、屏、台）安装1.2.1柜（盘、屏、台、箱）搬运应由起重工作业，电工配合。1.2.2 柜（盘、屏、台、箱）吊装时，索具必须检查合格，对顶部有吊环的，吊索应穿在吊环内；对无吊环的，吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。1.2.3基础型钢安装应符合下列规定：1调直型钢，按图纸要求预制加工基础型钢；2按施工图纸所标位置，将预制好的基础型钢放在预留铁件上，并用垫片找平、找正，每处垫片最多不超过三片，并用电焊将垫片焊牢。基础型钢顶部高出地面10mm，手车柜按产品技术要求执行。3基础型钢安装的允许偏差符合表5.2.3 的规定；4基础型钢安装完毕后，与地线干线有两处可靠连接；5基础型钢涂刷防锈漆两遍，调和漆两遍。表 1.2.3 基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度15水平度15位置误差及不平行度—5注：环形布置按设计要求1.2.4根据设计要求，按顺序将柜（盘、屏、台、箱）放在基础型钢上。单独柜（盘、屏、台、箱）仅控制柜面和侧面的垂直度。成排柜（盘、屏、台、箱）应逐台找平、找正。柜（盘、屏、台、箱）安装的允许偏差应符合表5.2.4 的规定。表 1.2.4 柜（盘、屏、台）允许偏差项目允许偏差（ mm）垂直度（每 m）1.5水平偏差相邻两柜顶部2成排柜顶部5柜面偏差相邻两柜边1成排柜面5柜间接缝21.2.5柜（盘、屏、台、箱）与基础型钢应用镀锌螺栓固定，柜体与柜体、柜体与侧档板均要用镀锌螺栓连接。一般无要求时，高压柜用M16镀锌螺栓固定，低压柜用M12镀锌螺栓固定。1.2.6低压配电柜（盘）、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（盘、屏、台、箱）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（盘、屏、台、箱）内的保护导体最小截面积Sp 应符合表 5.2.6 的规定...
