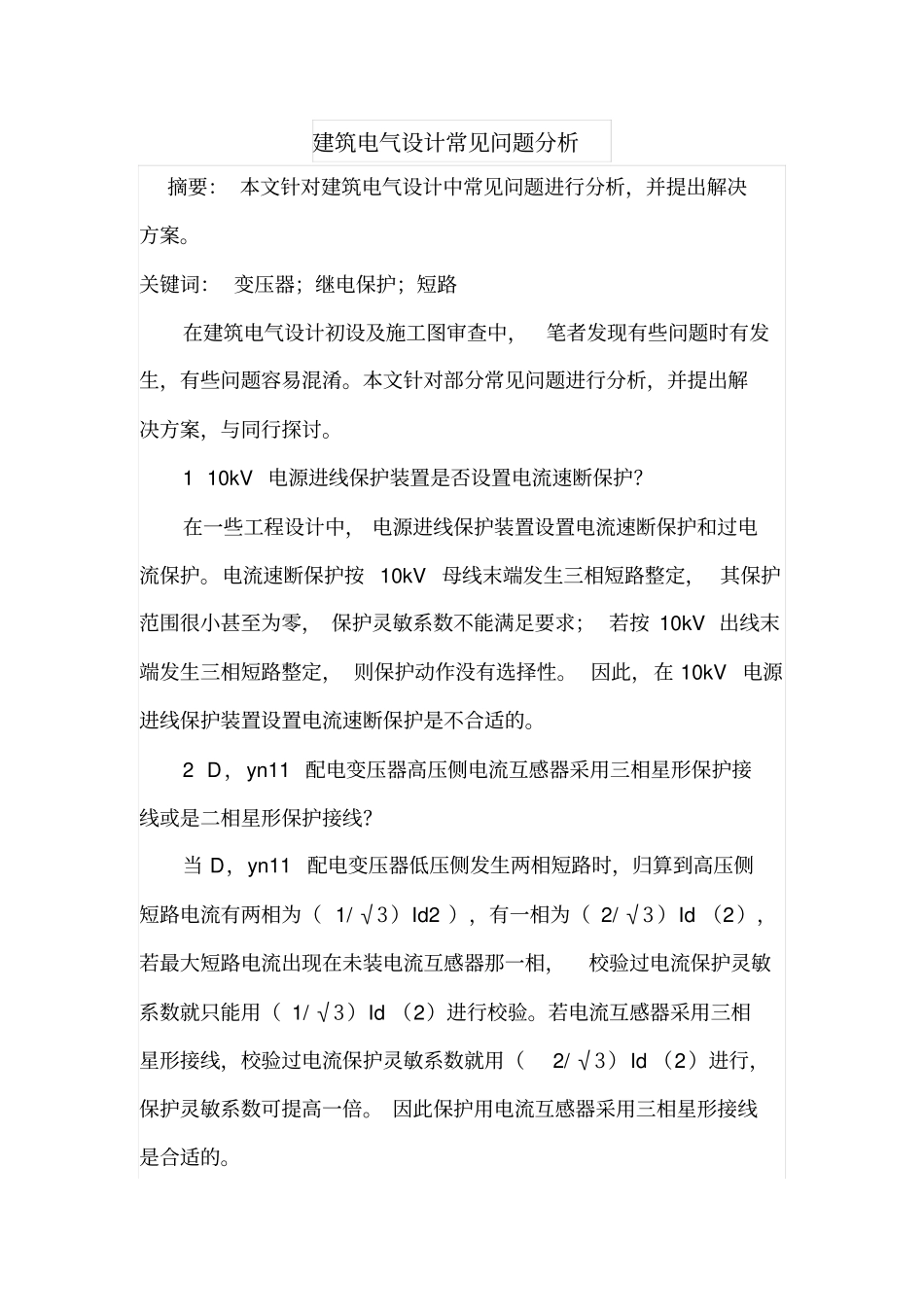

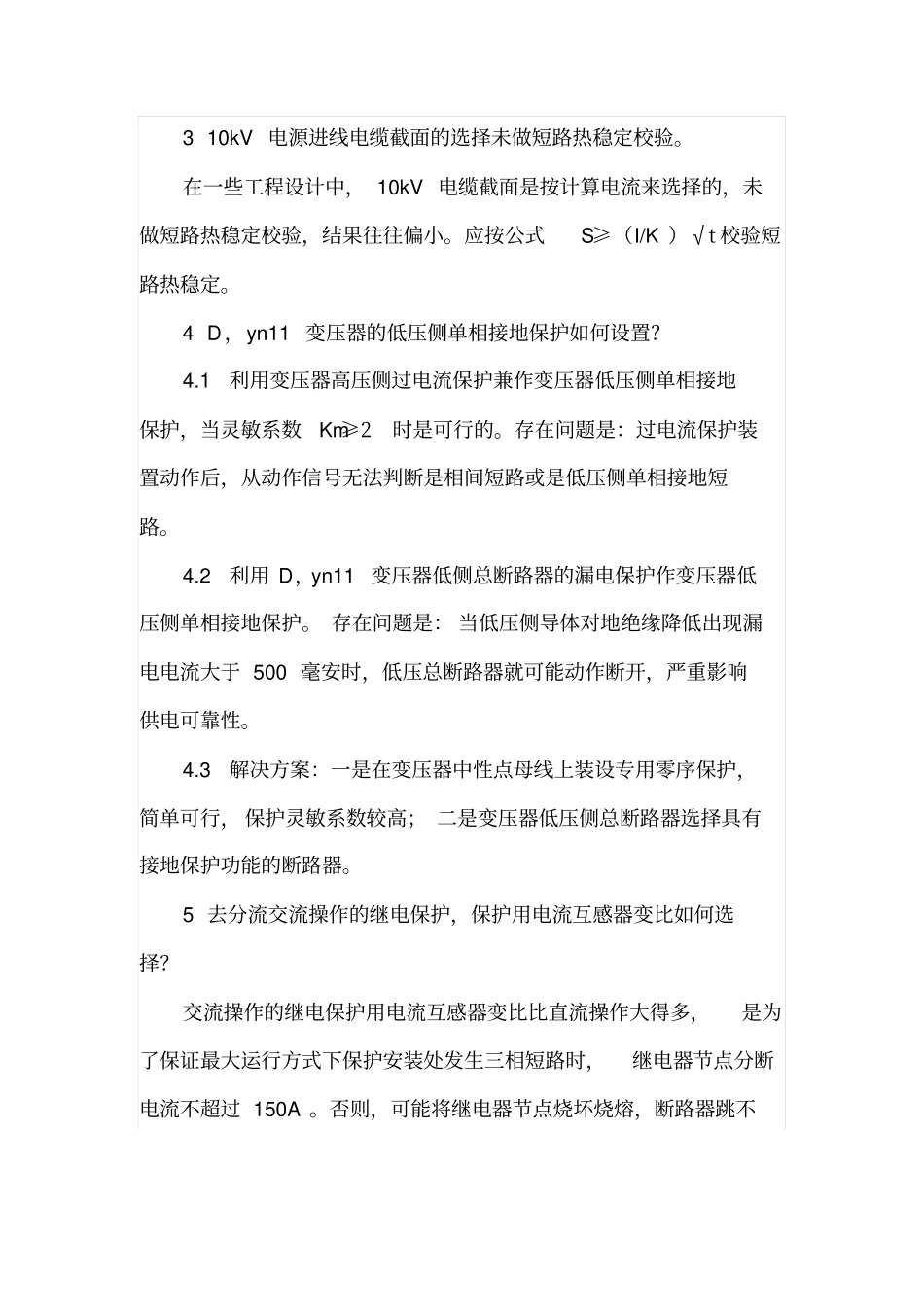

建筑电气设计常见问题分析摘要： 本文针对建筑电气设计中常见问题进行分析，并提出解决方案。关键词： 变压器；继电保护；短路在建筑电气设计初设及施工图审查中，笔者发现有些问题时有发生，有些问题容易混淆。本文针对部分常见问题进行分析，并提出解决方案，与同行探讨。1 10kV 电源进线保护装置是否设置电流速断保护？在一些工程设计中， 电源进线保护装置设置电流速断保护和过电流保护。电流速断保护按 10kV 母线末端发生三相短路整定， 其保护范围很小甚至为零， 保护灵敏系数不能满足要求； 若按 10kV 出线末端发生三相短路整定， 则保护动作没有选择性。 因此，在 10kV 电源进线保护装置设置电流速断保护是不合适的。2 D，yn11 配电变压器高压侧电流互感器采用三相星形保护接线或是二相星形保护接线？当 D，yn11 配电变压器低压侧发生两相短路时，归算到高压侧短路电流有两相为（ 1/ √3）Id2 ），有一相为（ 2/ √3 ）Id （2），若最大短路电流出现在未装电流互感器那一相，校验过电流保护灵敏系数就只能用（ 1/ √3）Id （2）进行校验。若电流互感器采用三相星形接线，校验过电流保护灵敏系数就用（2/ √3）Id （2）进行，保护灵敏系数可提高一倍。 因此保护用电流互感器采用三相星形接线是合适的。3 10kV 电源进线电缆截面的选择未做短路热稳定校验。在一些工程设计中， 10kV 电缆截面是按计算电流来选择的，未做短路热稳定校验，结果往往偏小。应按公式S≥（I/K ）√t 校验短路热稳定。4 D，yn11 变压器的低压侧单相接地保护如何设置？4.1 利用变压器高压侧过电流保护兼作变压器低压侧单相接地保护，当灵敏系数Km≥2时是可行的。存在问题是：过电流保护装置动作后，从动作信号无法判断是相间短路或是低压侧单相接地短路。4.2 利用 D，yn11 变压器低侧总断路器的漏电保护作变压器低压侧单相接地保护。 存在问题是： 当低压侧导体对地绝缘降低出现漏电电流大于 500 毫安时，低压总断路器就可能动作断开，严重影响供电可靠性。4.3 解决方案：一是在变压器中性点母线上装设专用零序保护，简单可行， 保护灵敏系数较高； 二是变压器低压侧总断路器选择具有接地保护功能的断路器。5 去分流交流操作的继电保护，保护用电流互感器变比如何选择？交流操作的继电保护用电流互感器变比比直流操作大得多，是为了保证最大运行方式下保护安装处发生三相短路时，继电器节点分断电流不超过 150A...
