建筑电气系统专项施工方案VIP免费

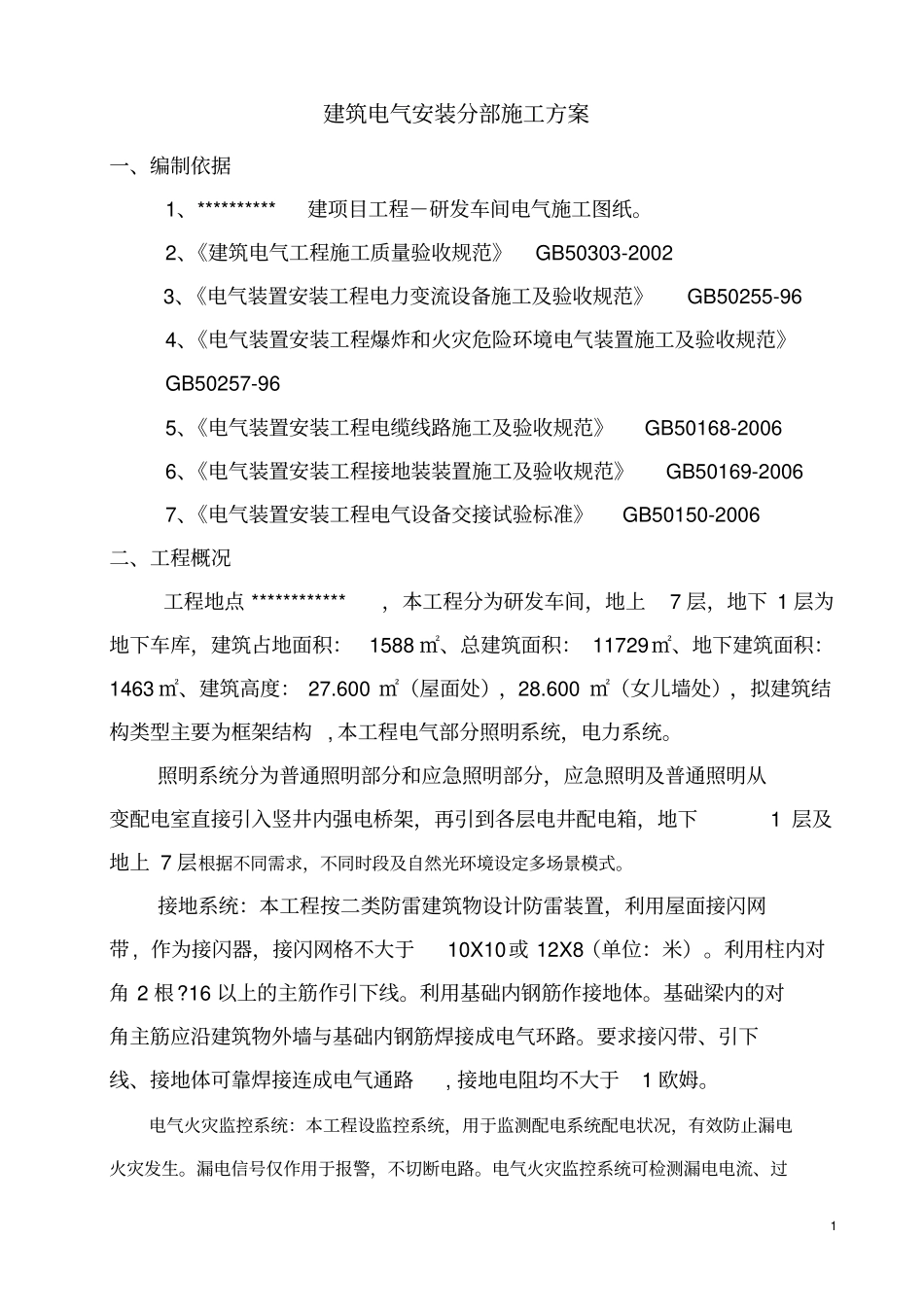

1 建筑电气安装分部施工方案一、编制依据1、**********建项目工程－研发车间电气施工图纸。2、《建筑电气工程施工质量验收规范》GB50303-2002 3、《电气装置安装工程电力变流设备施工及验收规范》GB50255-96 4、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96 5、《电气装置安装工程电缆线路施工及验收规范》GB50168-2006 6、《电气装置安装工程接地装装置施工及验收规范》GB50169-2006 7、《电气装置安装工程电气设备交接试验标准》GB50150-2006 二、工程概况工程地点 ************，本工程分为研发车间，地上7 层，地下 1 层为地下车库，建筑占地面积：1588 ㎡、总建筑面积： 11729㎡、地下建筑面积：1463 ㎡、建筑高度： 27.600 ㎡（屋面处），28.600 ㎡（女儿墙处），拟建筑结构类型主要为框架结构 , 本工程电气部分照明系统，电力系统。照明系统分为普通照明部分和应急照明部分，应急照明及普通照明从变配电室直接引入竖井内强电桥架，再引到各层电井配电箱，地下1 层及地上 7 层根据不同需求，不同时段及自然光环境设定多场景模式。接地系统：本工程按二类防雷建筑物设计防雷装置，利用屋面接闪网带, 作为接闪器，接闪网格不大于10X10或 12X8（单位：米）。利用柱内对角 2 根?16 以上的主筋作引下线。利用基础内钢筋作接地体。基础梁内的对角主筋应沿建筑物外墙与基础内钢筋焊接成电气环路。要求接闪带、引下线、接地体可靠焊接连成电气通路, 接地电阻均不大于1 欧姆。电气火灾监控系统：本工程设监控系统，用于监测配电系统配电状况，有效防止漏电火灾发生。漏电信号仅作用于报警，不切断电路。电气火灾监控系统可检测漏电电流、过2 电流信号，发出声光报警信号，报出故障位置，存储各种故障信号。三、工程质量目标及要求1、本工程要求为市合格工程。施工要求检验批验收合格率100%，强制性条文执行率为 100%，消除质量通病，杜绝质量事故。2、认真贯彻执行ISO9001标准，严格按公司程序文件管理施工，使程序文件内容贯穿于工程始终，落实中建七局的质量方针及目标，保质保量完成施工任务。3、为保证质量实行多级检查制度，施工时由班组进行自检，然后由质检员进行复检，工序交接进行交接检，合格后报监理工程师进行确认，各级检查严格执行质量验收规范（GB50303-2002），确保达到预定质量目标。四、施工部署 1、施工准备1）针对工程特点，在开工前对工料机需用量和进场时间有一总...
