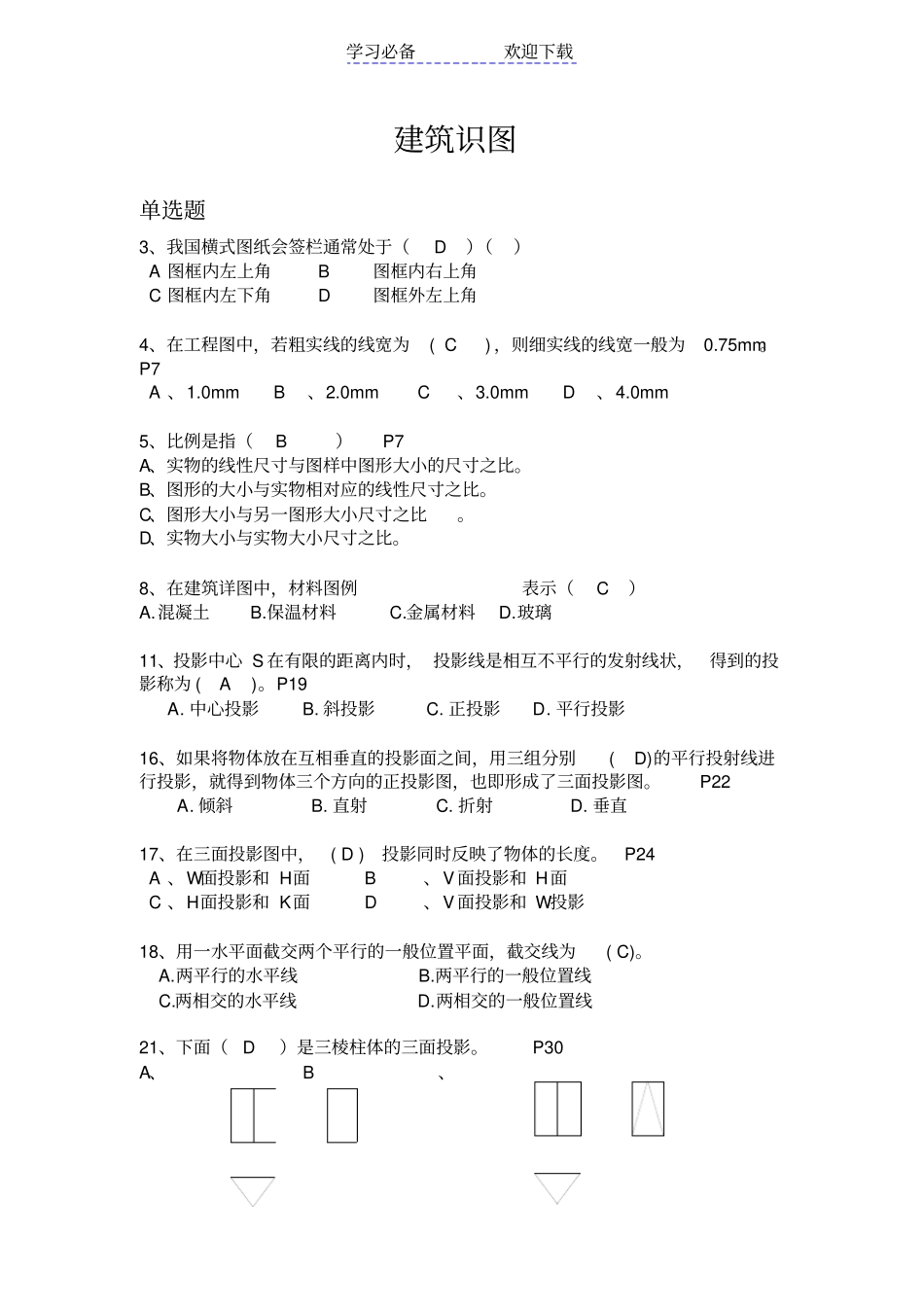

学习必备欢迎下载建筑识图单选题3、我国横式图纸会签栏通常处于（ D ）（）A 图框内左上角 B 图框内右上角C 图框内左下角 D 图框外左上角4、在工程图中，若粗实线的线宽为( C ) ，则细实线的线宽一般为0.75mm。P7 A 、1.0mm B、2.0mm C、3.0mm D、4.0mm 5、比例是指（ B ） P7 A、实物的线性尺寸与图样中图形大小的尺寸之比。B、图形的大小与实物相对应的线性尺寸之比。C、图形大小与另一图形大小尺寸之比。D、实物大小与实物大小尺寸之比。8、在建筑详图中，材料图例表示（C ）A.混凝土B.保温材料C.金属材料D.玻璃11、投影中心 S 在有限的距离内时， 投影线是相互不平行的发射线状，得到的投影称为 ( A)。P19 A. 中心投影B. 斜投影C. 正投影D. 平行投影16、如果将物体放在互相垂直的投影面之间，用三组分别(D)的平行投射线进行投影，就得到物体三个方向的正投影图，也即形成了三面投影图。P22 A. 倾斜B. 直射C. 折射D. 垂直17、在三面投影图中， ( D )投影同时反映了物体的长度。P24 A 、W面投影和 H面 B、V 面投影和 H面 C 、H面投影和 K面 D、V 面投影和 W投影18、用一水平面截交两个平行的一般位置平面，截交线为( C)。A.两平行的水平线B.两平行的一般位置线C.两相交的水平线D.两相交的一般位置线21、下面（ D ）是三棱柱体的三面投影。 P30 A、 B、学习必备欢迎下载C、 D、23、正面斜二测轴测图中，三向变形系数p、q、r 分别为（ D）。P37 A. 1 、1、1 B. 0.5、1、1 C. 1 、0.5 、1 D. 1、1、0.5 25、我国规定，剖面图的剖切符号由剖切位置线及( A)组成。 P40 A. 投影方向线B. 剖视线C. 轮廓线D. 加注线27、在土建图中有剖切位置符号及编号， 其对应图为 ( D ) 。P43 A. 剖面图、向左投影B. 剖面图、向右投影C.断面图、向左投影 D.断面图、向右投影31、建筑模数中的基本模数是指（ C ）。P45 A、3M B、6M C、1M D 、12M 32、扩大模数是基本模数的 ( B)倍数。 P45 A. 奇数B. 整数C. 偶数D. 扩大33、基本模数是模数协调中选用的基本单位，其数值为( B )组成。 P45 A. 300mm B. 100mm C. 200mm D. 50mm 34、横向定位轴线的编号用（ B ）。P52 A、拉丁字母 B、阿拉伯数字 C、分数形式 D、罗马字母多选题42、图表中显示的内容包括（ABCDE ）（/P5）A 工程名称B 图纸比例C 设计单位D 图名E 设计日期43、图纸中...
