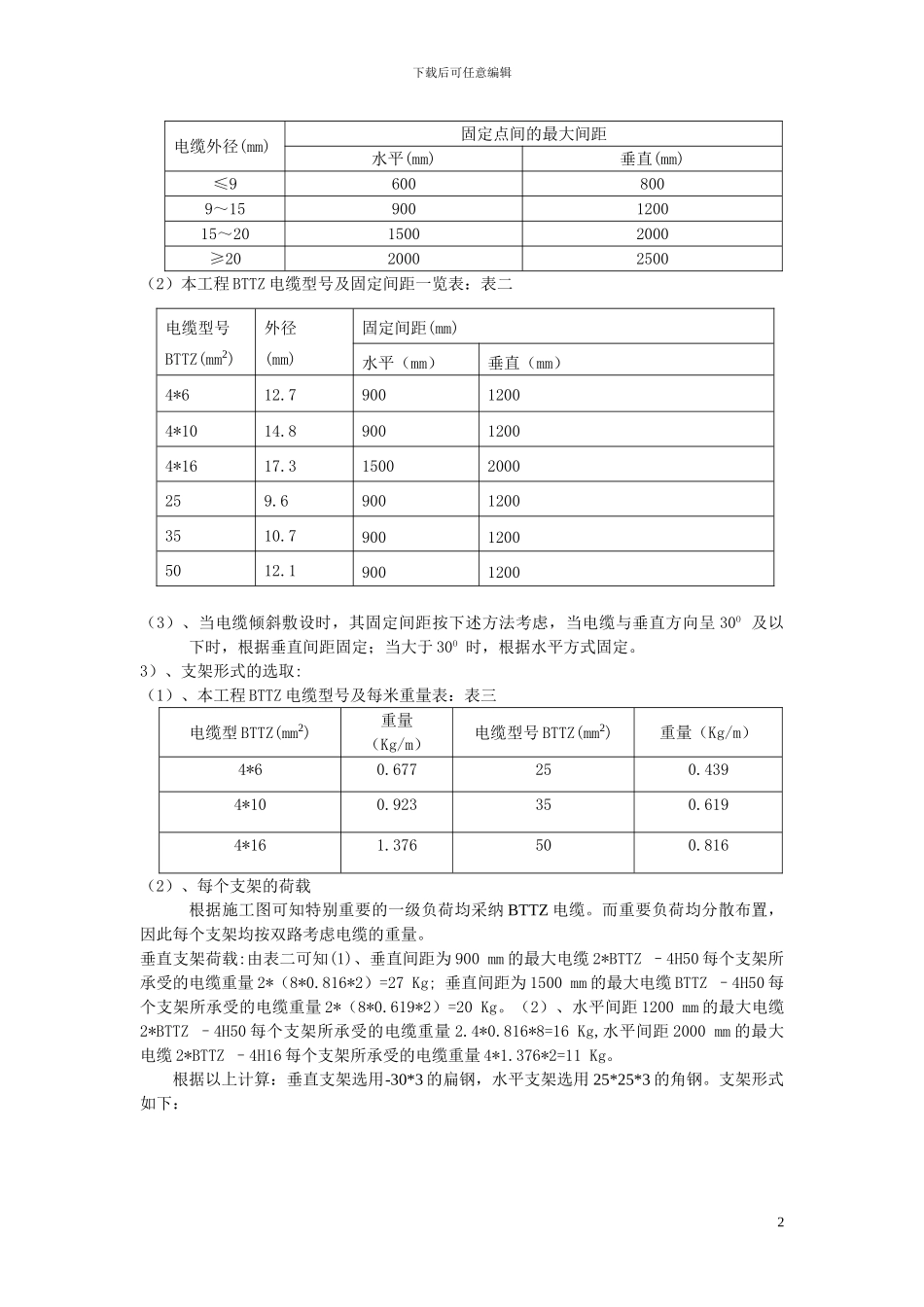

BTTZ电缆的施工技术_第2页
2/10

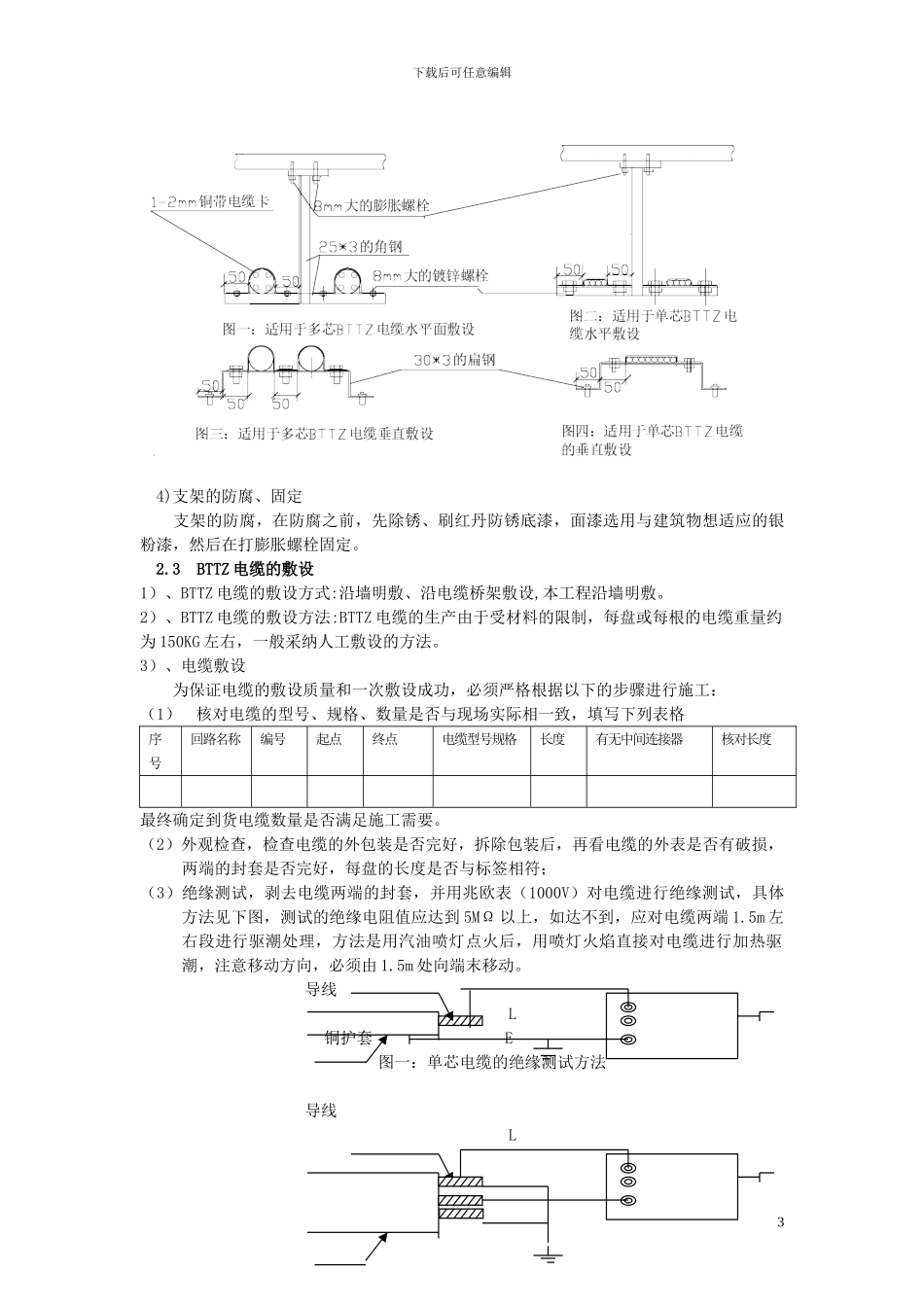

BTTZ电缆的施工技术_第3页
3/10
下载后可任意编辑BTTZ 电缆的施工技术 中建八局安装公司奥体项目部 尚传平[摘要]南京奥体中心主体育场是奥体中心的供电中心,体育场是人流集中区,在体育场中的排烟风机、正压送风风机、消防电梯、应急照明、不间断电源等重要、特别重要的一级负荷均采纳 BTTZ 电缆,本文就 BTTZ 电缆的施工技术作如下阐述。[关键词] BTTZ 电缆 补偿措施 涡流处理 电缆头制作1、工程概况及特点分析奥体中心主体育场建筑面积 13.6 万平方米,拥有一个 10KV 配电中心和四个区间变电所,在主体育场的排烟风机、正压送风风机、消防电梯、应急照明、不间断电源等重要、特别重要的一级负荷均采纳 BTTZ 电缆。因此施工质量的好坏,直接影响到主体育场运行。BTTZ 电缆全称是重型铜芯铜护套矿物绝缘电缆。它将高导电率的铜导体嵌置在内有紧密压实的矿物绝缘材料的无缝铜管中,即构成铜芯铜护套矿物绝缘电缆。具有耐高温、耐腐蚀、不老化、防火、水、防爆、防电磁干扰外径小载流量大、机械强度高、无烟五毒使用寿命长、接地可靠等优点,因此广泛用于用于对安全条件要求较高的重要部门和要害部位。如需确保人身和财产安全的高层建筑、历史性建筑、政府机关、科研机关、地铁、电站等一切重要建筑,也适用于危险、防火、防爆区域,如核试验基地、核电站、石油化工企业等。在这些场所中,矿物绝缘电缆主要用于消防报警系统、应急照明系统、救生报警系统内部通信联络系统、安全控制系统、特别专用系统中的供电、控制、照明等。BTTZ 电缆由于其独特的性能在敷设、安装等方面均不同于其他绝缘电缆,应熟练掌握和了解其技术要领,保证一次安装敷设成功。2、施工工艺流程施工准备 支架制作安装 电缆敷设 电缆头制作安装 回路检验2.1 施工准备 1)、技术准备:(1)熟悉图纸,了解工程中所用电缆的型号、规格、长度及图纸说明和具体的敷设方式及敷设场所情况,回路路径,制作电缆敷设表;电缆敷设表形式如下:序号回路名称编号起点终点电缆型号规格长度有无中间连接器(2)BTTZ 电缆敷设的技术交底、安全技术交底。(3)施工人员应接受一定的技术培训或技术指导,充分了解这类电缆的性能、敷设要求技术标准,特别是其绝缘测试方法和步骤;2)、物资准备电缆敷设用的工具、材料的准备,如电工工具、BTTZ 电缆施工的专用工具、汽油喷灯、兆欧表、电缆头制作安装专用终端头,BTTZ 电缆等;2.2 电缆支架制作安装1)在电缆支架制作安装前应确定每个回路电缆敷设...
