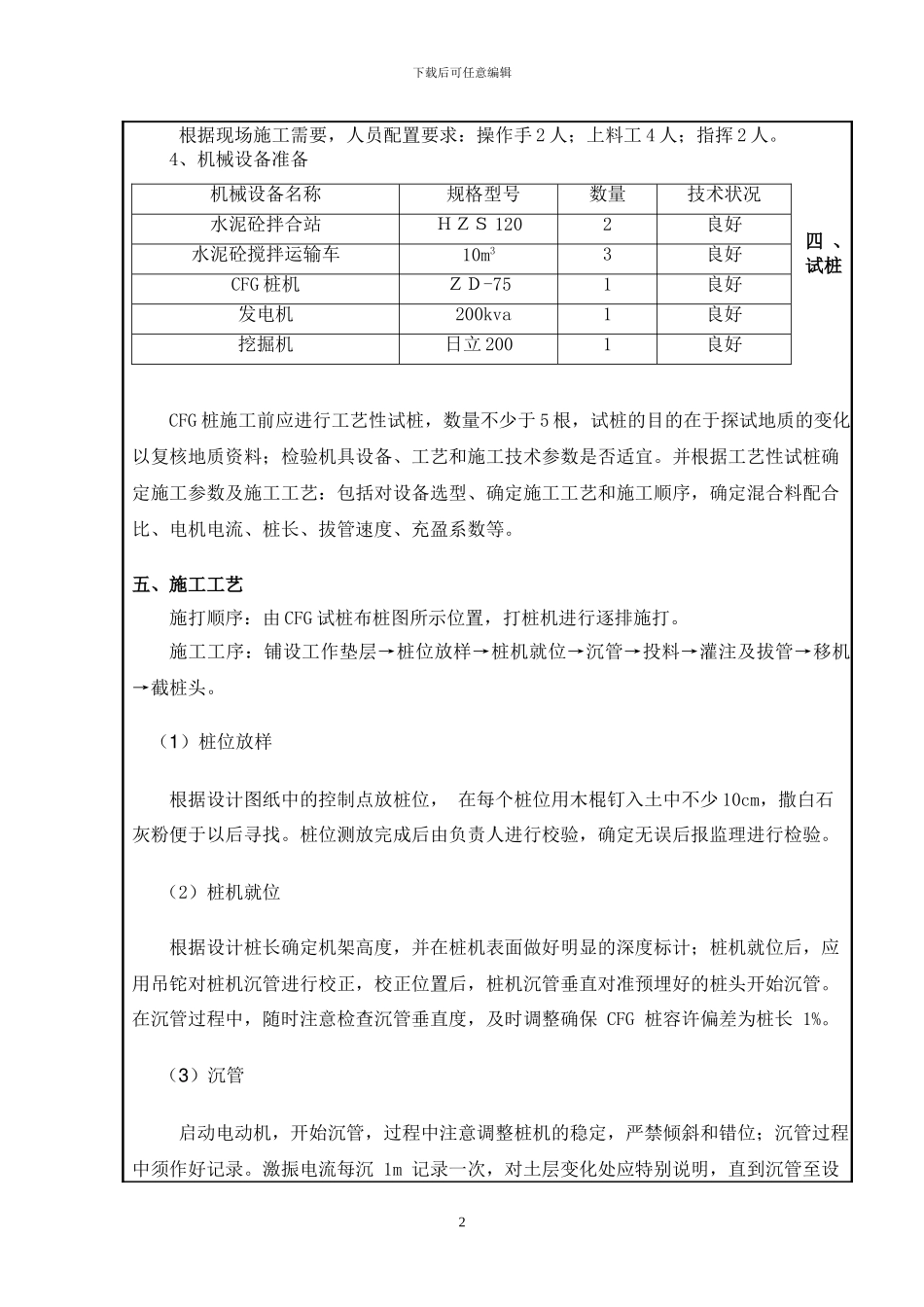

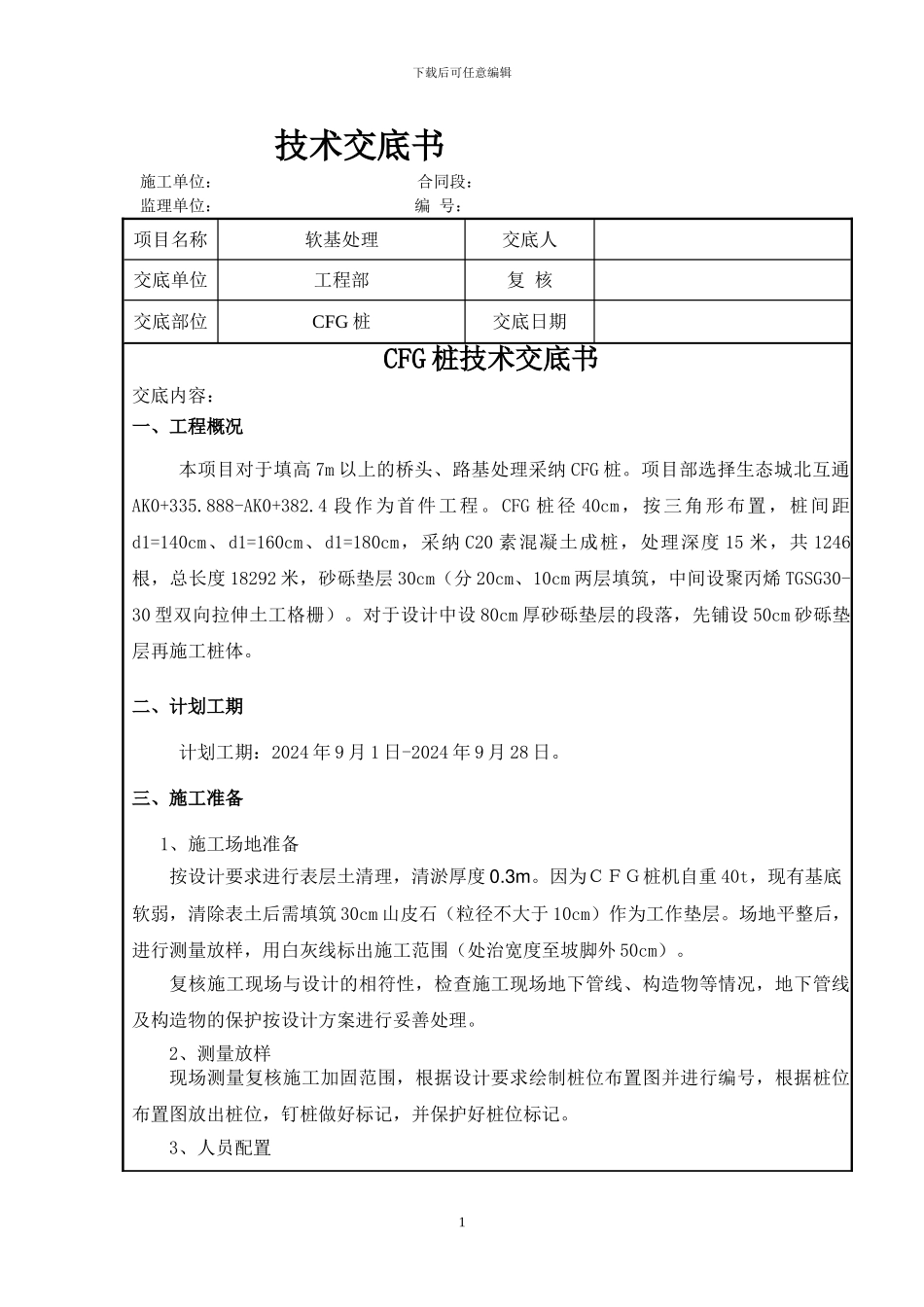

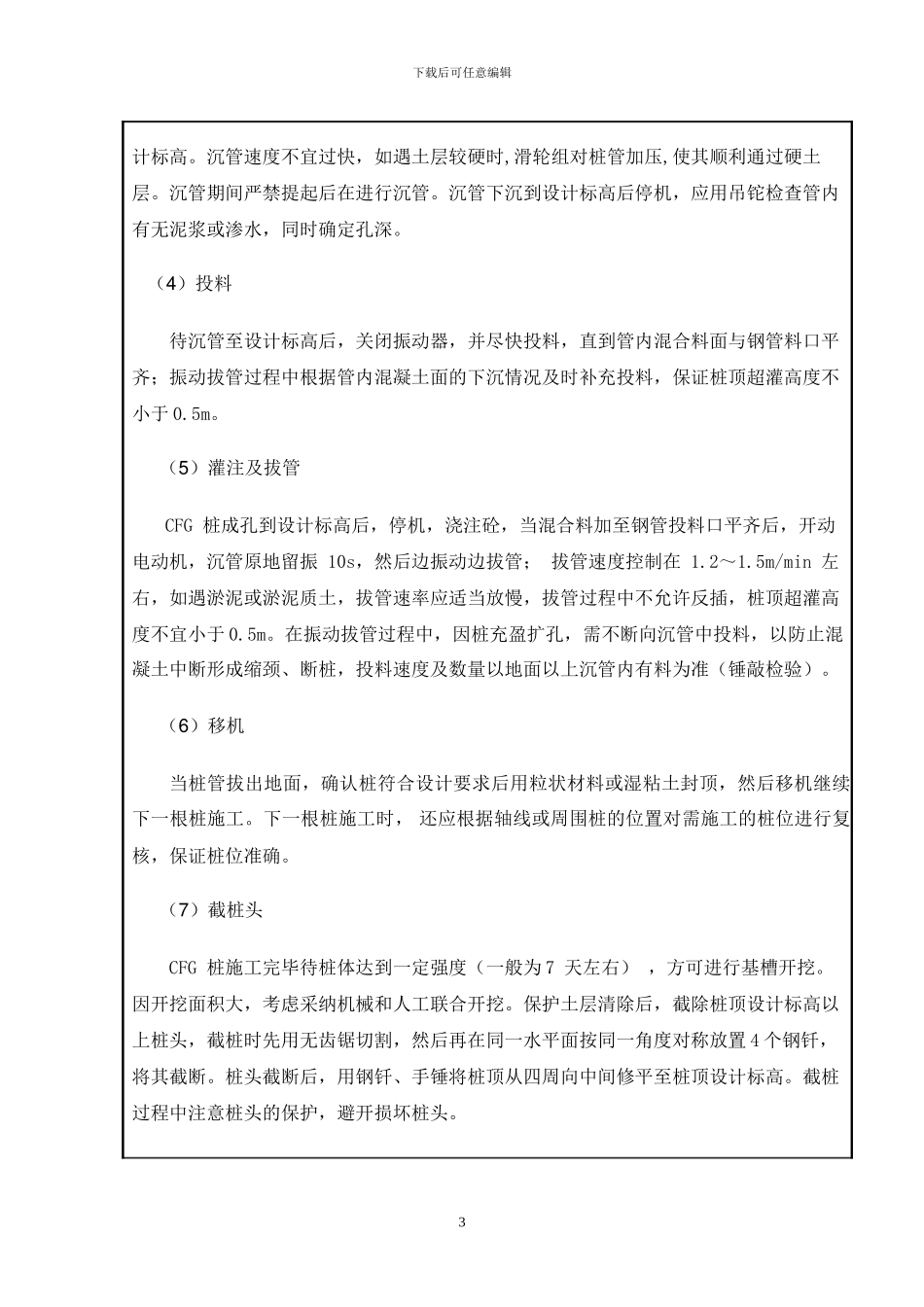

下载后可任意编辑 技术交底书施工单位： 合同段：监理单位： 编 号：项目名称软基处理交底人交底单位工程部复 核交底部位CFG 桩交底日期CFG 桩技术交底书交底内容：一、工程概况本项目对于填高 7m 以上的桥头、路基处理采纳 CFG 桩。项目部选择生态城北互通AK0+335.888-AK0+382.4 段作为首件工程。CFG 桩径 40cm，按三角形布置，桩间距d1=140cm、d1=160cm、d1=180cm，采纳 C20 素混凝土成桩，处理深度 15 米，共 1246根，总长度 18292 米，砂砾垫层 30cm（分 20cm、10cm 两层填筑，中间设聚丙烯 TGSG30-30 型双向拉伸土工格栅）。对于设计中设 80cm 厚砂砾垫层的段落，先铺设 50cm 砂砾垫层再施工桩体。二、计划工期计划工期：2024 年 9 月 1 日-2024 年 9 月 28 日。三、施工准备1、施工场地准备 按设计要求进行表层土清理，清淤厚度 0.3m。因为ＣＦＧ桩机自重 40t，现有基底软弱，清除表土后需填筑 30cm 山皮石（粒径不大于 10cm）作为工作垫层。场地平整后，进行测量放样，用白灰线标出施工范围（处治宽度至坡脚外 50cm）。复核施工现场与设计的相符性，检查施工现场地下管线、构造物等情况，地下管线及构造物的保护按设计方案进行妥善处理。2、测量放样现场测量复核施工加固范围，根据设计要求绘制桩位布置图并进行编号，根据桩位布置图放出桩位，钉桩做好标记，并保护好桩位标记。3、人员配置1下载后可任意编辑根据现场施工需要，人员配置要求：操作手 2 人；上料工 4 人；指挥 2 人。4、机械设备准备四 、试桩CFG 桩施工前应进行工艺性试桩，数量不少于 5 根，试桩的目的在于探试地质的变化以复核地质资料；检验机具设备、工艺和施工技术参数是否适宜。并根据工艺性试桩确定施工参数及施工工艺：包括对设备选型、确定施工工艺和施工顺序，确定混合料配合比、电机电流、桩长、拔管速度、充盈系数等。五、施工工艺施打顺序：由 CFG 试桩布桩图所示位置，打桩机进行逐排施打。施工工序：铺设工作垫层→桩位放样→桩机就位→沉管→投料→灌注及拔管→移机→截桩头。（1）桩位放样 根据设计图纸中的控制点放桩位， 在每个桩位用木棍钉入土中不少 10cm，撒白石灰粉便于以后寻找。桩位测放完成后由负责人进行校验，确定无误后报监理进行检验。 （2）桩机就位 根据设计桩长确定机架高度，并在桩机表面做好明显的深度标计；桩机就位后，应用吊铊对桩机沉管进行校正，校正位置后，桩...
