D10合同段路基挖方施工组织设计010929VIP免费

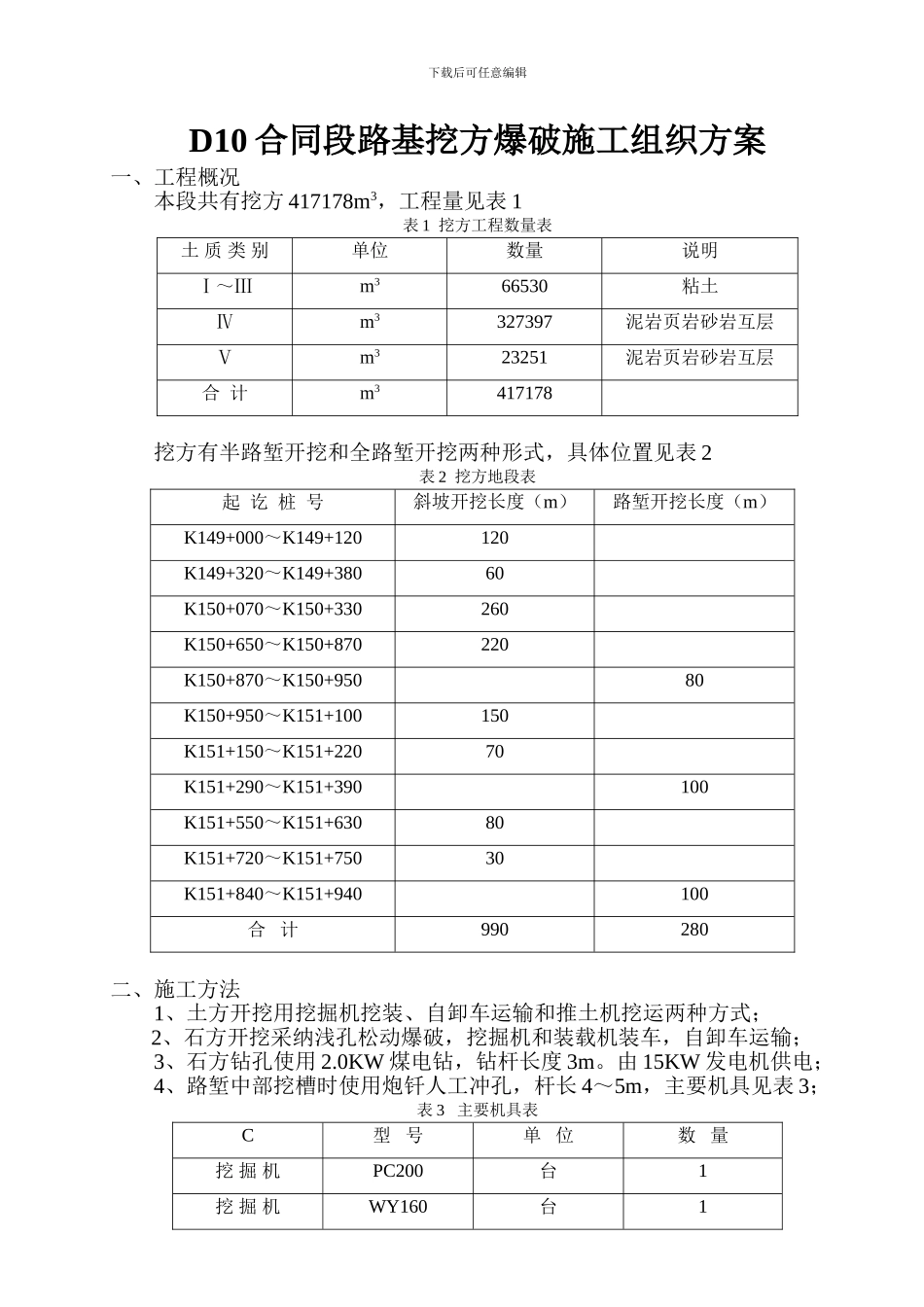

D10合同段路基挖方施工组织设计010929_第1页
1/4
D10合同段路基挖方施工组织设计010929_第2页
2/4
D10合同段路基挖方施工组织设计010929_第3页
3/4
下载后可任意编辑D10 合同段路基挖方爆破施工组织方案一、工程概况本段共有挖方 417178m3,工程量见表 1表 1 挖方工程数量表土 质 类 别单位数量说明Ⅰ~Ⅲm366530粘土Ⅳm3327397泥岩页岩砂岩互层Ⅴm323251泥岩页岩砂岩互层合 计m3417178挖方有半路堑开挖和全路堑开挖两种形式,具体位置见表 2表 2 挖方地段表起 讫 桩 号斜坡开挖长度(m)路堑开挖长度(m)K149+000~K149+120120K149+320~K149+38060K150+070~K150+330260K150+650~K150+870220K150+870~K150+95080K150+950~K151+100150K151+150~K151+22070K151+290~K151+390100K151+550~K151+63080K151+720~K151+75030K151+840~K151+940100合 计990280二、施工方法1、土方开挖用挖掘机挖装、自卸车运输和推土机挖运两种方式;2、石方开挖采纳浅孔松动爆破,挖掘机和装载机装车,自卸车运输;3、石方钻孔使用 2.0KW 煤电钻,钻杆长度 3m。由 15KW 发电机供电;4、路堑中部挖槽时使用炮钎人工冲孔,杆长 4~5m,主要机具见表 3;表 3 主要机具表C型 号单 位数 量挖 掘 机PC200台1挖 掘 机WY160台1下载后可任意编辑装 载 机40B台1装 载 机50F台1推 土 机T220台1推 土 机T200台1自 卸 车5t台20煤 电 钻DZ-2.0-380台8发 电 机15KW台1起 爆 器MFD-100 型台15、爆破使用 2#岩石炸药和电雷管,MFD-100 型起爆器起爆。局部整修使用部分火雷管和导火索。6、开挖步骤:(1)、半路堑开挖: 石方挖方分台阶开挖,台阶高 2.5m,使用煤电钻和 3m 钻杆钻孔,钻孔参数如下:层厚 H=2.5m外排孔边距即抵抗线 W=0.7 H=1.75m孔深 L=0.95 H=2.4m孔径 d=42mm孔距 a=w=1.1W=1.9m排距 b=0.86a=1.6m每孔装药量计算:Q=KW3e=0.53×1.753×0.88=2.4kg爆破材料用量见表 4表 4 爆破材料表 材 料 名 称规 格单 位数 量炸药2 号岩石t140电雷管8 号岩石发70000毫秒雷管非电发7000火雷管发10000导火索m15000(2)、全路堑开挖 全路堑地段先在中部拉槽,使用 5m 长的炮杆冲孔,采纳药壶爆破。孔深 4.5m W=3.0m;每孔装药量 Q=0.26W3=7kg;台阶高约 5m,中部作业面拉通后的施工方法同半路堑;(3)、边坡开挖边坡开挖实行光面爆破方案,台阶爆破时予留 90cm 光爆带,实行二 次 爆 破 。 光 爆 孔 孔 径 d=4.2cm , 孔 距 a=16d=67cm 最 小 抵 抗 线下载后可任意编辑W=21.5d=90cm;每孔装药量 Q=0.6×2.4=0.38kg;(4)...
