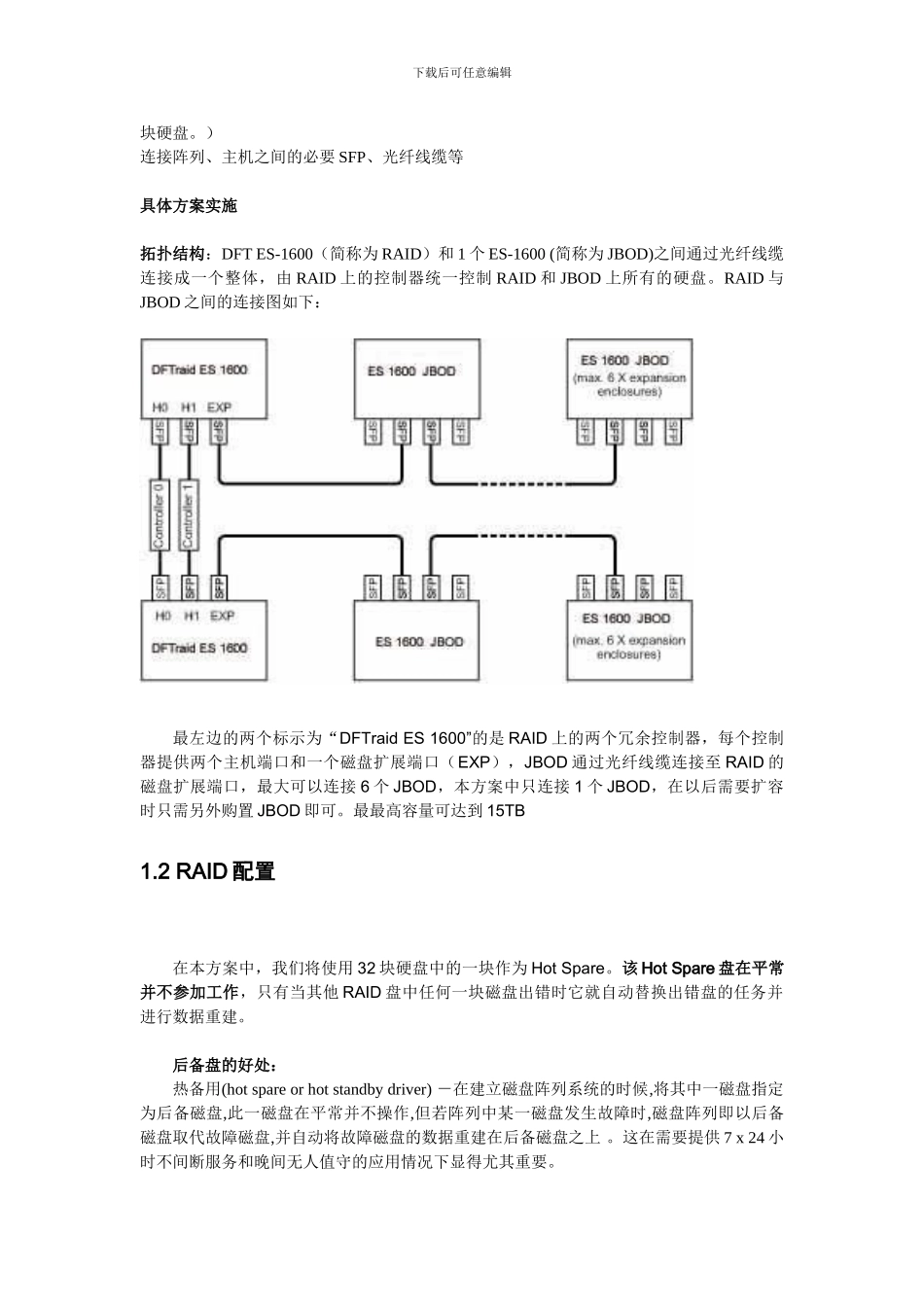

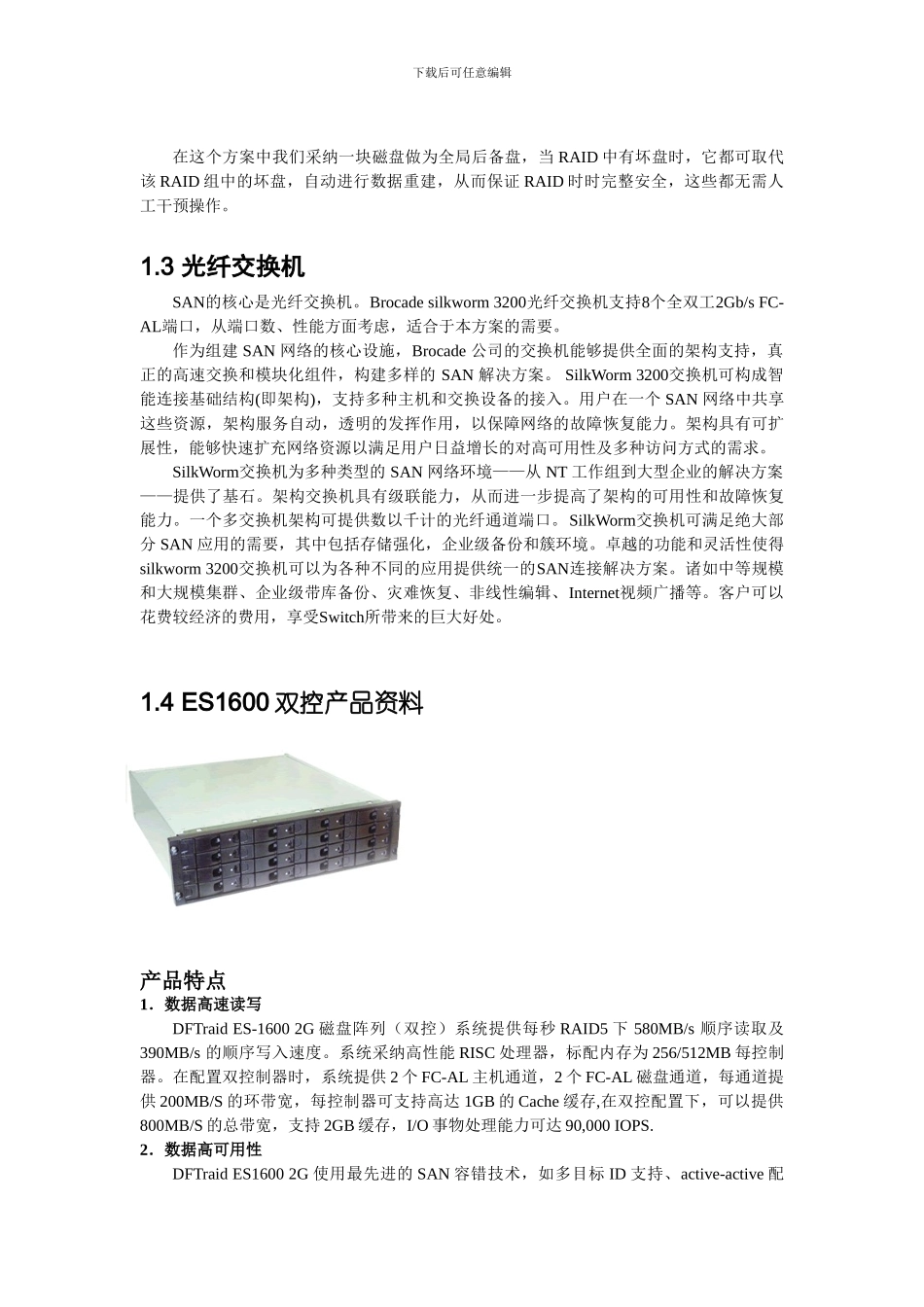

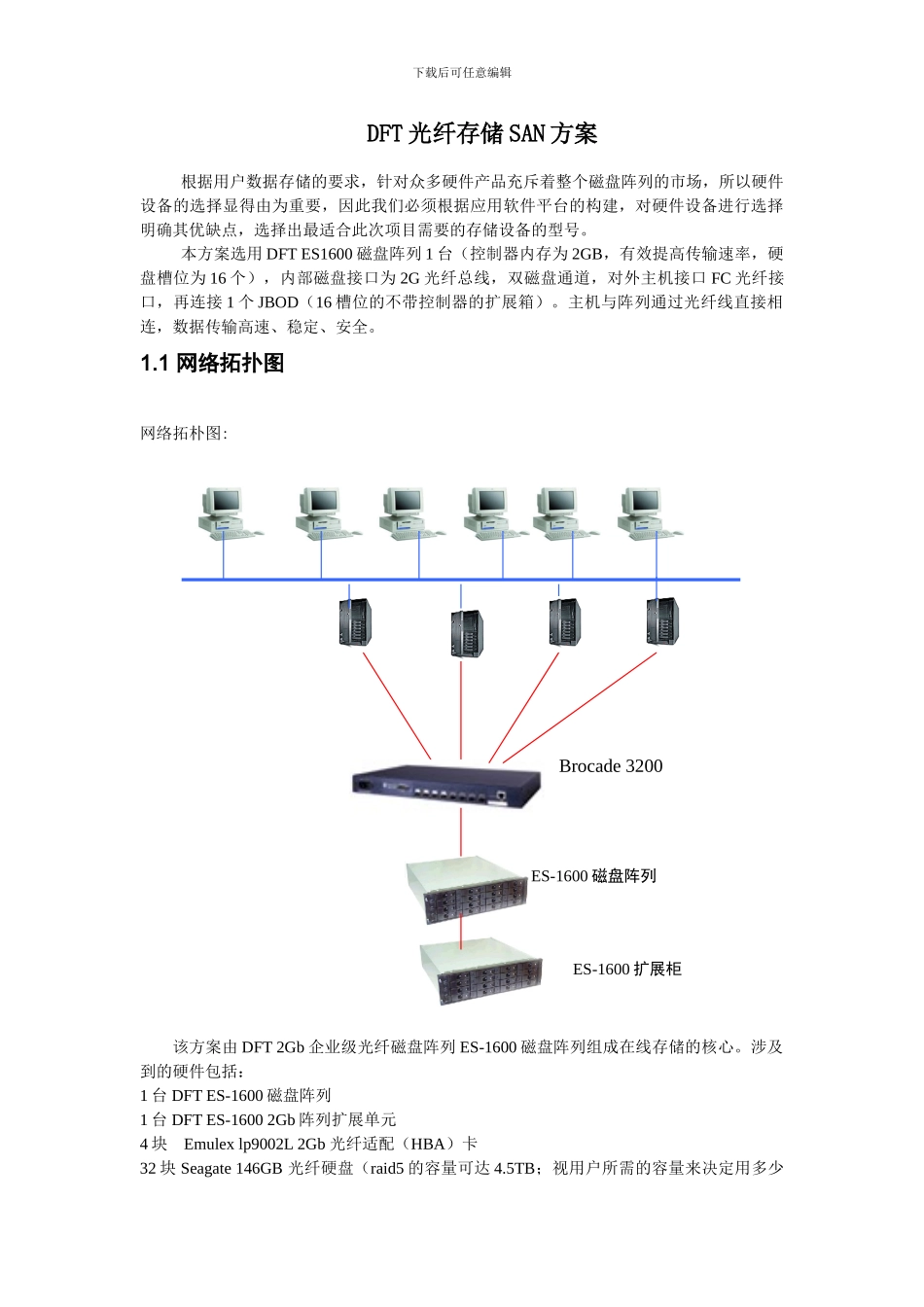

下载后可任意编辑DFT 光纤存储 SAN 方案根据用户数据存储的要求，针对众多硬件产品充斥着整个磁盘阵列的市场，所以硬件设备的选择显得由为重要，因此我们必须根据应用软件平台的构建，对硬件设备进行选择明确其优缺点，选择出最适合此次项目需要的存储设备的型号。本方案选用 DFT ES1600 磁盘阵列 1 台（控制器内存为 2GB，有效提高传输速率，硬盘槽位为 16 个），内部磁盘接口为 2G 光纤总线，双磁盘通道，对外主机接口 FC 光纤接口，再连接 1 个 JBOD（16 槽位的不带控制器的扩展箱）。主机与阵列通过光纤线直接相连，数据传输高速、稳定、安全。1.1 网络拓扑图网络拓朴图: Brocade 3200该方案由 DFT 2Gb 企业级光纤磁盘阵列 ES-1600 磁盘阵列组成在线存储的核心。涉及到的硬件包括：1 台 DFT ES-1600 磁盘阵列1 台 DFT ES-1600 2Gb 阵列扩展单元4 块 Emulex lp9002L 2Gb 光纤适配（HBA）卡32 块 Seagate 146GB 光纤硬盘（raid5 的容量可达 4.5TB；视用户所需的容量来决定用多少ES-1600 磁盘阵列ES-1600 扩展柜下载后可任意编辑块硬盘。）连接阵列、主机之间的必要 SFP、光纤线缆等具体方案实施拓扑结构：DFT ES-1600（简称为 RAID）和 1 个 ES-1600 (简称为 JBOD)之间通过光纤线缆连接成一个整体，由 RAID 上的控制器统一控制 RAID 和 JBOD 上所有的硬盘。RAID 与JBOD 之间的连接图如下：最左边的两个标示为“DFTraid ES 1600”的是 RAID 上的两个冗余控制器，每个控制器提供两个主机端口和一个磁盘扩展端口（EXP），JBOD 通过光纤线缆连接至 RAID 的磁盘扩展端口，最大可以连接 6 个 JBOD，本方案中只连接 1 个 JBOD，在以后需要扩容时只需另外购置 JBOD 即可。最最高容量可达到 15TB1.2 RAID 配置在本方案中，我们将使用 32 块硬盘中的一块作为 Hot Spare。该 Hot Spare 盘在平常并不参加工作，只有当其他 RAID 盘中任何一块磁盘出错时它就自动替换出错盘的任务并进行数据重建。后备盘的好处：热备用(hot spare or hot standby driver) －在建立磁盘阵列系统的时候,将其中一磁盘指定为后备磁盘,此一磁盘在平常并不操作,但若阵列中某一磁盘发生故障时,磁盘阵列即以后备磁盘取代故障磁盘,并自动将故障磁盘的数据重建在后备磁盘之上 。这在需要提供 7 x 24 小时不间断服务和晚间无人值守的应用情况下显得尤其重要。下载后可任意编辑在...
