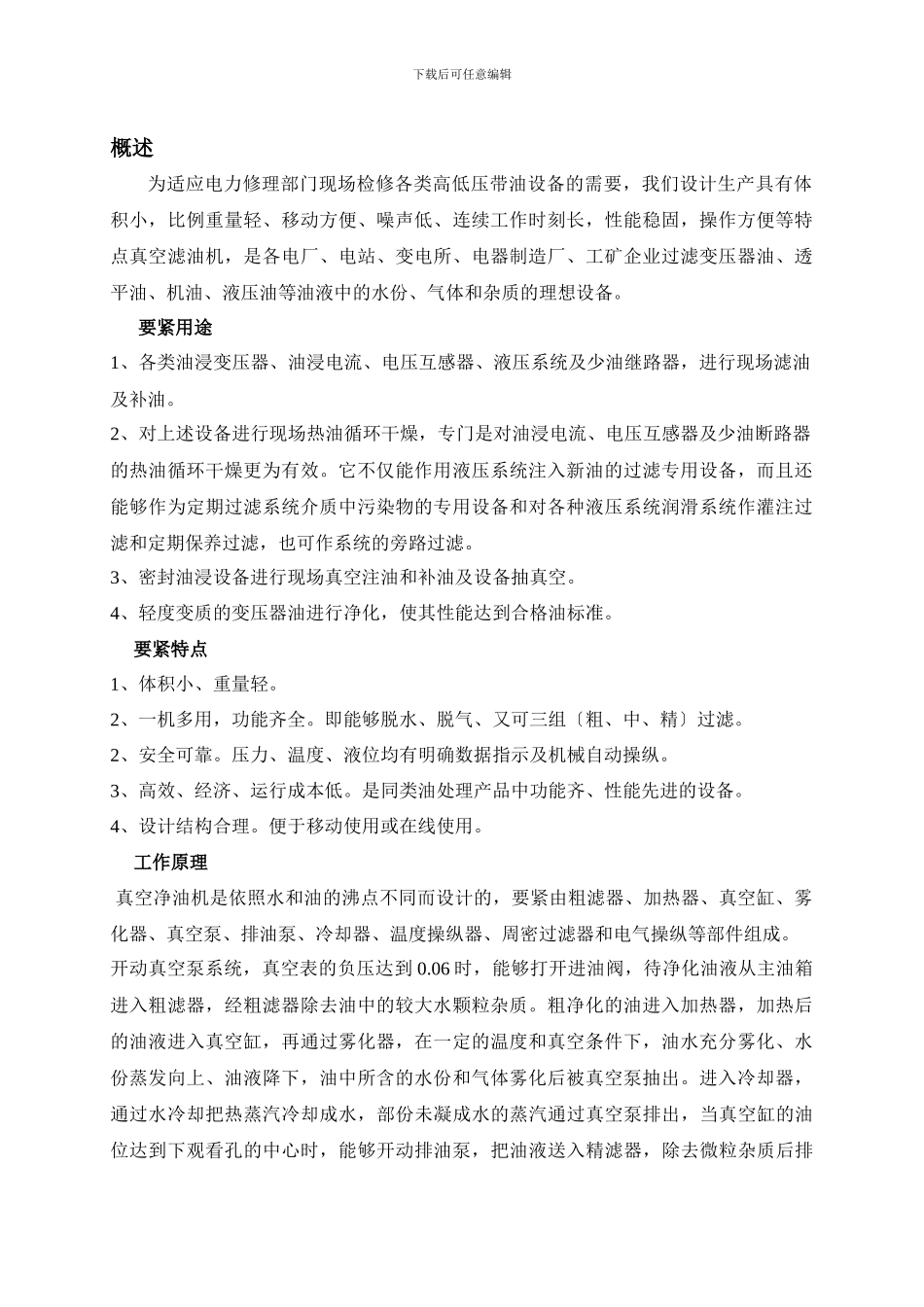

下载后可任意编辑DZJ 系列真空滤油机使用说明扬州市华特电力设备厂概述使用说明 扬州市华特电力设备厂下载后可任意编辑概述为适应电力修理部门现场检修各类高低压带油设备的需要,我们设计生产具有体积小,比例重量轻、移动方便、噪声低、连续工作时刻长,性能稳固,操作方便等特点真空滤油机,是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、机油、液压油等油液中的水份、气体和杂质的理想设备。 要紧用途1、各类油浸变压器、油浸电流、电压互感器、液压系统及少油继路器,进行现场滤油及补油。2、对上述设备进行现场热油循环干燥,专门是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。它不仅能作用液压系统注入新油的过滤专用设备,而且还能够作为定期过滤系统介质中污染物的专用设备和对各种液压系统润滑系统作灌注过滤和定期保养过滤,也可作系统的旁路过滤。3、密封油浸设备进行现场真空注油和补油及设备抽真空。4、轻度变质的变压器油进行净化,使其性能达到合格油标准。 要紧特点1、体积小、重量轻。2、一机多用,功能齐全。即能够脱水、脱气、又可三组〔粗、中、精〕过滤。2、安全可靠。压力、温度、液位均有明确数据指示及机械自动操纵。3、高效、经济、运行成本低。是同类油处理产品中功能齐、性能先进的设备。4、设计结构合理。便于移动使用或在线使用。 工作原理 真空净油机是依照水和油的沸点不同而设计的,要紧由粗滤器、加热器、真空缸、雾化器、真空泵、排油泵、冷却器、温度操纵器、周密过滤器和电气操纵等部件组成。开动真空泵系统,真空表的负压达到 0.06 时,能够打开进油阀,待净化油液从主油箱进入粗滤器,经粗滤器除去油中的较大水颗粒杂质。粗净化的油进入加热器,加热后的油液进入真空缸,再通过雾化器,在一定的温度和真空条件下,油水充分雾化、水份蒸发向上、油液降下,油中所含的水份和气体雾化后被真空泵抽出。进入冷却器,通过水冷却把热蒸汽冷却成水,部份未凝成水的蒸汽通过真空泵排出,当真空缸的油位达到下观看孔的中心时,能够开动排油泵,把油液送入精滤器,除去微粒杂质后排下载后可任意编辑入主油箱。使用说明〔一〕使用前的预备工作1、打开电气箱,检查所有电气元件是否完整,有无松动是否潮湿,清除杂物。2、检查电动机的转动方向是否正确,应符合指示箭头方向。3、检查机器各部螺栓、螺母量是否松动,观看真空泵油窗,真空油是否达到油标线。4、接好总...
