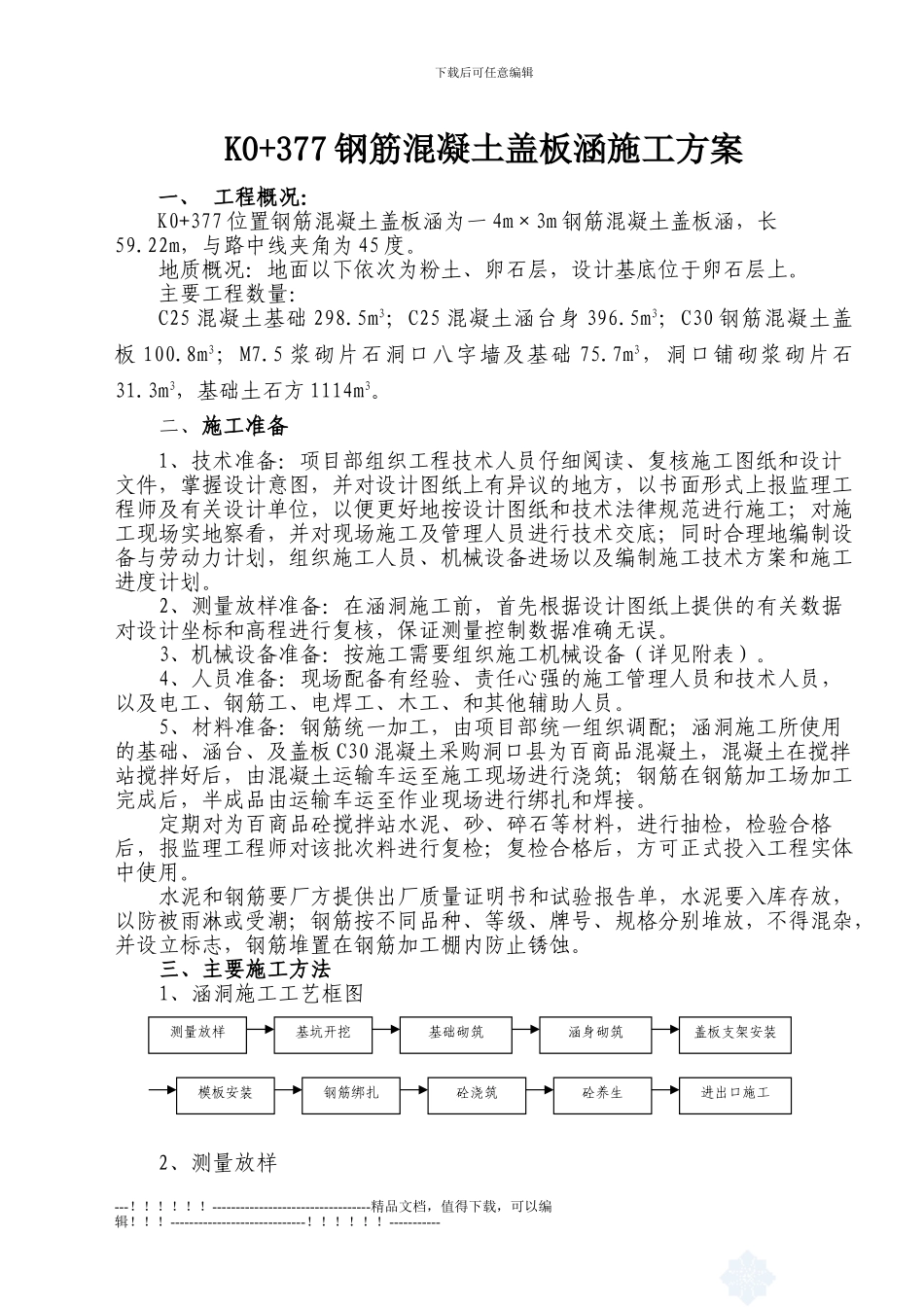

下载后可任意编辑K0+377 钢筋混凝土盖板涵施工方案一、 工程概况:K0+377 位置钢筋混凝土盖板涵为一 4m×3m 钢筋混凝土盖板涵,长59.22m,与路中线夹角为 45 度。地质概况:地面以下依次为粉土、卵石层,设计基底位于卵石层上。主要工程数量:C25 混凝土基础 298.5m3;C25 混凝土涵台身 396.5m3;C30 钢筋混凝土盖板 100.8m3;M7.5 浆砌片石洞口八字墙及基础 75.7m3,洞口铺砌浆砌片石31.3m3,基础土石方 1114m3。二、施工准备1、技术准备:项目部组织工程技术人员仔细阅读、复核施工图纸和设计文件,掌握设计意图,并对设计图纸上有异议的地方,以书面形式上报监理工程师及有关设计单位,以便更好地按设计图纸和技术法律规范进行施工;对施工现场实地察看,并对现场施工及管理人员进行技术交底;同时合理地编制设备与劳动力计划,组织施工人员、机械设备进场以及编制施工技术方案和施工进度计划。2、测量放样准备:在涵洞施工前,首先根据设计图纸上提供的有关数据对设计坐标和高程进行复核,保证测量控制数据准确无误。3、机械设备准备:按施工需要组织施工机械设备(详见附表)。4、人员准备:现场配备有经验、责任心强的施工管理人员和技术人员,以及电工、钢筋工、电焊工、木工、和其他辅助人员。5、材料准备:钢筋统一加工,由项目部统一组织调配;涵洞施工所使用的基础、涵台、及盖板 C30 混凝土采购洞口县为百商品混凝土,混凝土在搅拌站搅拌好后,由混凝土运输车运至施工现场进行浇筑;钢筋在钢筋加工场加工完成后,半成品由运输车运至作业现场进行绑扎和焊接。定期对为百商品砼搅拌站水泥、砂、碎石等材料,进行抽检,检验合格后,报监理工程师对该批次料进行复检;复检合格后,方可正式投入工程实体中使用。水泥和钢筋要厂方提供出厂质量证明书和试验报告单,水泥要入库存放,以防被雨淋或受潮;钢筋按不同品种、等级、牌号、规格分别堆放,不得混杂,并设立标志,钢筋堆置在钢筋加工棚内防止锈蚀。三、主要施工方法1、涵洞施工工艺框图2、测量放样---!!!!!!----------------------------------精品文档,值得下载,可以编辑!!!-----------------------------!!!!!!----------- 测量放样基坑开挖基础砌筑涵身砌筑盖板支架安装模板安装钢筋绑扎砼浇筑砼养生进出口施工下载后可任意编辑a.施工放样用全站仪定出涵洞位置,经监理工程师检查确认后,在四个方向各加设 2 个保护桩,并填写涵洞施工放样记录表...
