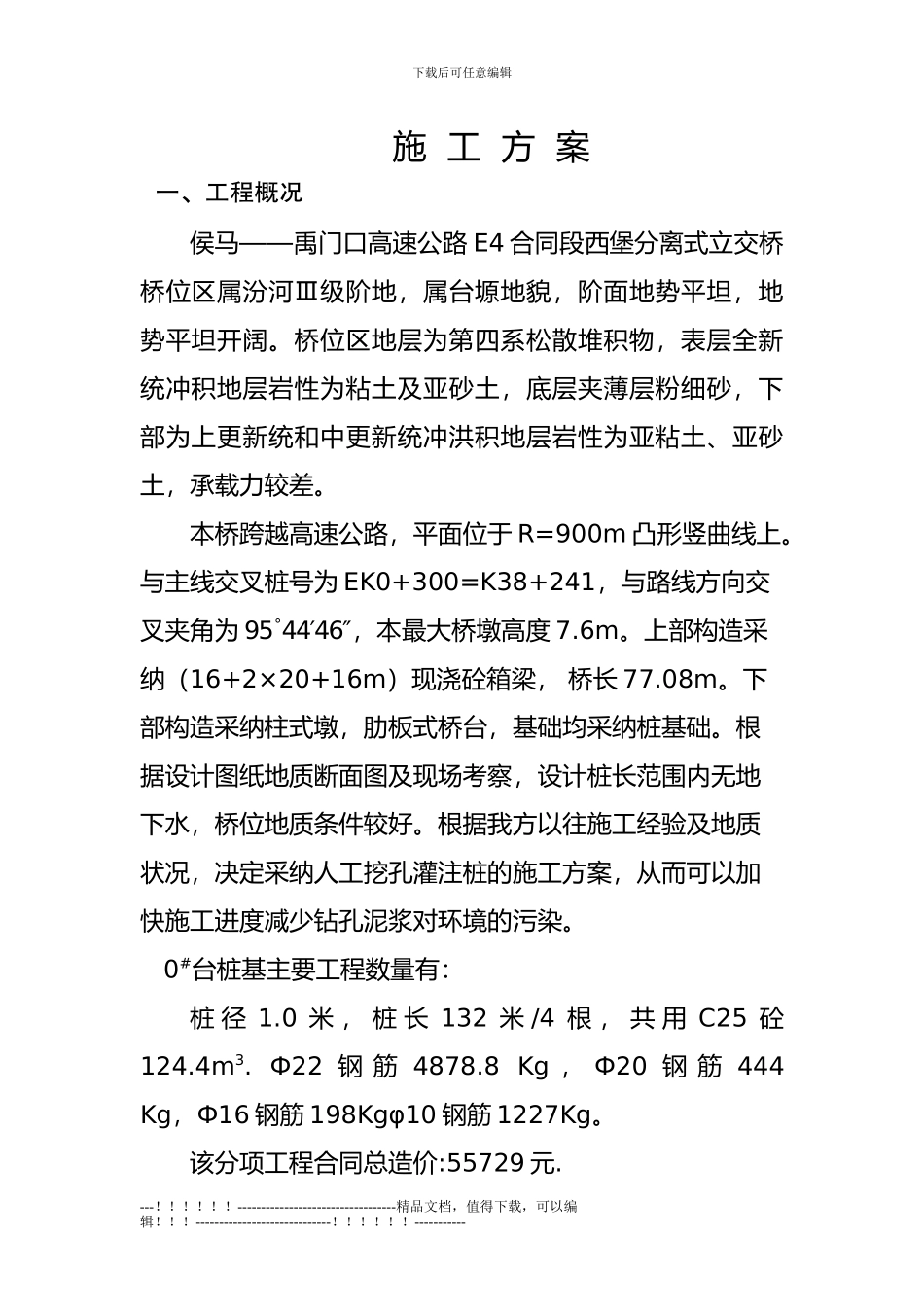

下载后可任意编辑施 工 方 案一、工程概况侯马——禹门口高速公路 E4 合同段西堡分离式立交桥 桥位区属汾河Ⅲ级阶地，属台塬地貌，阶面地势平坦，地势平坦开阔。桥位区地层为第四系松散堆积物，表层全新统冲积地层岩性为粘土及亚砂土，底层夹薄层粉细砂，下部为上更新统和中更新统冲洪积地层岩性为亚粘土、亚砂土，承载力较差。 本桥跨越高速公路，平面位于 R=900m 凸形竖曲线上。与主线交叉桩号为 EK0+300=K38+241，与路线方向交叉夹角为 95°44′46″，本最大桥墩高度 7.6m。上部构造采纳（16+2×20+16m）现浇砼箱梁， 桥长 77.08m。下部构造采纳柱式墩，肋板式桥台，基础均采纳桩基础。根据设计图纸地质断面图及现场考察，设计桩长范围内无地下水，桥位地质条件较好。根据我方以往施工经验及地质状况，决定采纳人工挖孔灌注桩的施工方案，从而可以加快施工进度减少钻孔泥浆对环境的污染。 0#台桩基主要工程数量有：桩 径 1.0 米 ， 桩 长 132 米 /4 根 ， 共 用 C25 砼124.4m3. Ф22 钢 筋 4878.8 Kg ， Ф20 钢 筋 444 Kg，Ф16 钢筋 198Kgφ10 钢筋 1227Kg。该分项工程合同总造价:55729 元.---！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！！----------- 下载后可任意编辑二、施工准备1. 施工便道、水及拌和场地的准备：便道：进场道路通过施工便道进入，施工场地已进行硬化处理及临时排水设施的布置，已能满足机械设备及材料运输要求，所需的水采纳 100m3蓄水池和水车运输以保证用水，满足施工所需。拌和场：占地面积 4500m2，已按业主要求进行硬化处理。设置 750 型拌和机二台。2. 试验准备砼配合比使用中心试验室认可的施工配合比。进场原材料试验已完成，并已报中心试验室审批。（详见试验报验单）。3. 测量准备：全线水准点、导线点复测工作已完毕，复测成果已上报高驻办，并已审批，可以使用。用全站仪精确定出桩位 ，测量结果已经测量监理工程师审批。（详见施工放样报验单）。4．材料进场情况详见（材料进场情况一览表）。5．机械进场情况详见（施工机械进场情况一览表）。6. 人员进场情况详见(施工人员进场情况一览表)。三、施工工期：本桥墩桩基础施工工期安排为：2024 年 6 月 22 日---！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------...
