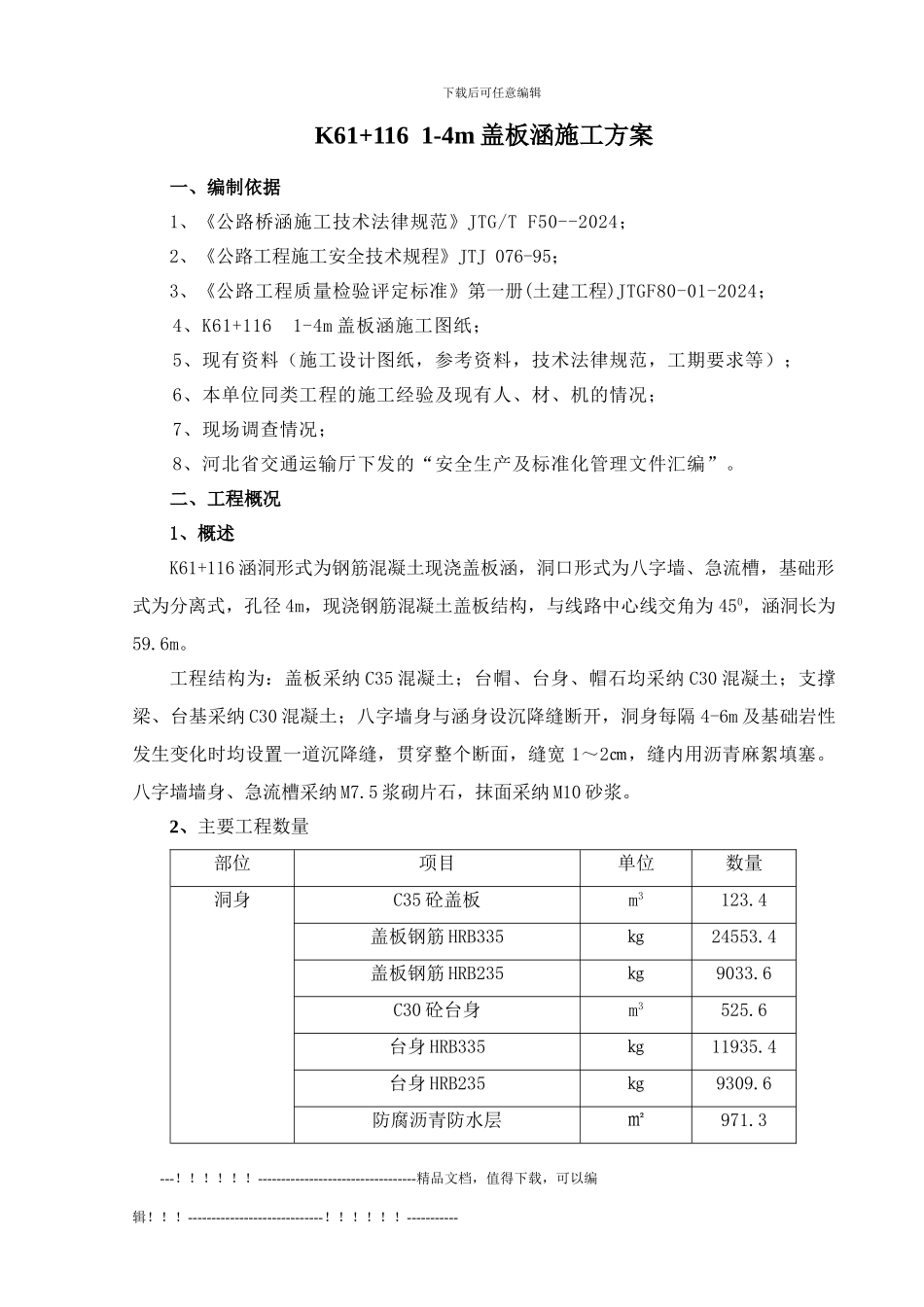

K61-116盖板涵施工方案_第1页
1/10

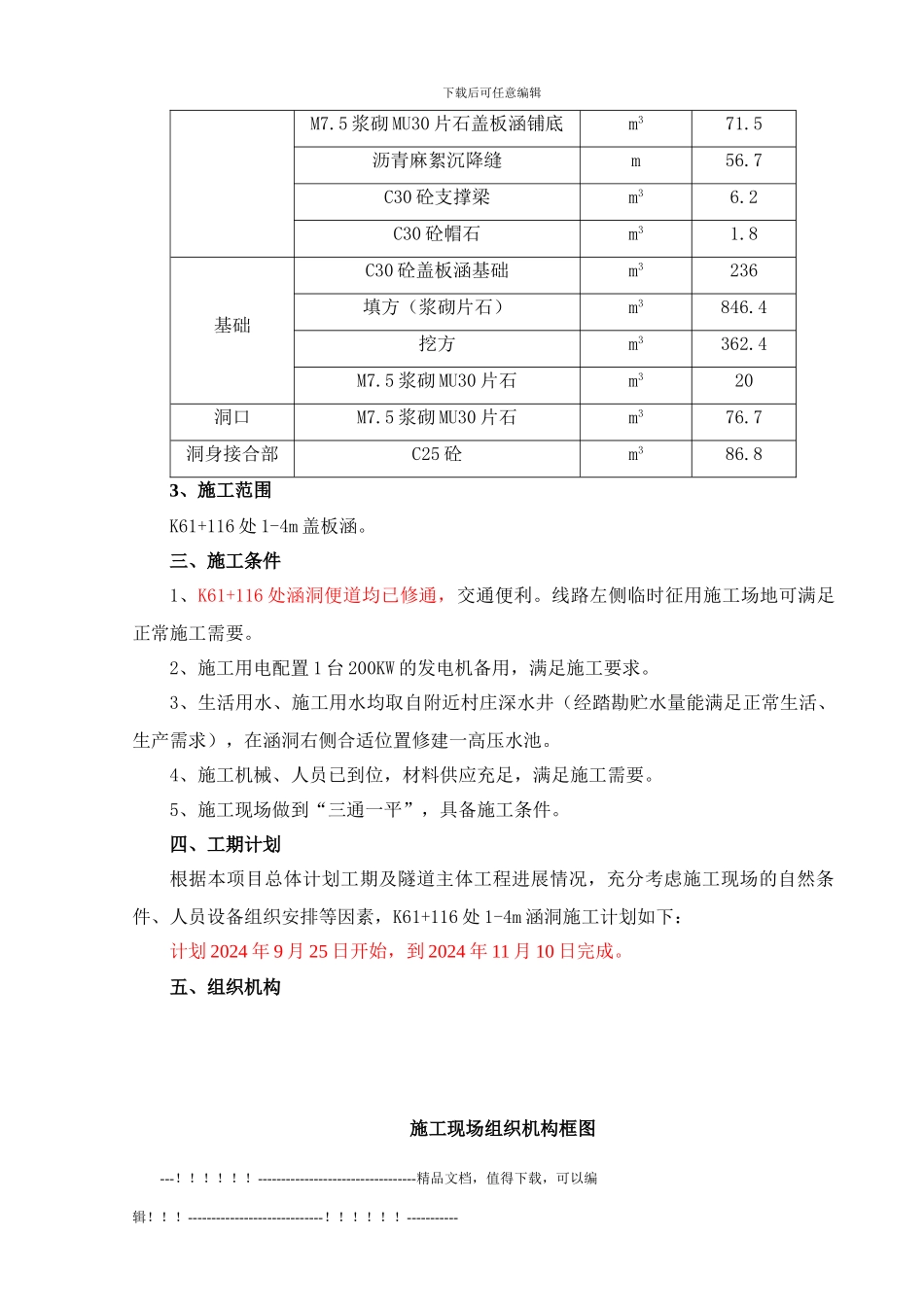

K61-116盖板涵施工方案_第2页
2/10

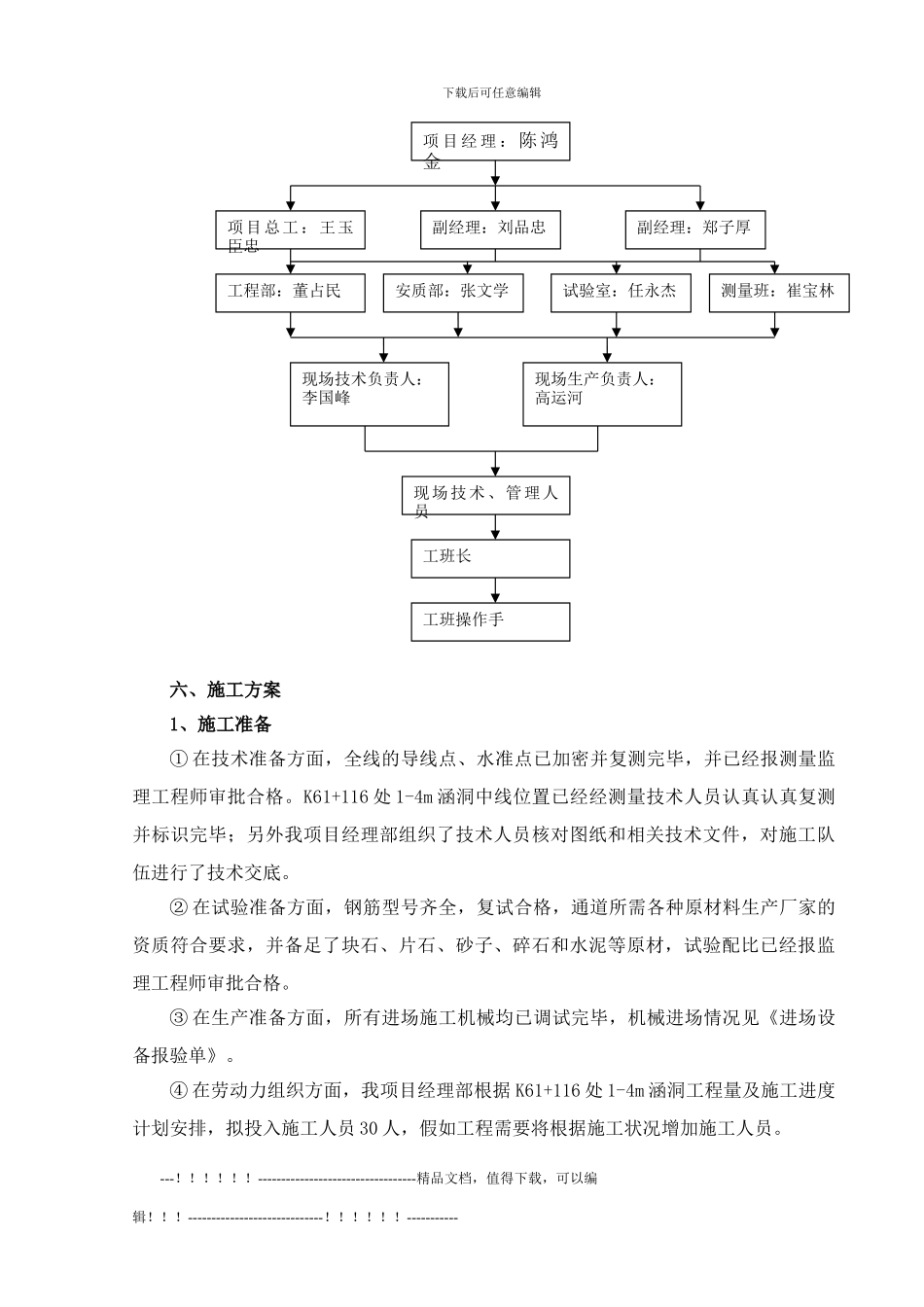

K61-116盖板涵施工方案_第3页
3/10
下载后可任意编辑K61+116 1-4m 盖板涵施工方案一、编制依据1、《公路桥涵施工技术法律规范》JTG/T F50--2024;2、《公路工程施工安全技术规程》JTJ 076-95;3、《公路工程质量检验评定标准》第一册(土建工程)JTGF80-01-2024;4、K61+116 1-4m 盖板涵施工图纸;5、现有资料(施工设计图纸,参考资料,技术法律规范,工期要求等);6、本单位同类工程的施工经验及现有人、材、机的情况;7、现场调查情况;8、河北省交通运输厅下发的“安全生产及标准化管理文件汇编”。二、工程概况1、概述K61+116 涵洞形式为钢筋混凝土现浇盖板涵,洞口形式为八字墙、急流槽,基础形式为分离式,孔径 4m,现浇钢筋混凝土盖板结构,与线路中心线交角为 450,涵洞长为59.6m。工程结构为:盖板采纳 C35 混凝土;台帽、台身、帽石均采纳 C30 混凝土;支撑梁、台基采纳 C30 混凝土;八字墙身与涵身设沉降缝断开,洞身每隔 4-6m 及基础岩性发生变化时均设置一道沉降缝,贯穿整个断面,缝宽 1~2㎝,缝内用沥青麻絮填塞。八字墙墙身、急流槽采纳 M7.5 浆砌片石,抹面采纳 M10 砂浆。2、主要工程数量部位项目单位数量洞身C35 砼盖板m3123.4盖板钢筋 HRB335㎏24553.4盖板钢筋 HRB235㎏9033.6C30 砼台身m3525.6台身 HRB335㎏11935.4台身 HRB235㎏9309.6防腐沥青防水层㎡971.3---!!!!!!----------------------------------精品文档,值得下载,可以编辑!!!-----------------------------!!!!!!----------- 下载后可任意编辑M7.5 浆砌 MU30 片石盖板涵铺底m371.5沥青麻絮沉降缝m56.7C30 砼支撑梁m36.2C30 砼帽石m31.8基础C30 砼盖板涵基础m3236填方(浆砌片石)m3846.4挖方m3362.4M7.5 浆砌 MU30 片石m320洞口M7.5 浆砌 MU30 片石m376.7洞身接合部C25 砼m386.83、施工范围K61+116 处 1-4m 盖板涵。三、施工条件1、K61+116 处涵洞便道均已修通,交通便利。线路左侧临时征用施工场地可满足正常施工需要。2、施工用电配置 1 台 200KW 的发电机备用,满足施工要求。3、生活用水、施工用水均取自附近村庄深水井(经踏勘贮水量能满足正常生活、生产需求),在涵洞右侧合适位置修建一高压水池。4、施工机械、人员已到位,材料供应充足,满足施工需要。5、施工现场做到“三通一平”,具备施工条件。四、工期计划根据本项目总体计划工期及隧道主体工程进展情况,充分考虑施工现场的自然条件、人员设备组织安排等因素,K...
